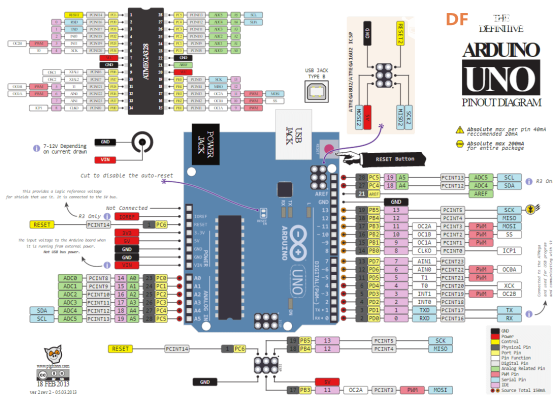

Arduino Uno R3开发板的引脚分配图包含14个数字引脚、6个模拟输入、电源插孔、USB连接和ICSP插头。引脚的复用功能提供了更多的不同选项，例如驱动电机、LED、读取传感器等。下图为Arduino Uno引脚的功能说明图。
电源引脚说明 VIN --- 当外部直流电源接入电源插座时，可以通过VIN向外部供电；也可以通过此引脚向UNO直接供电；VIN有电时将忽略从USB或者其他引脚接入的电源 5V --- 通过稳压器或USB的5V电压，为UNO上的5V芯片供电 3.3V --- 通过稳压器产生的3.3V电压，最大驱动电流50mA GND --- 地脚 IOREF--- I/O参考电压。其他设备可通过该引脚识别开发板I/O参考电压。 输入输出 Arduino Uno有14个数字输入输出引脚，可使用 pinMode()、digitalWrite() 和 digitalRead() 控制。 其中一些带有特殊功能，这些引脚如下： Serial 0（RX）、1（TX），被用于接收和发送串口数据。这两个引脚通过连接到ATmega16u2来与计算机进行串口通信。 外部中断2、3，可以输入外部中断信号。中断有四种触发模式：低电平触发、电平改变触发、上升沿触发、下降沿触发。 PWM输出：3、5、6、9、10、11，可用于输出8-bit PWM波。对应函数 analogWrite() 。 SPI：10（SS）、11（MOSI）、12（MISO）、13（SCK），可用于SPI通信。可以使用官方提供的SPI库操纵。 L-LED：13。13号引脚连接了一个LED，当引脚输出高电平时打开LED，当引脚输出低电平时关闭LED。 TWI：A4（SDA）、A5（SCL）和TWI接口，可用于TWI通信，兼容I2C通信。可以使用官方提供的Wire库操纵。 Arduino Uno 6个模拟输入引脚，可使用analogRead()读取模拟值。每个模拟输入都有10位分辨率（即1024个不同的值）。默认情况下，模拟输入电压范围为0～5V，可使用 AREF引脚和analogReference()函数设置其他参考电压。 相关引脚如下： AREF：模拟输入参考电压输入引脚。 Reset：复位端口。接低电平会使Arduino复位，复位按键按下时，会使该端口接到低电平，从而让Arduino复位。 指示灯（LED) Arduino UNO带有4个LED指示灯，作用分别如下： ON：电源指示灯。当Arduino通电时，ON灯会点亮。 TX：串口发送指示灯。当使用USB连接到计算机且Arduino向计算机传输数据时，TX灯会点亮。 RX：串口接收指示灯。当使用USB连接到计算机且Arduino接收到计算机传来的数据时，RX灯会点亮 L：可编程控制指示灯。该LED通过特殊电路连接到Arduino的13号引脚，当13号引脚为高电平或高阻态时，该LED 会点亮；低电平时，不会点亮。可以通过程序或者外部输入信号，控制该LED亮灭。 通信 Arduino UNO具备多种通信接口，可以和计算机、其他Arduino或者其他控制器通信。 ATmega328 提供了UART TTL (5V)串口通信，其位于0 (RX) 和1 (TX)两个引脚上。Uno上的ATmega16U2会在计算机上模拟出一个USB串口，使得ATmega328 能和计算机通信。Arduino IDE提供了串口监视器，使用它可以收发简单文本数据。Uno上的RX\TX两个LED可以指示当前Uno的通信状态。
SoftwareSerial库可以将Uno的任意数字引脚模拟成串口，从而进行串口通信。
ATmega328也支持I2C (TWI)和SPI通信。Arduino IDE自带的Wire库，可用于驱动I2C总线，自带的SPI库，可用于SPI通信。 了解更多Arduino UNO R3 (意大利原装正版)引脚内容请关注DFRobot创客商城Arduino UNO R3 产品WIKI详细介绍。
|
