内容
1．按要求完成加入噪声的微小信号的测量。输入小信号为直流40mV，噪声为频率为1KHz的三角波。检测结果用数码管显示。
2．完成电路的设计、仿真、安装、调试。
内容和要求
1．使用分压电阻网络产生40mV微弱直流信号。
2．使用555电路产生1KHz方波，并将方波送入积分器产生三角波。
3．使用LM324实现加法电路，将微弱直流信号和作为噪声信号的三角波叠加。
4．使用LM324搭成有源低通滤波器，通带截止频率100Hz，阻带截止频率500Hz，阻带衰减-40dB。
5．使用LM324实现10倍放大器的设计，放大滤波后的微弱信号。
6．使用比较器，D触发器、与非门等电路设计一个2位的并联比较ADC。
7．使用电阻分压网络获得0.5V的基准电压。
8．使用CD4511组成显示电路，显示最终获得的测量电压值。

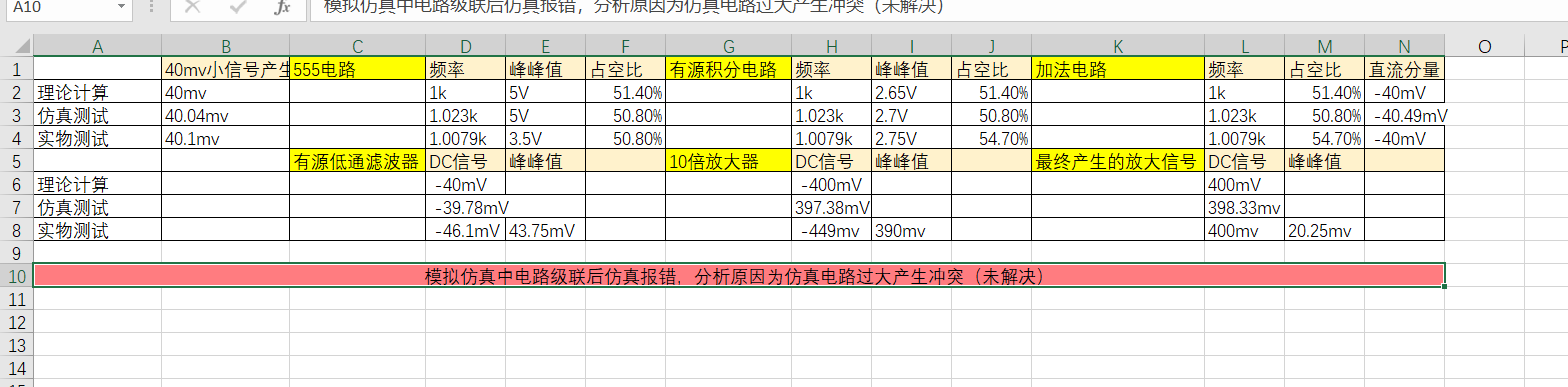

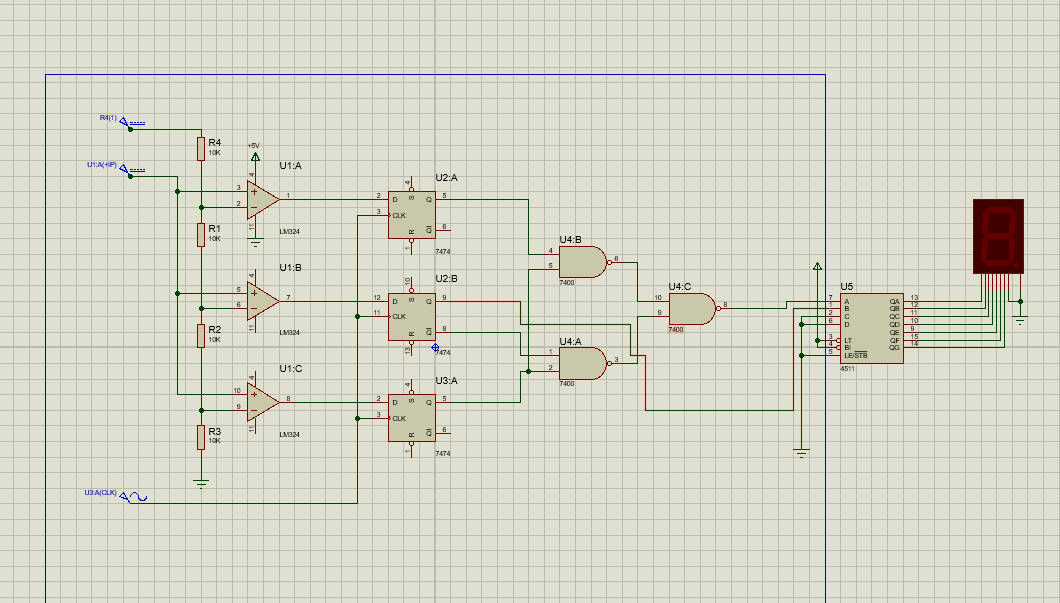

仿真原理图如下（proteus仿真工程文件可到本帖附件中下载）

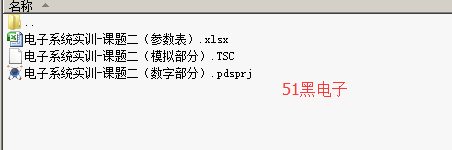

以上资料51hei下载地址：
电子系统实训-课题二.zip
(32.59 KB, 下载次数: 26)
|
