求1W仿流明LED灯珠的PCB封装图

ID:577622 · 发表于 2022-1-24 10:34

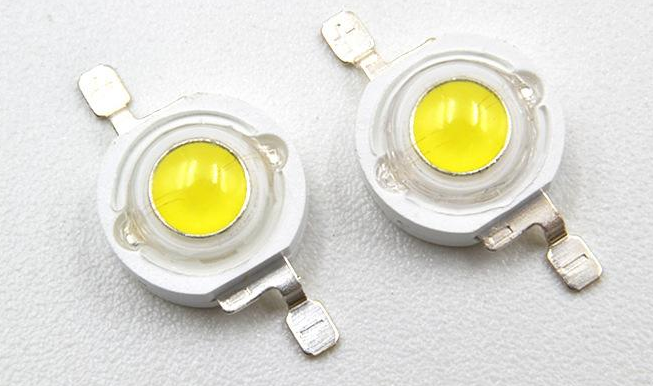

各位大神，本人想做一款这种1W的LED灯珠的铝基板，不知道各位大神手上有没有这种LED灯珠的PCB封装图呢，我查了查这种LED灯珠叫仿流明LED，特在此求一个AD版的PCB封装图，谢谢！

ID:752974 · 发表于 2022-1-24 12:41

这种新器件的封装大都是使用者自己做的，给你一个你能PCB焊的上吗！

ID:213173 · 发表于 2022-1-24 13:03

大多数产品的PDF资料都提供PCB尺寸。

ID:913671 · 发表于 2022-1-24 13:04

这个你得自己去搞到实物然后自己画封装

ID:577622 · 发表于 2022-1-24 13:06

munuc_w 发表于 2022-1-24 12:41
这种新器件的封装大都是使用者自己做的，给你一个你能PCB焊的上吗！

有pcb封装图就可以设计焊盘贴这款LED灯珠啊。

ID:577622 · 发表于 2022-1-24 13:09

wulin 发表于 2022-1-24 13:03
大多数产品的PDF资料都提供PCB尺寸。

某一个宝上买的几个散件哪里给这么专业的PDF资料啊，纯属个人diy想问问坛里的大神们有画过这样的封装图的吗。

ID:624769 · 发表于 2022-1-24 13:16

Martinku 发表于 2022-1-24 13:09
某一个宝上买的几个散件哪里给这么专业的PDF资料啊，纯属个人diy想问问坛里的大神们有画过这样的封装图的 ...

基本都不是完全一样的,
你要自己用游标卡尺测量后,绘制, 不然随便给你一个, 你看着和手上的差不多, 等真做好板子发现尺寸有偏差,不吐血死?

ID:577622 · 发表于 2022-1-24 13:27

本帖最后由 Martinku 于 2022-1-24 13:34 编辑

188610329 发表于 2022-1-24 13:16
基本都不是完全一样的,
你要自己用游标卡尺测量后,绘制, 不然随便给你一个, 你看着和手上的差不多, 等真 ...

他应该是统一的封装形式，仿流明的LED灯珠尺寸应该是一样的，就跟三极管的SOT-23封装一样。卖灯珠的说只要一提仿流明，业内人士都知道，我不是业内人士所以不知道这个封装，再说了我个人不是商业化生产，也不机器贴片，就自己diy手焊，有点小偏差也没问题。

ID:849376 · 发表于 2022-1-24 13:41

PCB封装可以去立创EDA下载，原理图封装自己画一下然后管脚关联一下就行了

ID:466505 · 发表于 2022-1-24 14:16

就算某一个宝买的,也要有型号吧,选型时什么资料都没有,看个外观就选上了???

ID:879348 · 发表于 2022-1-24 14:23

这种灯珠已经落后了，现在流行XPE，XPL，XPG这些封装

ID:8222 · 发表于 2022-1-24 19:53

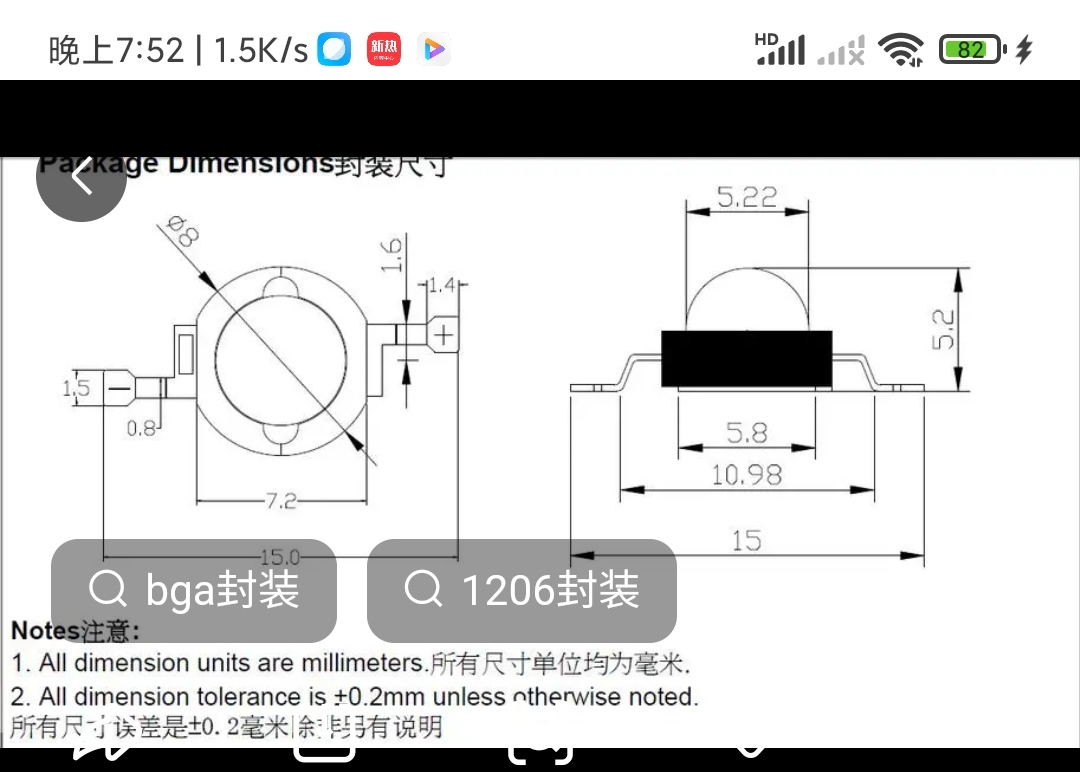

仿流明灯珠。

ID:577622 · 发表于 2022-1-25 08:03

温xyz 发表于 2022-1-24 19:53
仿流明灯珠。

收到，谢谢这位仁兄的封装尺寸图。

ID:577622 · 发表于 2022-1-25 08:03

温xyz 发表于 2022-1-24 19:53
仿流明灯珠。

收到，谢谢这位仁兄的封装尺寸图。

ID:577622 · 发表于 2022-1-25 08:05

Letitia 发表于 2022-1-24 13:41
PCB封装可以去立创EDA下载，原理图封装自己画一下然后管脚关联一下就行了

立创EDA是个网站吗，搜索这个名字就可以进入网站找相关资源吗？

ID:577622 · 发表于 2022-1-25 11:00

Letitia 发表于 2022-1-24 13:41
PCB封装可以去立创EDA下载，原理图封装自己画一下然后管脚关联一下就行了

非常感谢这位大虾的帮助，已经在立创EDA成功的下载了这款LED 的PCB封装，那里确实封装很全。
