数电交通灯Multisim.14仿真

ID:757857 · 发表于 2022-2-9 23:51

作品非全部原创，所有改变仅为印证心中所想。
作品全图：

项目总体功能：
若设一开始有两个交通灯，且开始时分别是【绿灯，红灯】。
从15秒开始依次递减至3秒后，变为【黄灯，红灯】
3秒-0秒，两灯不变
从0秒开始依次递减至15秒后，变为【红灯，绿灯】
再从15秒开始依次递减至3秒后，变为【红灯，黄灯】
3秒-0秒，两灯不变
再从0秒开始依次递减至15秒后，变为【绿灯，红灯】----此时回到最初态
然后循环往复。

根据【数电】知识，上面就是我的【逻辑要求】

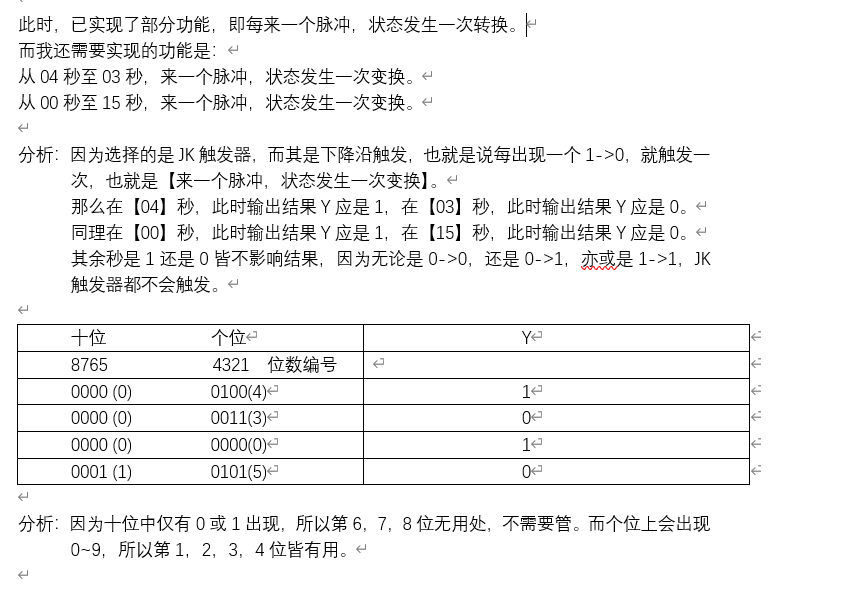

【逻辑要求】à【真值表】


下载附件

1

2022-2-9 23:42 上传

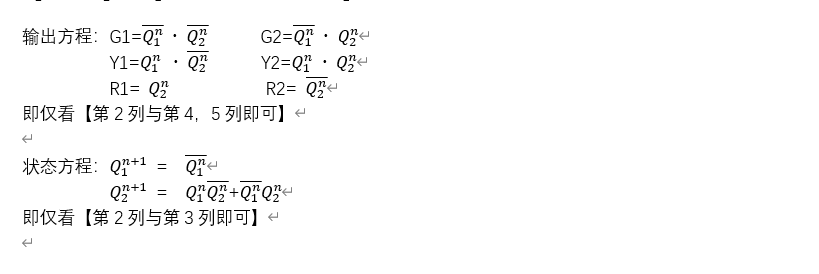

【真值表】à【输出方程，状态方程】


下载附件

2

2022-2-9 23:42 上传

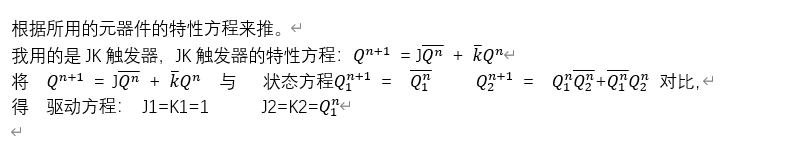

【状态方程】à【驱动方程】


下载附件

3

2022-2-9 23:42 上传

【逻辑表达式】à【逻辑电路图】或者【驱动方程，输出方程】à【逻辑电路图】


下载附件

4

2022-2-9 23:42 上传

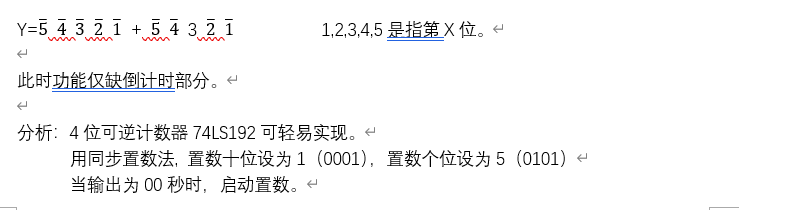

【真值表】à【逻辑表达式】


下载附件

5

2022-2-9 23:42 上传
