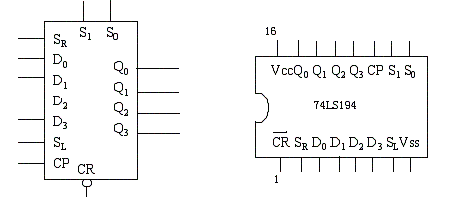

74HC194是一个4位双向移位寄存器，最高时钟脉冲为36MHZ，其逻辑符号及引脚排列如下图所示：

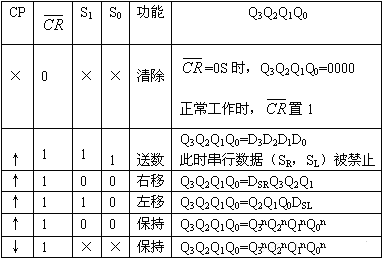

其中：D0～D1为并行输入端；Q0～Q3为并行输出端；SR--右移串引输入端；SL--左移串引输入端；S1、S0-操作模式控制端； -为直接无条件清零端；CP-为时钟脉冲输入端。74LS194模式控制及状态输出如下表所示。
用74 HC194构成8位移位寄存器。电路如下图所示，将芯片（1）的Q3）接至芯片（2）的SR，将芯片（2）的Q4接至芯片（1）的SL，即可构成8位的移位寄存器。
74 LS194构成环形计数器：把移位寄存器的输出反馈到它的串行输入端，就可以进行循环移位，如图3所示。设初态为Q3Q2Q1Q0=1000，则在CP作用下，模式设为右移，输出状态依次为：
上图电路是一个有四个有效状态的计数器，这种类型计数器通常称为环形计数器。同时输出端输出脉冲在时间上有先后顺序，因此也可以作为顺序脉冲发生器。
|
-
74HC194是一个4位双向移位寄存器，最高时钟脉冲为36MHZ，其逻辑符号及引脚排列如下图所示：
-
其中：D0～D1为并行输入端；Q0～Q3为并行输出端；SR--右移串引输入端；SL--左移串引输入端；S1、S0-操作模 ...
-
用74 HC194构成8位移位寄存器。电路如下图所示，将芯片（1）的Q3）接至芯片（2）的SR，将芯片（2）的Q4接至 ...
-
上图电路是一个有四个有效状态的计数器，这种类型计数器通常称为环形计数器。同时输出端输出脉冲在时间上有 ...
-
-
-
