Proteus8.9仿真STM32F103 ADC源程序

[复制链接]
ID:795404 发表于 2022-5-12 15:57 | 显示全部楼层 |阅读模式
使用Proteus8.9仿真STM32F103 ADC的项目文件，大家一起探讨。

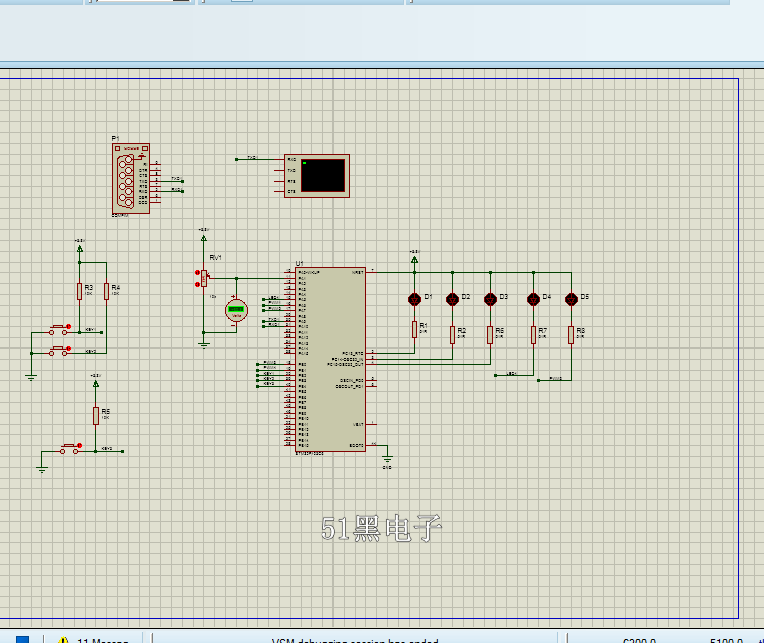

仿真原理图如下（proteus仿真工程文件可到本帖附件中下载）

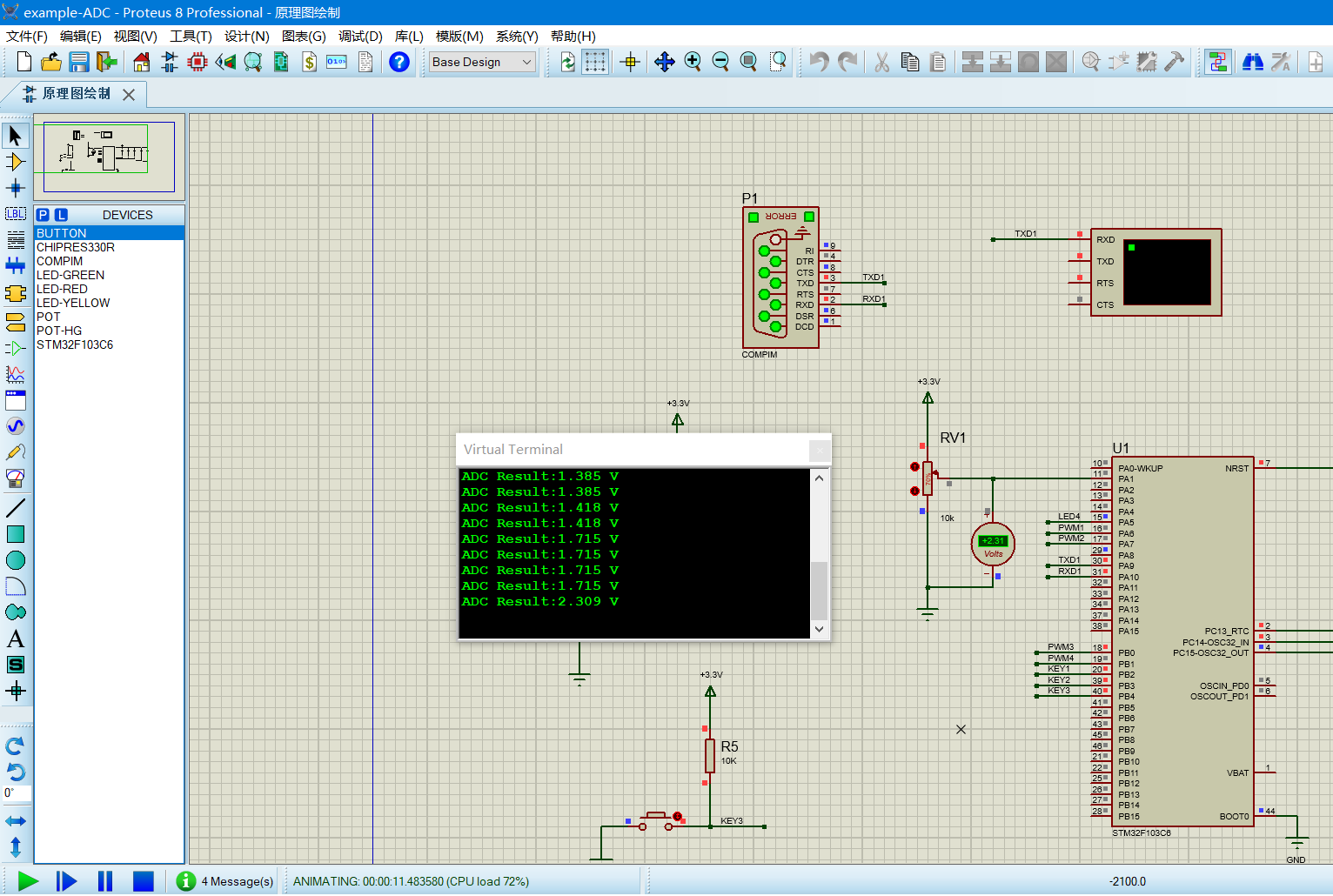

仿真界面

仿真界面
keil项目文件proteus文件

单片机源程序如下:
  1. /*******************************************************************************
  2. *
  3. * 软件功能:         GPIO闪灯实验（软件延时方式）
  4. *
  5. *******************************************************************************/
  6. #include "stm32f10x.h"
  7. #include <stdio.h>
  8. #include <string.h>           // 加入此头文件后,可使用strstr库函数
  9. #include <stdlib.h>
  10. #include <stdint.h>
  11. #include "led.h"
  12. #include "key.h"
  13. #include "usart.h"
  14. #include "timer.h"
  15. #include "adc.h"

  17. u8 adcflag;
  18. void RCC_Configuration(void)
  19. {
  20. //  ErrorStatus HSEStartUpStatus;                    //定义外部高速晶体启动状态枚举变量
  21.   RCC_DeInit();                                    //复位RCC外部设备寄存器到默认值
  22.   //RCC_HSEConfig(RCC_HSE_ON);                       //打开外部高速晶振
  23.   //HSEStartUpStatus = RCC_WaitForHSEStartUp();      //等待外部高速时钟准备好
  24. // if(HSEStartUpStatus == SUCCESS)                  //外部高速时钟已经准别好
  25. // {
  26.     FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable); //开启FLASH预读缓冲功能，加速FLASH的读取。所有程序中必须的用法.位置：RCC初始化子函数里面，时钟起振之后
  27.     FLASH_SetLatency(FLASH_Latency_2);                    //flash操作的延时
  28.
  29.     RCC_HCLKConfig(RCC_SYSCLK_Div1);               //配置AHB(HCLK)时钟等于==SYSCLK
  30.     RCC_PCLK2Config(RCC_HCLK_Div1);                //配置APB2(PCLK2)钟==AHB时钟
  31.     RCC_PCLK1Config(RCC_HCLK_Div2);                //配置APB1(PCLK1)钟==AHB1/2时钟
  32.
  33.     RCC_PLLConfig(RCC_PLLSource_HSI_Div2 , RCC_PLLMul_2);  //配置PLL时钟 == 外部高速晶体时钟 * 9 = 72MHz
  34.     RCC_PLLCmd(ENABLE);                                   //使能PLL时钟
  35.
  36.     while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET)    //等待PLL时钟就绪
  37.     {
  38.     }
  39.     RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);            //配置系统时钟 = PLL时钟
  40.     while(RCC_GetSYSCLKSource() != 0x08)                  //检查PLL时钟是否作为系统时钟
  41.     {
  42.     }
  43. // }
  44.
  45.
  46. }

  48. void NVIC_Configuration(void)
  49. {
  50.     NVIC_InitTypeDef NVIC_InitStructure;
  51.     NVIC_PriorityGroupConfig(NVIC_PriorityGroup_0);
  52.
  53.     NVIC_InitStructure.NVIC_IRQChannel=EXTI4_IRQn;
  54.     NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority= 0;
  55.     NVIC_InitStructure.NVIC_IRQChannelSubPriority= 1;
  56.     NVIC_InitStructure.NVIC_IRQChannelCmd= ENABLE;
  57.     NVIC_Init(&NVIC_InitStructure);
  58.
  59.     NVIC_InitStructure.NVIC_IRQChannel=USART1_IRQn;
  60.     NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority= 0;
  61.     NVIC_InitStructure.NVIC_IRQChannelSubPriority= 1;
  62.     NVIC_InitStructure.NVIC_IRQChannelCmd= ENABLE;
  63.     NVIC_Init(&NVIC_InitStructure);
  64.
  65.     NVIC_InitStructure.NVIC_IRQChannel=TIM2_IRQn;
  66.     NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority= 0;
  67.     NVIC_InitStructure.NVIC_IRQChannelSubPriority= 1;
  68.     NVIC_InitStructure.NVIC_IRQChannelCmd= ENABLE;
  69.     NVIC_Init(&NVIC_InitStructure);
  70. }

  72. void EXTI_Configuration(void)
  73. {
  74.     EXTI_InitTypeDef EXTI_InitStructure;
  75.     RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);
  76.     EXTI_InitStructure.EXTI_Line= EXTI_Line4;
  77.     EXTI_InitStructure.EXTI_LineCmd=ENABLE;
  78.     EXTI_InitStructure.EXTI_Mode= EXTI_Mode_Interrupt;
  79.     EXTI_InitStructure.EXTI_Trigger=EXTI_Trigger_Falling;
  80.
  81.     EXTI_Init(&EXTI_InitStructure);
  82.     EXTI_ClearITPendingBit(EXTI_Line4);
  83.     GPIO_EXTILineConfig(GPIO_PortSourceGPIOB,GPIO_PinSource4);
  84. }

  86. void EXTI4_IRQHandler(void)
  87. {
  88.     if(EXTI_GetFlagStatus(EXTI_Line4)!=RESET)
  89.     {
  90.         if(GPIO_ReadOutputDataBit(GPIOC,GPIO_Pin_15)==0)
  91.         {
  92.             GPIO_SetBits(GPIOC,GPIO_Pin_15);
  93.         }
  94.         else
  95.         {
  96.             GPIO_ResetBits(GPIOC,GPIO_Pin_15);
  97.         }
  98.     }
  99. //   EXTI_ClearFlag(EXTI_Line4);
  100.     EXTI_ClearITPendingBit(EXTI_Line4);
  101. }
  102. /*************************************************
  103. 函数: void GPIO_Configuration(void）
  104. 功能: GPIO配置
  105. 参数: 无
  106. 返回: 无
  107. **************************************************/
  108. void GPIO_Configuration(void)
  109. {
  110.   GPIO_InitTypeDef GPIO_InitStructure;        //定义GPIO初始化结构体
  111.   RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC|RCC_APB2Periph_GPIOA,ENABLE);
  112.   GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13|GPIO_Pin_14|GPIO_Pin_15  ;
  113.   GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz;
  114.   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
  115.   GPIO_Init(GPIOC, &GPIO_InitStructure);
  116.
  117.   GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5  ;
  118.   GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz;
  119.   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
  120.   GPIO_Init(GPIOA, &GPIO_InitStructure);
  121. }


  124. void delay(u32 tim)
  125. {
  126.     for(;tim>0;tim--);
  127. }

  129. void delay_ms(u32 tim)
  130. {
  131.     u16 i;
  132.     for(;tim>0;tim--)
  133.     {
  134.       for(i=2500;i>0;i--);
  135.     }
  136. }
  137. /*************************************************
  138. 函数: int main(void)
  139. 功能: main主函数
  140. 参数: 无
  141. 返回: 无
  142. **************************************************/
  143. int main(void)
  144. {
  145. u16 keytemp;
  146.     char buf[32];
  147.     char readbuf[32];
  148.         uint16_t advalue,temp;
  149.     float voltage;
  150.     //RCC_Configuration();
  151.     RCC_SYSCLKConfig(RCC_SYSCLKSource_HSI);
  152.     GPIO_Configuration();
  153.     NVIC_Configuration();
  154.     EXTI_Configuration();
  155.     USART1_Configuration();
  156.     TIMER2_Configuration();
  157.     ADC_Configuration();
  158.     ledinit();
  159.     keyinit();
  160.     USART_SendData(USART1,'A');
  161.     delay_ms(10);
  162.
  163.   while(1)
  164.   {
  165.       keytemp =keyscan();
  166.       switch(keytemp)
  167.       {
  168.           case 1:
  169.               led(1,ON);
  170.                led(2,OFF);
  171.           break;
  172.           case 2:
  173.               led(2,ON);
  174.                led(1,OFF);
  175.           break;
  176.           case 3:
  177.               led(1,ON);
  178.                led(2,ON);
  179.           break;
  180.           default:
  181.             led1off();
  182.             led2off();
  183.           break;
  184.       }
  185.       if(adcflag)
  186.       {
  187.         adcflag =0;
  188.         memset(buf, 0, 32);
  189.         memset(readbuf, 0, 32);
  190.         ADC_SoftwareStartConvCmd(ADC1, ENABLE);                //软件启动ADC转换
  191.         //while(ADC_GetITStatus(ADC1,ADC_IT_EOC) == RESET);
  192.         delay(100000);
  193.         GPIO_ResetBits(GPIOC,GPIO_Pin_13);
  194.         advalue = ADC_GetConversionValue(ADC1);
  195.         advalue &=0x0FFF;
  196.         GPIO_ResetBits(GPIOC,GPIO_Pin_14);
  197.         voltage =(float)advalue*(5000/4096.0);
  198.         advalue = (uint16_t)voltage;
  199.         temp = advalue/1000;
  200.         printf("ADC Result:%d",temp);
  201.         temp= advalue%1000;
  202.         printf(".%d V\r\n",temp);
  203.       }
  204.         }
  205. }
复制代码

Keil5代码与Proteus8.9仿真下载:
仿真程序.7z (242.31 KB, 下载次数: 185)


评分

参与人数 1黑币 +50 收起 理由
admin + 50 共享资料的黑币奖励！

查看全部评分

回复

使用道具 举报

ID:137736 发表于 2022-9-1 19:40 | 显示全部楼层
很好，终于找到了，谢谢分享。
回复

使用道具 举报

ID:123925 发表于 2022-9-6 23:17 | 显示全部楼层
哪个版本运行
回复

使用道具 举报

ID:262 发表于 2022-9-7 01:44 | 显示全部楼层
cq_guohu 发表于 2022-9-6 23:17
哪个版本运行

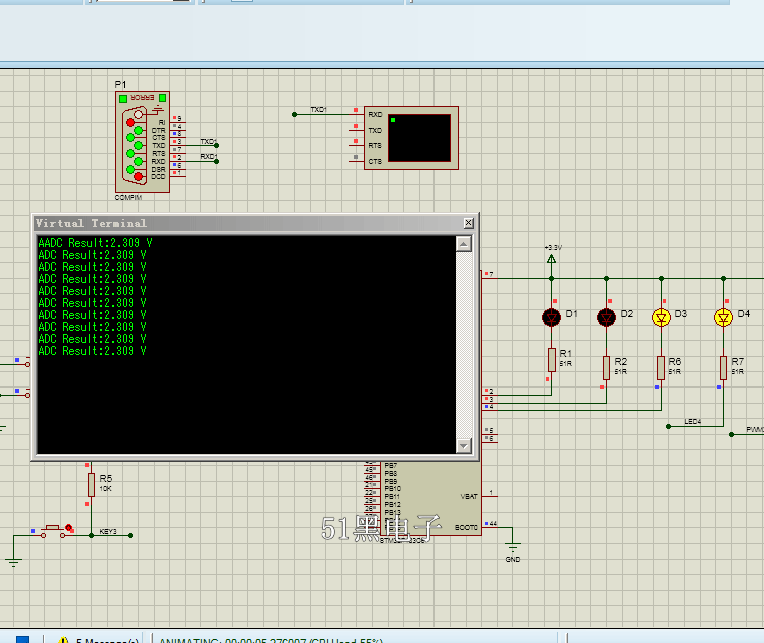

我没有作者说的8.9版本 用8.8的效果如下
回复

使用道具 举报
