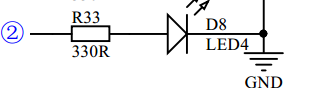

一、实验目的： 1、认识函数，学习函数调用 2、了解控件属性 3、点亮LED灯并实现多种控制模式 二、实验内容： 1、通过PN节知识知道，LED通过5-20mA电流它就可以被点亮。我们让采集板OUT口连接到②端（LED正极），负极接地③端，就可以点亮一盏LED。

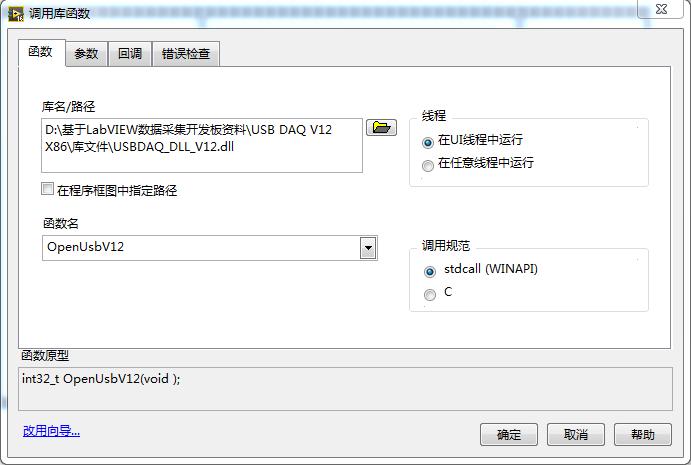

2、板卡连接电脑后，在Labview中正确搭建板卡函数，运用结构、数值编程控制一盏LED灯。 3、在熟悉我们的板卡编程思路后，拔高编程水平，实现LED跑马灯效果。 三、实验步骤：1、采集板上OUT1连接功能板LED区任一②端；GND连接③端，板卡上电。 2、打开Labview，文件-新建vi，调用提供的接口函数。点击‘窗口’-‘显示程序框图’，在程序框图面板右键，‘互联接口’-‘库与可执行程序’-‘调用库函数节点’，双击库函数节点，填写USBDAQ_DLL_V12.DLL文件路径，调用函数名，如图，

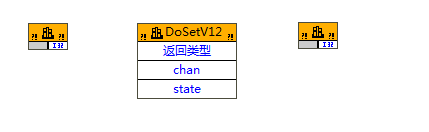

我们依次调用‘OpenUsbV12’、‘DoSetV12’、‘CloseUsbV12’这三个函数，然后在它的‘参数’一栏，按照使用手册对这个参数的数据类型进行设置，确认。这时，在程序面板上就出现了需要的三个函数(为了看清函数名，可右击函数-‘名称格式’-‘名称’选项)，如图，

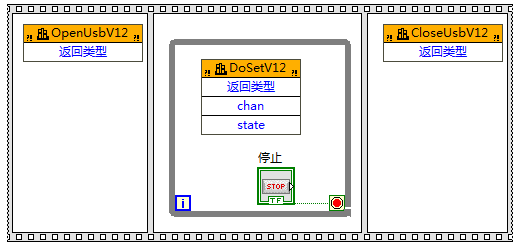

3、板卡在Labview中使用的顺序是：打开设备-运行设备-退出关闭设备。如图，加入顺序结构(右键-编程-结构-平铺式顺序结构)、while循环，在while里给它一个退出条件（右键while循环条件-创建输入控件），拖动鼠标连线。DoSetV12一直运行在while循环里，在前面板按下‘停止’，退出循环，顺序执行关闭设备
通过数据手册得知，DoSetV12的第一个参数chan选择的是通道，第二个state是输出高低电平的状态，我们给它们分别赋值0、1(右键-数值-数值常量)，即OUT1输出高电平，运行vi，可以看到开发板点亮一盏LED。

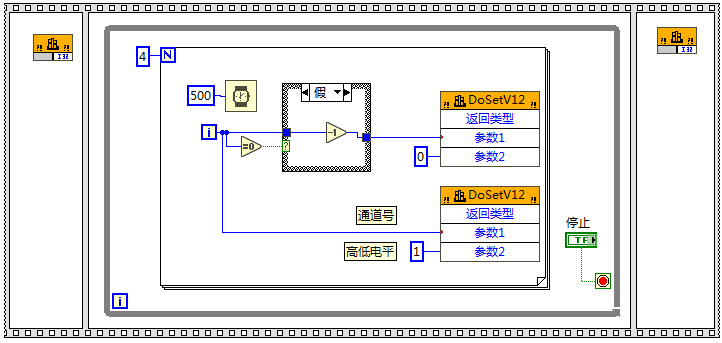

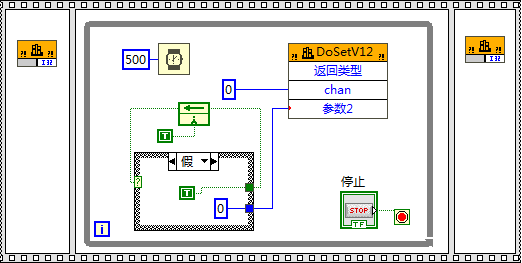

4、这盏LED闪烁亮灭的效果就是让它不停的隔一段时间切换一次输出状态，我们调用条件结构，赋值0和1，通过反馈节点赋值(右键-布尔-真假常量)每隔500ms定时，判断一次输出状态，如图 5、采集板上OUT1-4连接功能板LED区②端；GND连接③端。让一盏灯循环亮起，其它灯熄灭，就像一盏灯在跑动。在while循环运行里，加for循环，赋循环次数4，计数端赋值给DoSetV12通道号，用两个DoSetV12函数实现亮上一盏，灭下一盏，然后处理判断首尾，就完成了跑马灯效果，如图 实验结果及思考：1、通过Labview编程让开发板上一LED的亮灭 2、通过Labivew编程实现开发板上LED跑马灯效果 思考：怎么通过上位机编程，实现每个开关控制每盏LED灯?
|
