T12焊台616电路原理图PCB文件 V6.0

ID:941191 发表于 2022-10-14 00:43 | 显示全部楼层 |阅读模式

最简单的T12
说明，先画出来图，元件回头测下
主要组成场管TPC8103 5.5A TPC8109 11A 8107 9A
TP1562A 仪表运放，和358引脚相同
外接LED灯，双色共阴，一个是电源，一个是加热
8A719 应该是7805 SOT89-3
另一只8050 SOT-23
10.5*12.5MM 大小
12.5*15
8*6

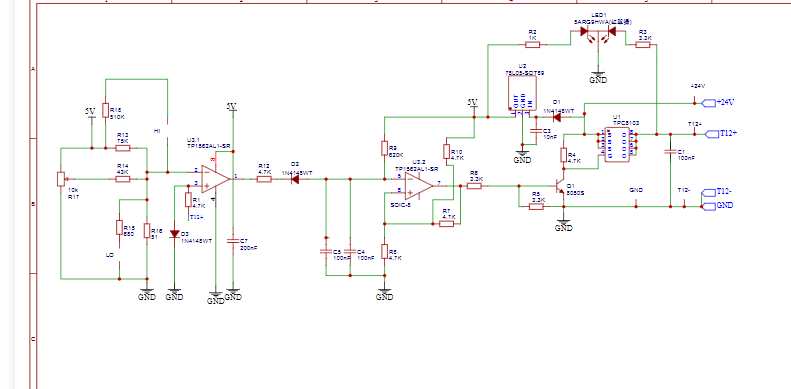

电路原理图如下：

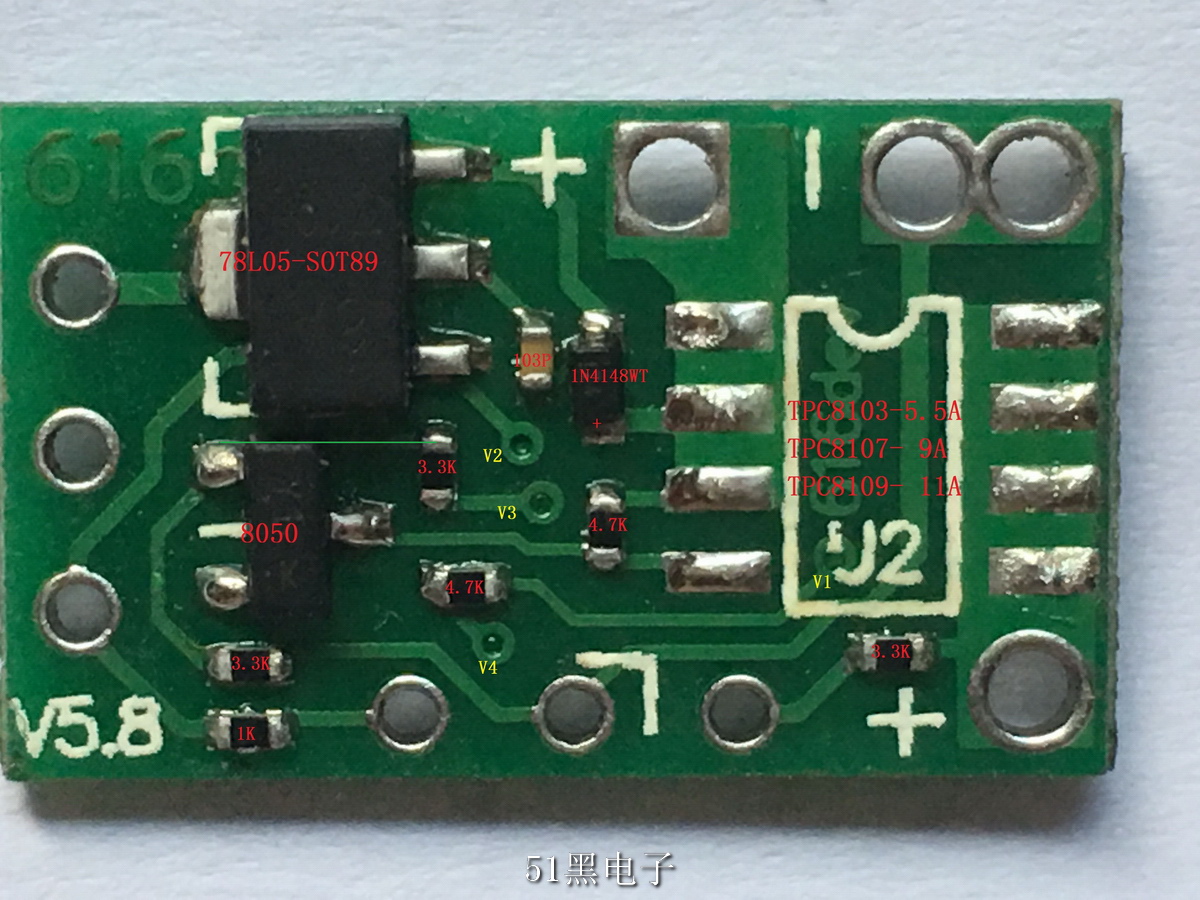

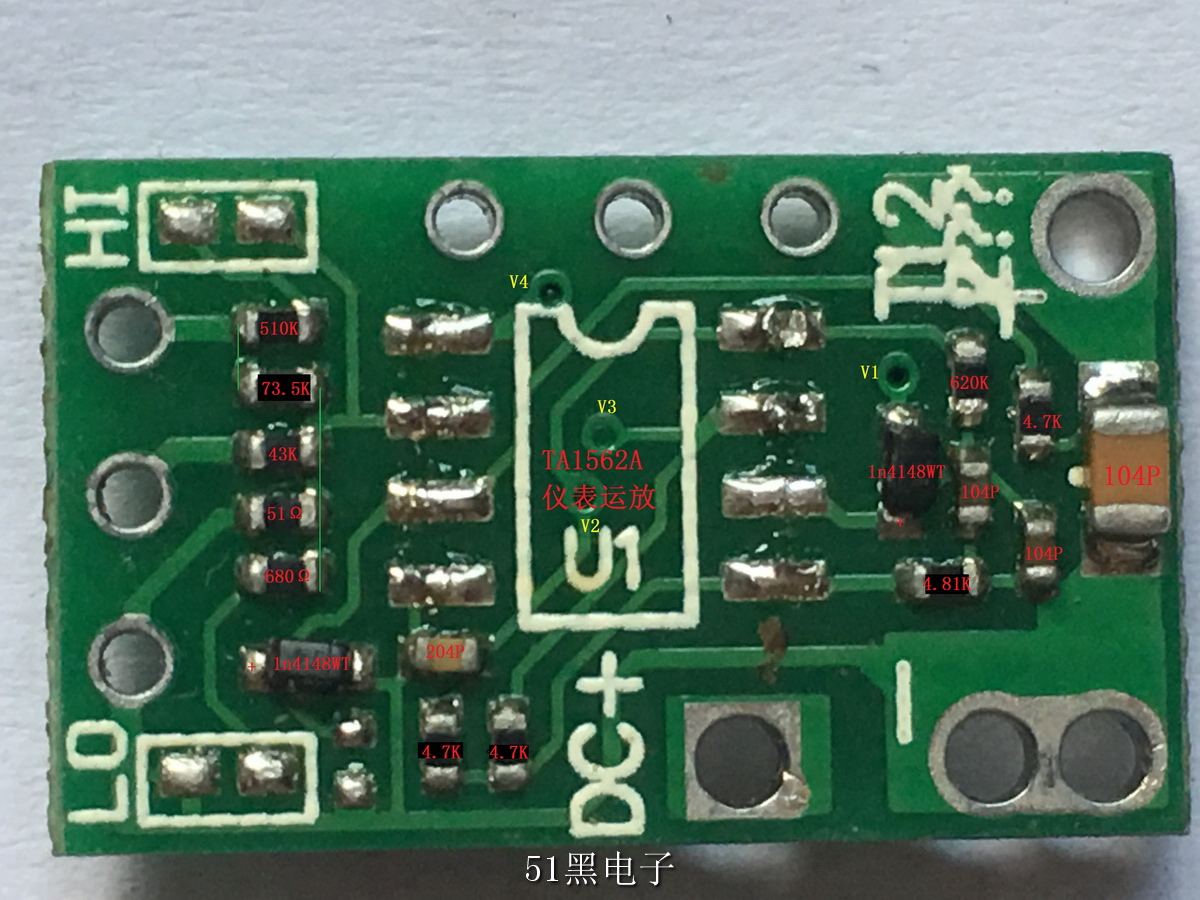

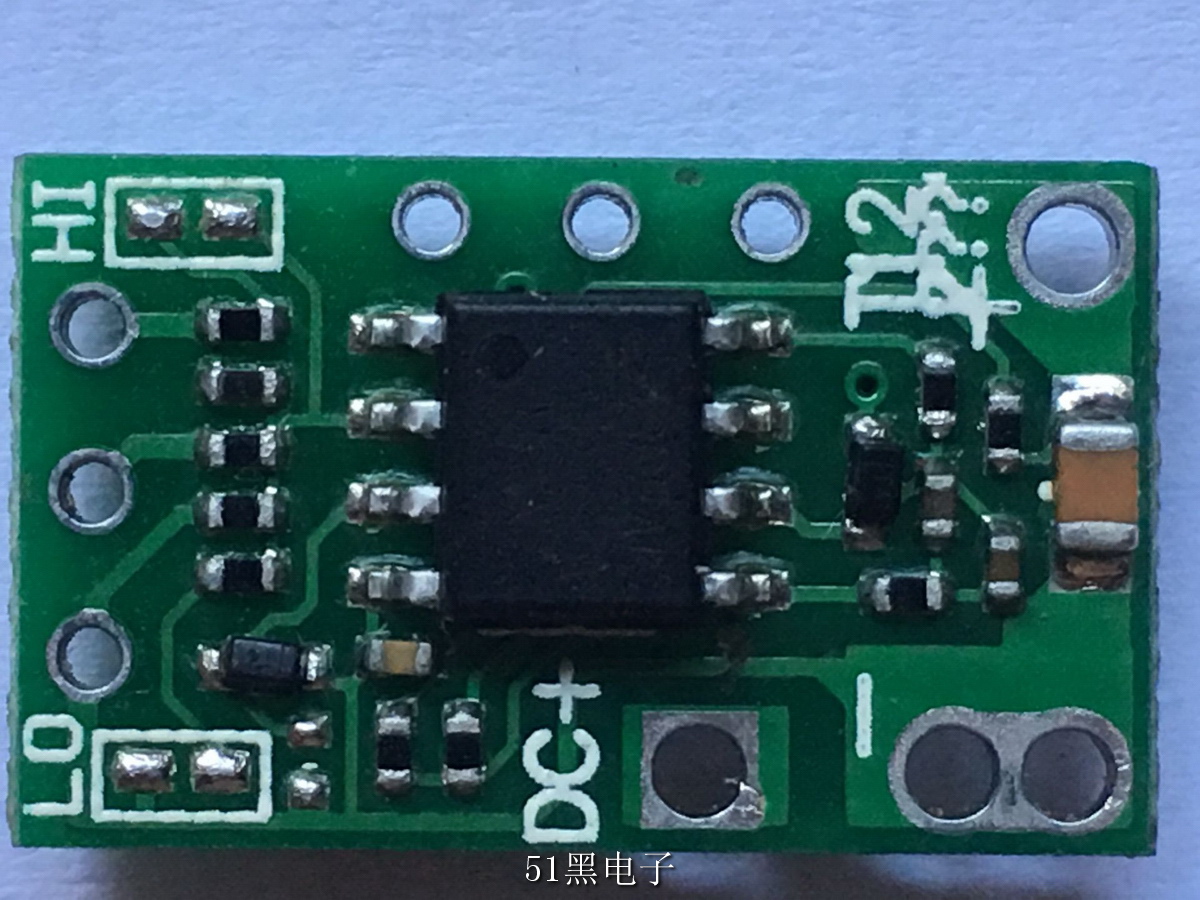

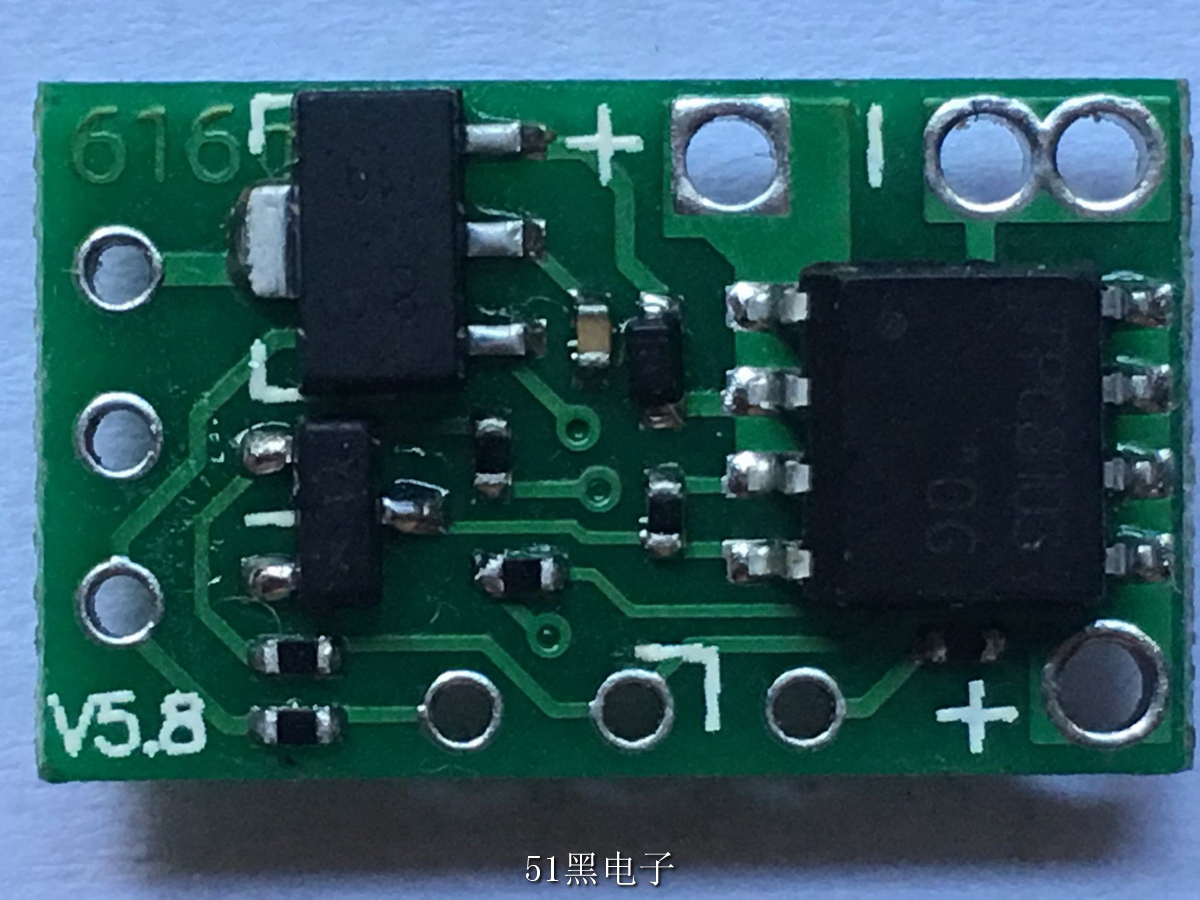

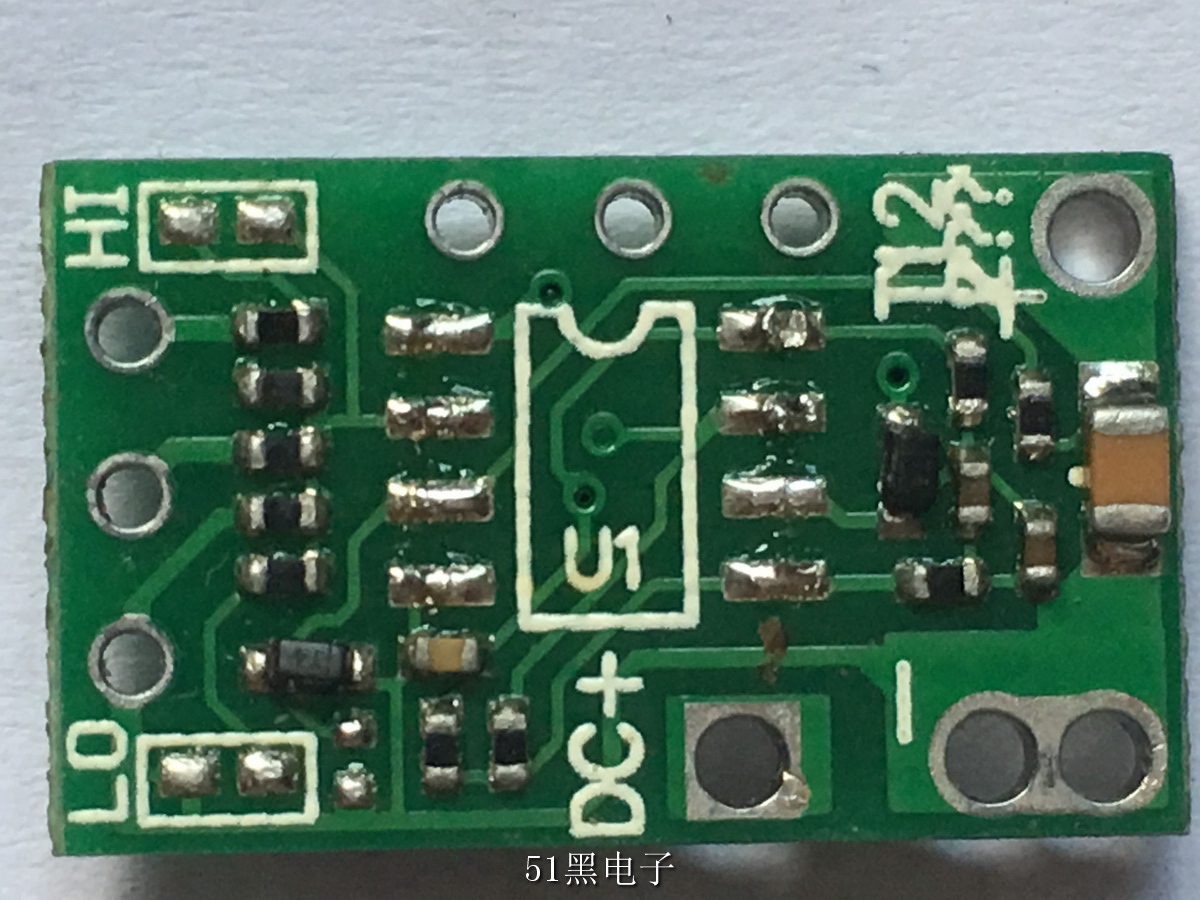

制作出来的实物图如下：

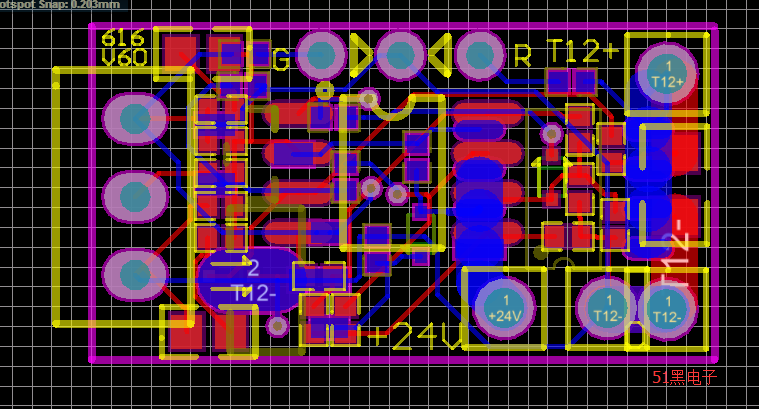

Altium Designer画的PCB图如下：(51hei附件中可下载工程文件)






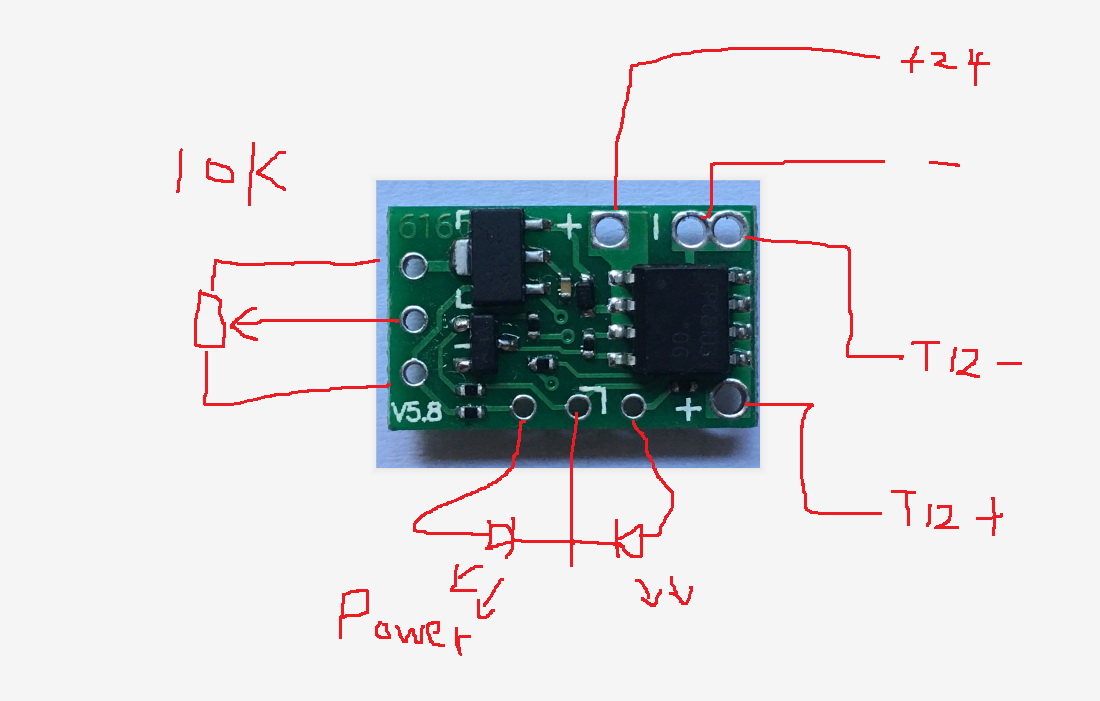

616V 5.8系统图.jpg





AD格式的PCB文件.7z

6.28 MB, 下载次数: 52, 下载积分: 黑币 -5
