D触发器做序列发生器电路为什么不按既定顺序输出,请各位大佬看看

[复制链接]
ID:1072587 发表于 2023-8-29 18:14 | 显示全部楼层 |阅读模式

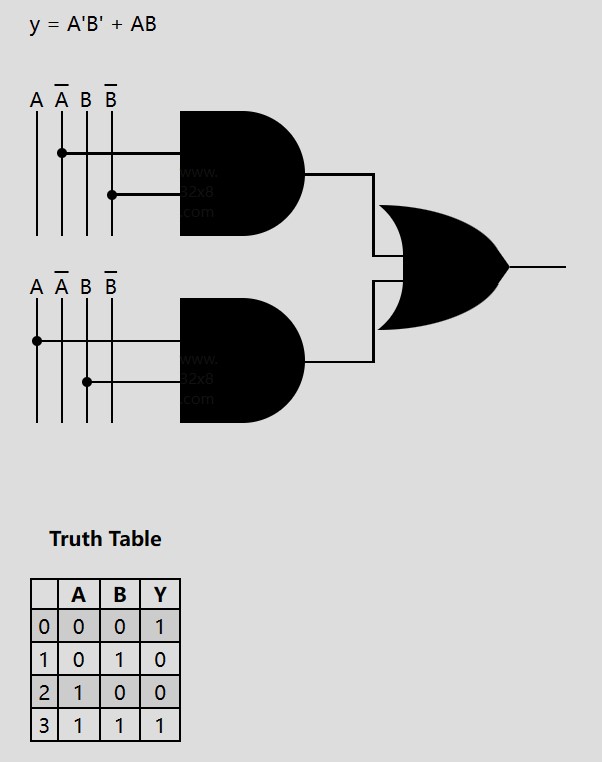

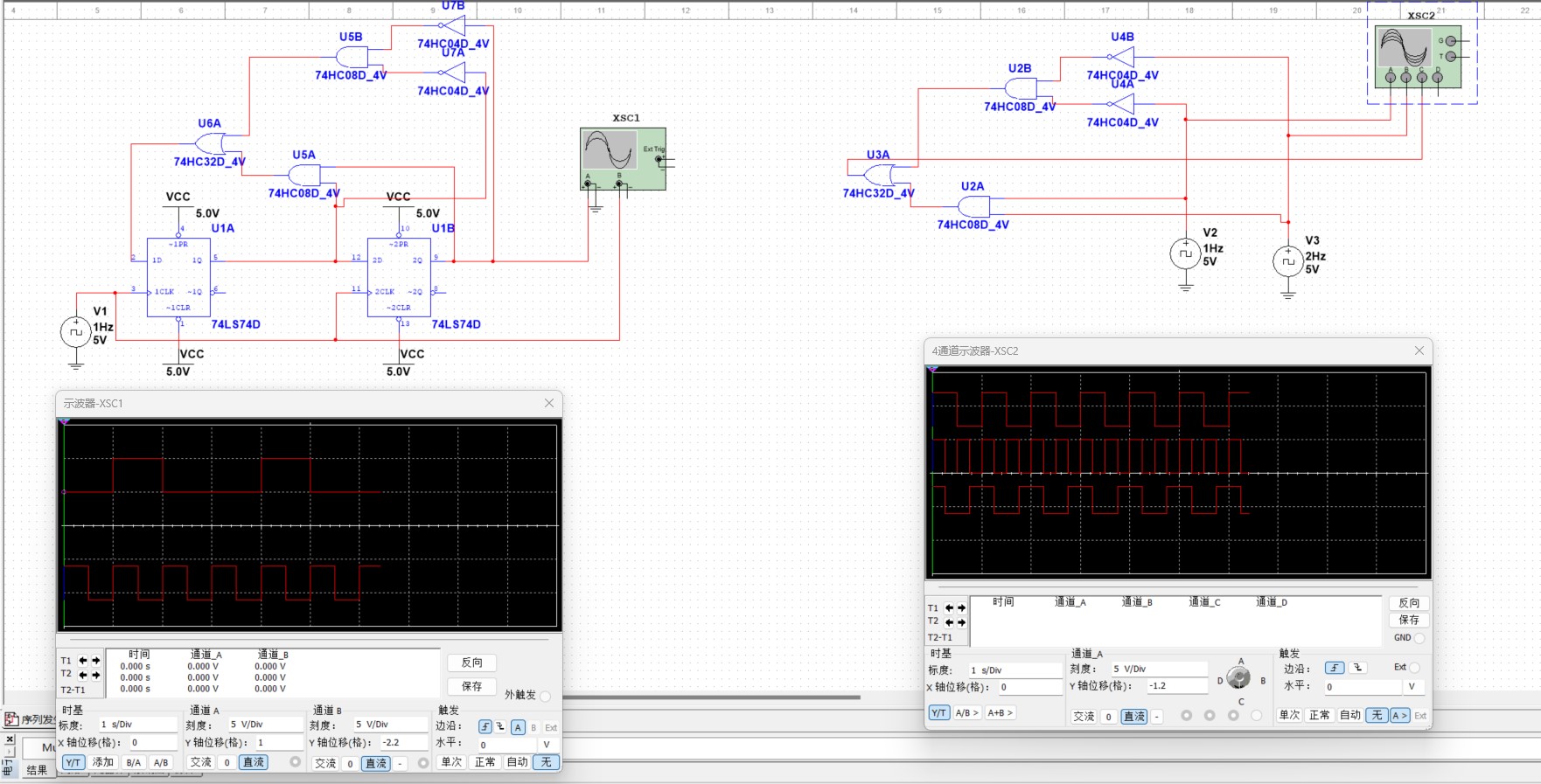

各位大佬,我这边想用D触发器做一个1-0-0-1循环的序列发生器,但是最后用multisim进行仿真的时候,发现组合逻辑处理那一块单独拿出来是符合真值表的,但是一放到序列发生器里就变成0-0-1,烦请各位大佬指点一二

序列发生器.zip

185.15 KB, 下载次数: 0
