最近在搞单片机编程，需要用到TFT彩屏，实现GUI界面，常规的操作有二个：一、用第三方的GUI软件编辑界面，然后移植他们的库；
二、自己写库，实现点阵图、文字、彩图、画直线、画圆、圆矩形等功能，在第三方图形软件里编辑好界面，然后获取坐标位置、大小，在自己的MCU程序一个个指令生成对应的界面；
先说下这二种操作的优缺点：第一种用第三方库，比较简便，移植需要先研究库，一般库功能比较全面，有些功能用不上，因此会浪费比较多程序空间；
第二种方法要自己写库，第一次写比较花时间，第二次就简单多了。界面不太好编辑处理，每改动一个坐标就要在程序里更新，重新编译，感觉非常不方便，也花时间。
于是，我在想，如果我设计一款软件，功能如下：
一、支持点阵图、文字、彩图、画直线、画圆、圆矩形等绘图，所见即所得，而且每个元件可以随时单独编辑和移动位置；
二、支持不同屏幕大小设置、缩放功能；
三、支持单色屏、16色彩屏、24色彩屏；
四、支持多个画面编辑，比如画面一、画面二......
五、支持点阵文字取模、单图图片取模、彩色图片取模，输出C或TXT文本，也支持输出二进制文件；
六、支第三方取模的数据，并显示出来
七、支持自定义多个元件组合成一个元件，做成模板，在界面里复用。（比如你用一个圆加单色图文，做成一个选项的按钮模板。。。）
八、支持每个元件自定义函数格式，然后排版过程自动把这个函数生成列表，可以自动替换函数里的坐标、大小、颜色等参数，把真实的值填入；

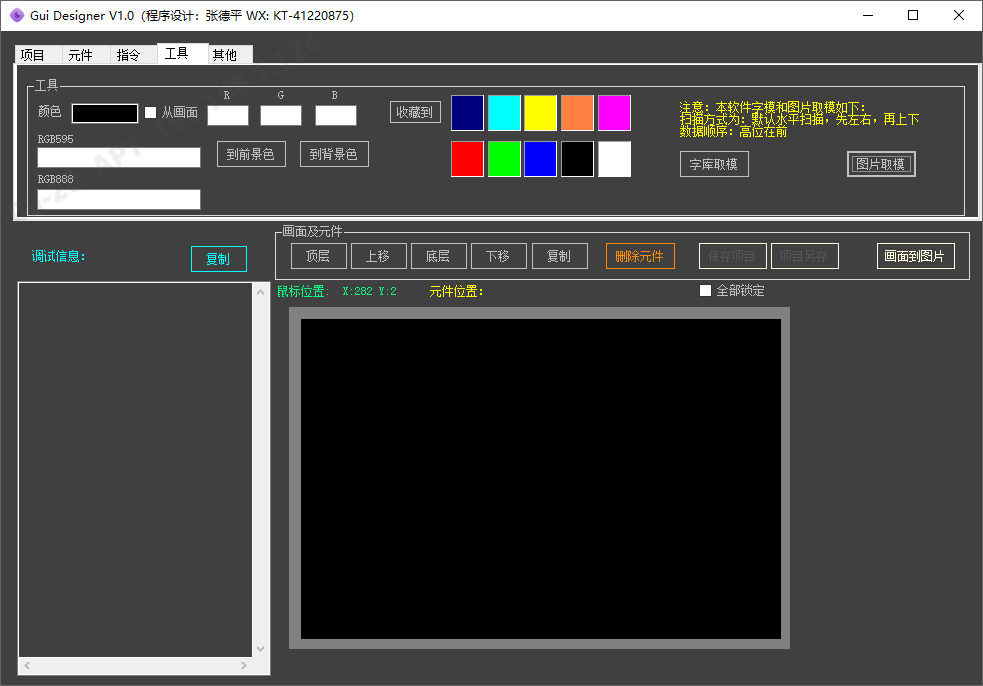

前面1-7项的功能主要是方便编辑GUI界面，第8个功能非常关键，因为可以自定义函数格式，跟你自写的库的函数对应起来，实现把生成的函数列表复制到你的MCU程序里，即可显示一模一样的屏幕画面。
为了方便大家的理解，举个例子：我要画一条直线和一个圆，在软件编辑好了，位置大小，并设置直线元件的自定义指令为DrawLine([X1], [Y1], [X2], [Y2], [FC]);//画直线 ，也设置了圆形元件的自定义指令为DrawCircle([X], [Y],[R],[FC], [TM]);//画圆 TM=[TM]: 0空心 1填充，这样，我随便移动两个元件的位置，最终会生成具有实际数据的指令：
DrawCircle(8, 8,5,0xF810, 0);//画圆 TM=0: 0空心 1填充，
DrawLine(1, 27, 159, 27, 0x07FF);//画直线
指令的先后顺序跟两个元件的先后顺序有关，顶层的元件指令在后面。
这样，我只要在MCU里程序也实现了对应的方法，就可以把生成的指令复制过去，真正运行起来了。当然，如果是点阵或图片，你要先取模好数据，在程序加入变量储存。。。。。
有了这个软件，搞GUI界面就方便多了，保存的数据内容和实现的库都是自己控制，占有空间比较少，而且有DIY的乐趣，您需要吗？
我计划近期开始编写这个软件，会经常发布我的进度和实现的编程思路，大家可以跟贴发意见
|
