关于控制振荡电路

ID:419045 · 发表于 2024-8-29 14:52

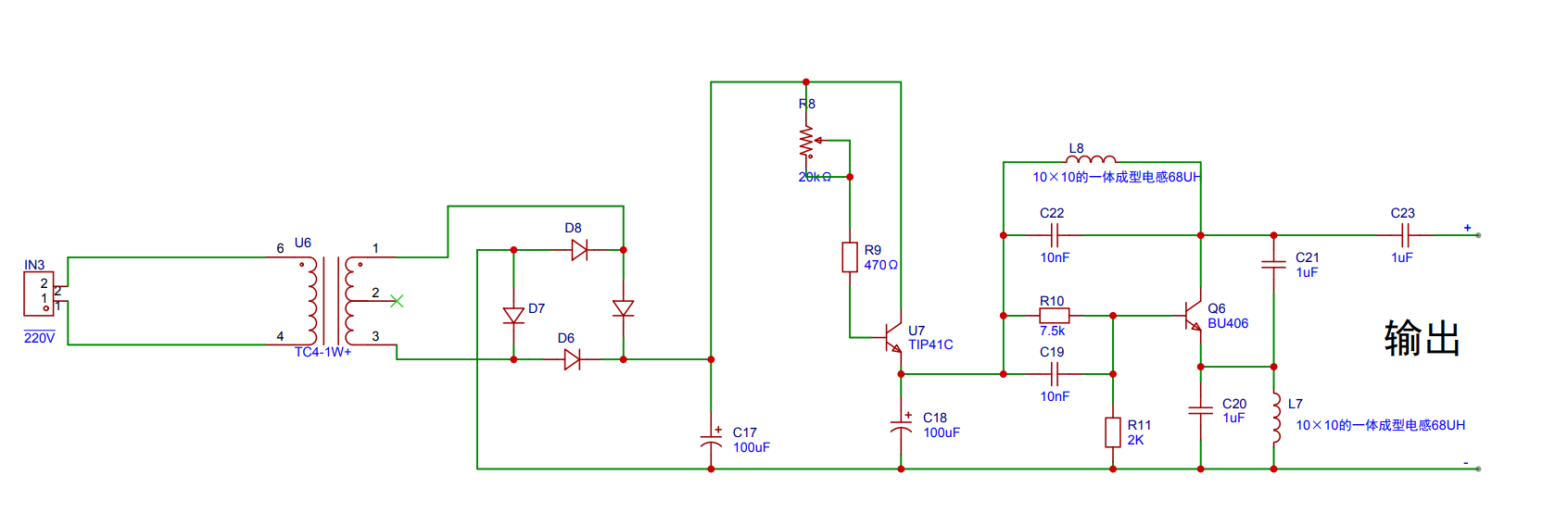

如图所示，忽略电感电容，假如此振荡电路频率为1.7Mhz，在输出+上面加个开关使振荡电路输出为占空比为20% 脉宽200us的波形是否可行，有什么管子可以满足要求

ID:404160 · 发表于 2024-9-2 14:24

方案可行性评估
优点：
简单直接：通过开关控制，实现占空比调节，操作简单。
缺点：
稳定性差：这种方法对负载变化非常敏感，容易导致输出电压不稳定。
谐波大：占空比为20%的方波谐波含量较高，会对电路和负载产生干扰。
开关管损耗大：高频开关会产生较大的开关损耗，影响效率。
电路复杂度增加：需要增加额外的控制电路来实现开关控制。
改进建议
PWM控制：采用脉宽调制（PWM）方式控制开关管的导通时间，可以实现更精确的占空比控制，且稳定性更好。
专用PWM芯片：使用专门的PWM控制芯片，可以简化电路设计，提高控制精度。
滤波电路优化：增加输出滤波电路，减小输出电压纹波，提高输出质量。
可选开关管
选择合适的开关管是实现该方案的关键。需要考虑以下因素：

额定电压：应高于输入电压的峰值。
额定电流：应大于负载电流。
开关频率：应高于1.7MHz。
导通电阻：越小越好，可以降低导通损耗。
封装形式：根据电路板空间和散热要求选择。
推荐型号：

MOSFET： IRFP460、IRFP250等。
IGBT： IRG4PH50U等。

ID:404160 · 发表于 2024-9-2 14:29

本帖最后由飞云居士于 2024-9-2 20:49 编辑

可能有多种原因，其中之一：

寄存器配置错误：
您读取的寄存器不是控制输出电流的寄存器。 5306-iIC可能有多个寄存器，需要您仔细查阅datasheet，确认您读取的寄存器是否正确。
寄存器配置值错误。即使您读取的寄存器是正确的，但配置的值可能不正确，导致输出电流没有变化。

ID:419045 · 发表于 2024-9-11 14:42

飞云居士发表于 2024-9-2 14:24
方案可行性评估
优点：
简单直接：通过开关控制，实现占空比调节，操作简单。

是1.7Mhz的正弦波然后用开关管子控制它输出占空比20%波形，20%的的占空比里还是1.7Mhz的正弦波
