用四个NMOS组成两路桥式电流采样电路,看着费劲,谁来讲解一下为什么这样做?

ID:668004 · 发表于 2024-11-7 16:16

用四个NMOS组成两路桥式电流采样电路，看着费劲，谁来讲解一下。为什么这样做？目的何在呢？

ID:404160 · 发表于 2024-11-8 10:47

在电路设计中，使用四个NMOS（N型金属氧化物半导体场效应晶体管）组成两路桥式电流采样电路，通常是为了实现高精度的电流检测。以下是这种设计的一些关键点和目的：

1. **桥式结构**：桥式电路可以提供良好的对称性和平衡性，有助于减少误差和提高测量精度。在电流采样中，桥式结构可以有效地检测通过电路的电流变化。

2. **NMOS的使用**：NMOS通常用于低侧电流检测，因为它们可以在较低的电压下工作，并且具有较低的导通电阻（Rds(on)），这有助于减少功耗和提高效率。

3. **两路采样**：使用两路采样可以提供冗余，增加系统的可靠性。如果一路采样出现故障，另一路仍然可以提供电流信息。此外，两路采样还可以用于差分测量，进一步提高测量精度。

4. **电流检测原理**：在桥式电流采样电路中，当电流流过被测电路时，它会在桥式电路的一个臂上产生电压降。这个电压降可以通过测量桥式电路的输出电压来检测。使用NMOS可以使得这个电压降与流过的电流成比例，从而实现电流的检测。

5. **保护和隔离**：NMOS可以提供电气隔离，保护敏感的测量电路不受高电压或大电流的影响。此外，NMOS的快速开关特性也有助于在电流突变时提供保护。

6. **灵活性和可调性**：通过调整NMOS的尺寸和电路的其他参数，可以灵活地调整电流检测的灵敏度和量程，以适应不同的应用需求。

使用四个NMOS组成两路桥式电流采样电路，是为了实现高精度、高可靠性的电流检测，同时提供电气隔离和保护，以及良好的灵活性和可调性。这种设计在需要精确电流控制和监测的应用中非常有用，例如在电池管理系统、电源转换器和电机驱动器中。

ID:668004 · 发表于 2024-11-11 11:50

飞云居士发表于 2024-11-8 10:47
在电路设计中，使用四个NMOS（N型金属氧化物半导体场效应晶体管）组成两路桥式电流采样电路，通常是为了实 ...

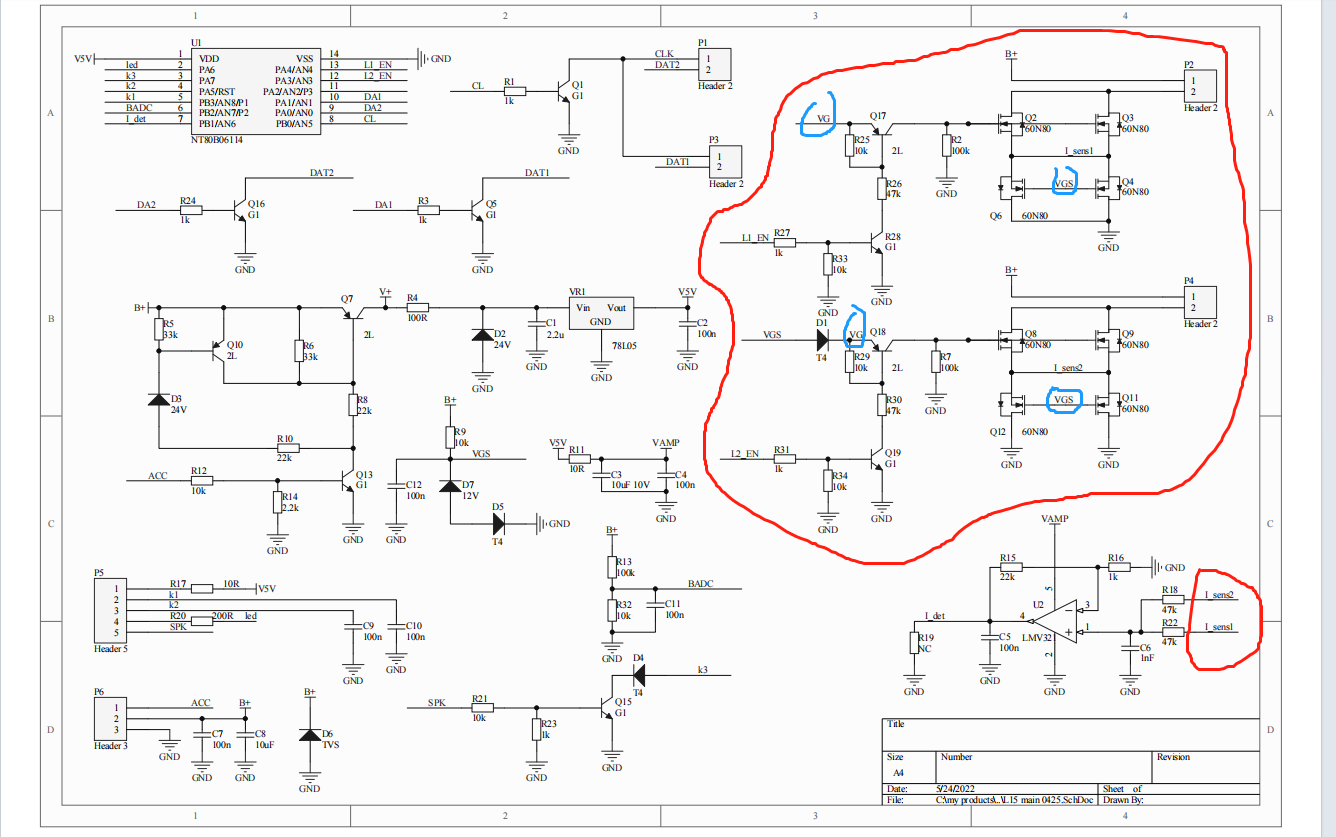

用上面两个MOS并联就行了下面又并联了两个然后再和上面那两个NMOS串联也没有看到采样电阻这是什么情况？利用了NMOS本身的内阻作为采样电阻？这样不准的吧？康铜丝采样电阻更准价格也不贵啊（PS：这是供应商给的PDF原理图是给我们供PCBA的问了很久一直不愿意给原理图更加没有PCB文件！有没有可能是供应商故弄玄虚？欲盖弥彰？障眼法？防止我们拿到文件摆脱它？）
