嘉立创专业版画的几款PCB小板,学习一下LCEDA，PCB未打样验证

[复制链接]
ID:59830 发表于 2025-10-25 15:13 | 显示全部楼层 |阅读模式
PCB 板如下（未打样验证)：
CH552G_DapLink_调试器，

APM32F103C8T6_PCB 板

APM32F103C8T6_PCB 板
CH585M_BOARD 板， 参考沁恒官网画的。
APM32F103C8T6_PCB 板，最小系统板。
FT62FXXX_BOARD_V1_3板(FT32F072CBAT7,FT62F286A-TRBFT60F023-RB,FT61F023-RB,FT62F0GCA)， 辉芒微单片机。
附件内容见图片：

希望和大家学习交流一下。

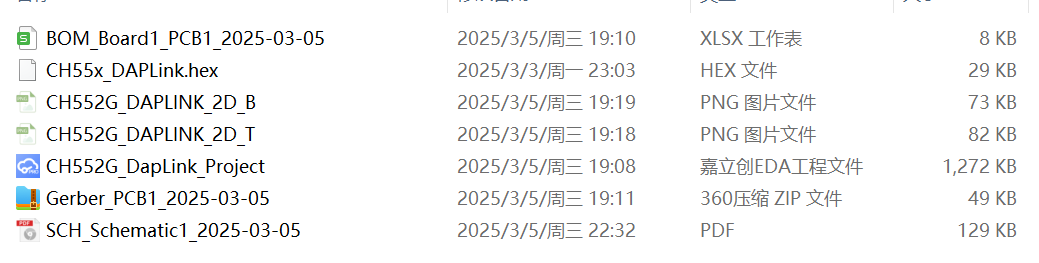

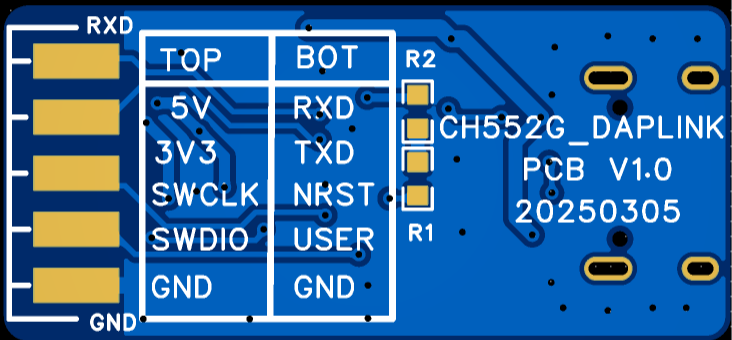

CH552G_DapLink

CH552G_DapLink

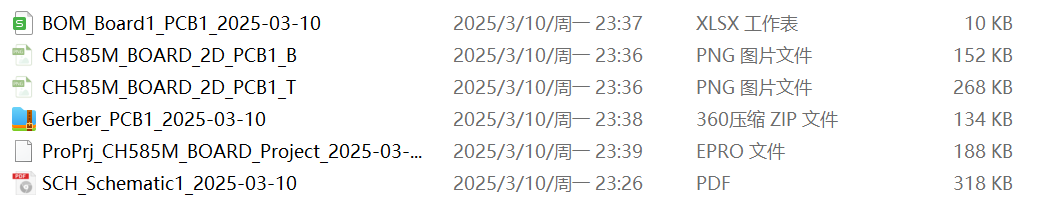

CH585M_BOARD

CH585M_BOARD

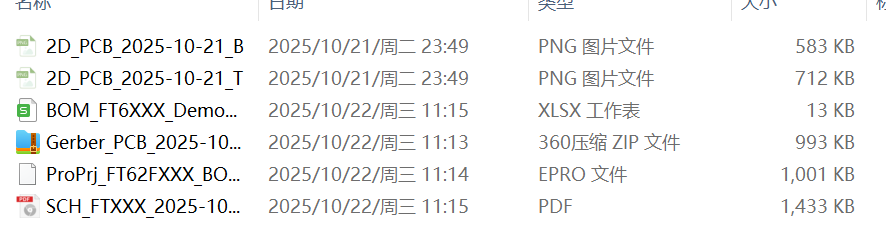

FT62FXXX_BOARD_V1_3

FT62FXXX_BOARD_V1_3

CH552G_B

CH552G_B

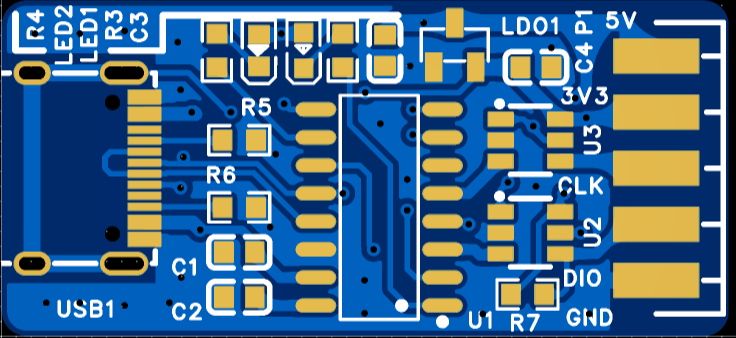

CH552G_T

CH552G_T

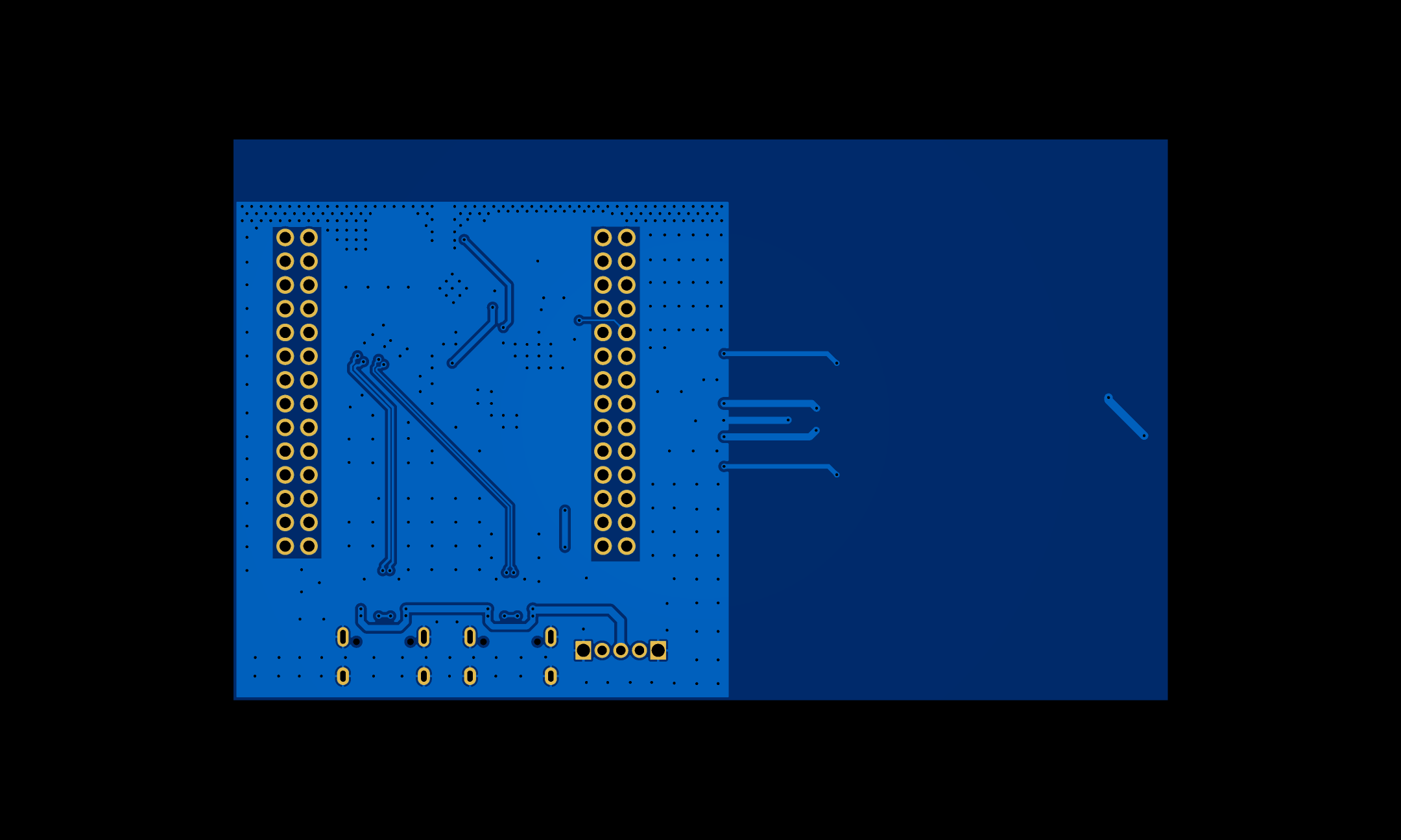

CH585M_B

CH585M_B

CH585M_T

CH585M_T

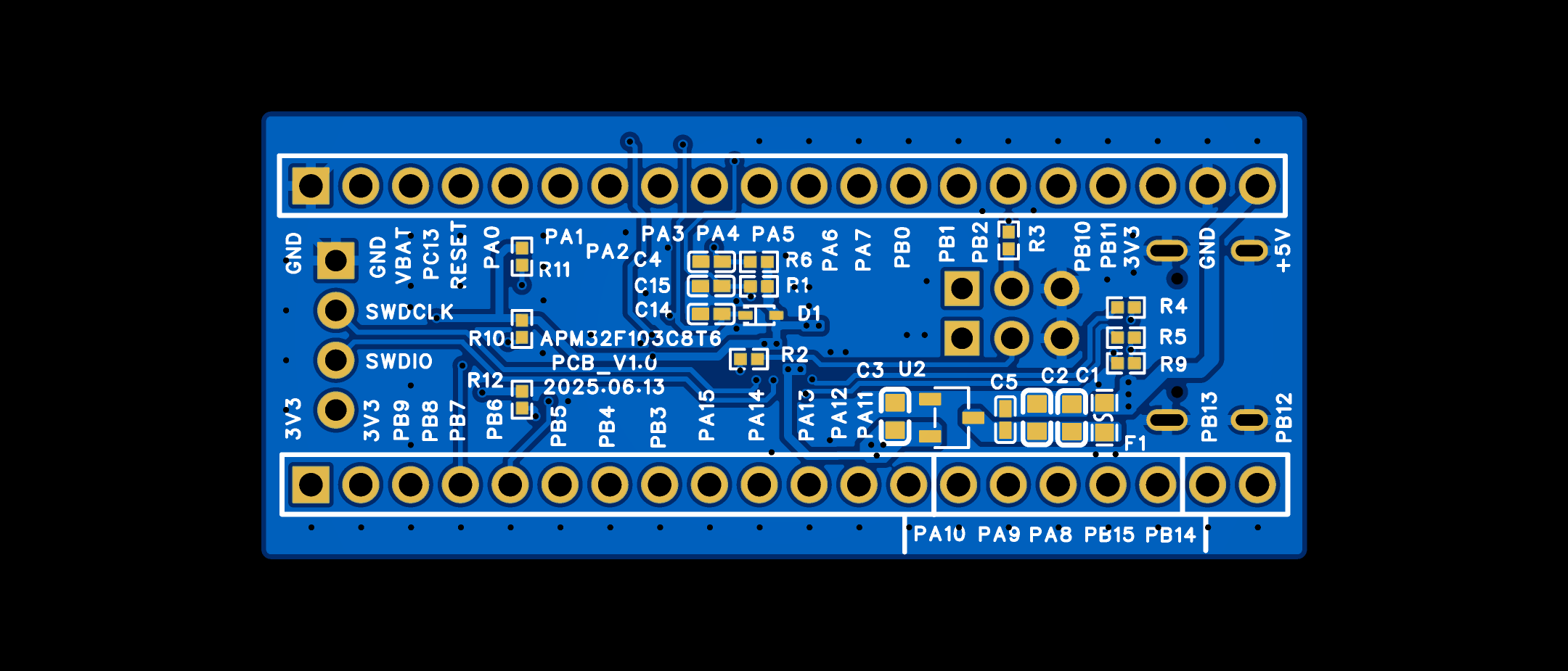

APM32F103C8T6_B

APM32F103C8T6_B

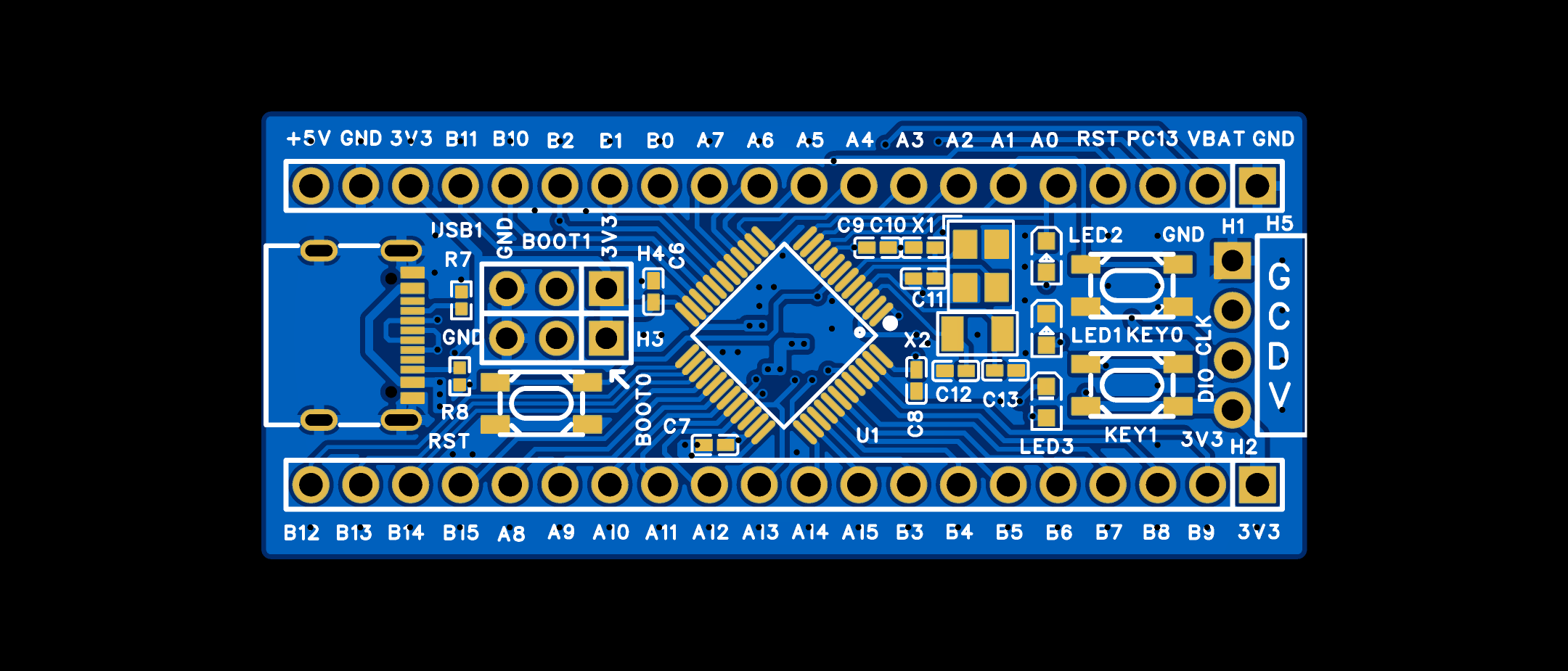

APM32F103C8T6_T

APM32F103C8T6_T

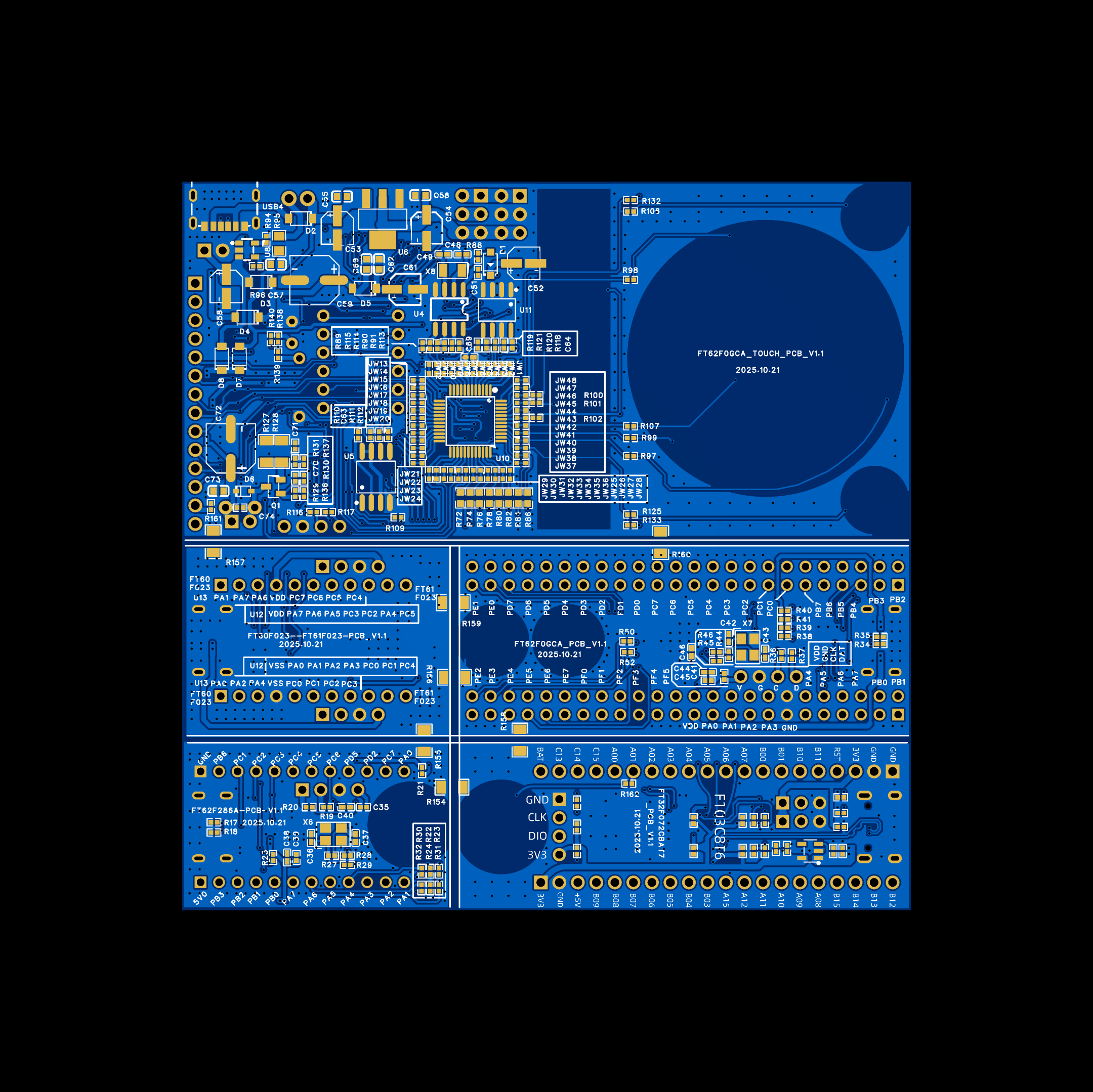

FT62FXXX_BOARD_B

FT62FXXX_BOARD_B

FT62FXXX_BOARD_T

FT62FXXX_BOARD_T

CH552G_585M_APM32F103_FT62XXX.zip

5.65 MB, 下载次数: 0, 下载积分: 黑币 -5

回复

使用道具 举报

ID:57657 发表于 2025-10-25 20:08 | 显示全部楼层
楼主这样拼板是错误的，V割是一刀切的
回复

使用道具 举报

ID:59830 发表于 2025-11-1 11:07 | 显示全部楼层
npn 发表于 2025-10-25 20:08
楼主这样拼板是错误的，V割是一刀切的

知道了，谢谢！
回复

使用道具 举报

ID:16255 发表于 2025-11-3 10:38 | 显示全部楼层
npn 发表于 2025-10-25 20:08
楼主这样拼板是错误的，V割是一刀切的

楼主本来就不是想做V-cut，也许就是想拼板在JLC免费打板，回来自己分割。
回复

使用道具 举报
