2.4G RF SoC芯片XL2417D电路原理图引脚图,集成32位MCU,2.4G射频收发

[复制链接]
ID:1053924 发表于 2026-1-29 18:04 | 显示全部楼层 |阅读模式
XL2417D芯片是一款低功耗、高性能 2.4G RF SoC芯片。它集成了高性能 2.4GHz射频收发器、丰富的基带功能、32位MCU和各种外围设备。XL2417D有着出色的2.4G射频收发性能,输出功率可达13DBM,实测在空旷场景通讯距离可达300M。丰富的外围设备包括了10通道通用ADC、上电复位(POR)、低电压复位(LVR)、UART/I2C和多达19个GPIO。XL2417D支持XIP,128KB 的 flash 和 8KB 的 RAM,以实现可编程协议和配置文件。
XL2417D有SOP16和SSOP24两种封装可选,工作电压范围1.7V~3.6V,工作温度范围-40°C~+85°C。XL2417D可用于HID 应用,语音遥控器,电机控制,照明控制,无线传感器网络,防丢器等应用场景。

XL2417D电路原理图

XL2417D电路原理图

XL2417D芯片主要特性:
射频性能:
-96 dBm Sensitivity@1Mbps
-93 dBm Sensitivity@2Mbps
-99 dBm Sensitivity@250Kbps
最大13 dBm输出功率
内核 Core:
32bit MCU max 64MHz,支持 XIP,128KB 闪存,8 KB SRAM+4KB ROM;
功耗:
睡眠模式1.6 uA,待机模式4.8uA,射频接收电流10.2mA,射频发送电流9.5mA;
模数转换 ADC:
16 路(外部 12 路+内部 4 路)12bit 通用 ADC,最高速率 1M 采样率;
定时器 Timer:
4*32bit 通用定时器+2个32位aon定时器+24位rtc+24位systick;
脉宽调制 PWM:
PWM(6 路,其中 4 路带死区控制互补输出),最高 16 位连续可调,支持中心对齐模式,支持刹车,支持 pwm 和 adc 联动;
通讯接口:
XL2417D芯片包含1路I2C、2路UART;最多19个GPIO可用;
实时时钟 RTC:
支持定时和触发两种模式;
独立看门狗 WDT:
支持 2 种工作模式,用户可以根据需要选择不同的工作模式。

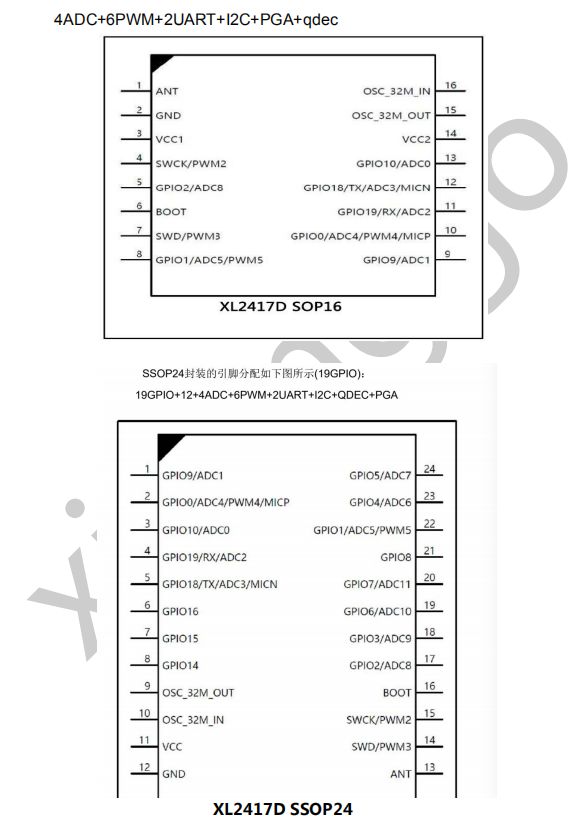

XL2417D引脚图

XL2417D引脚图
