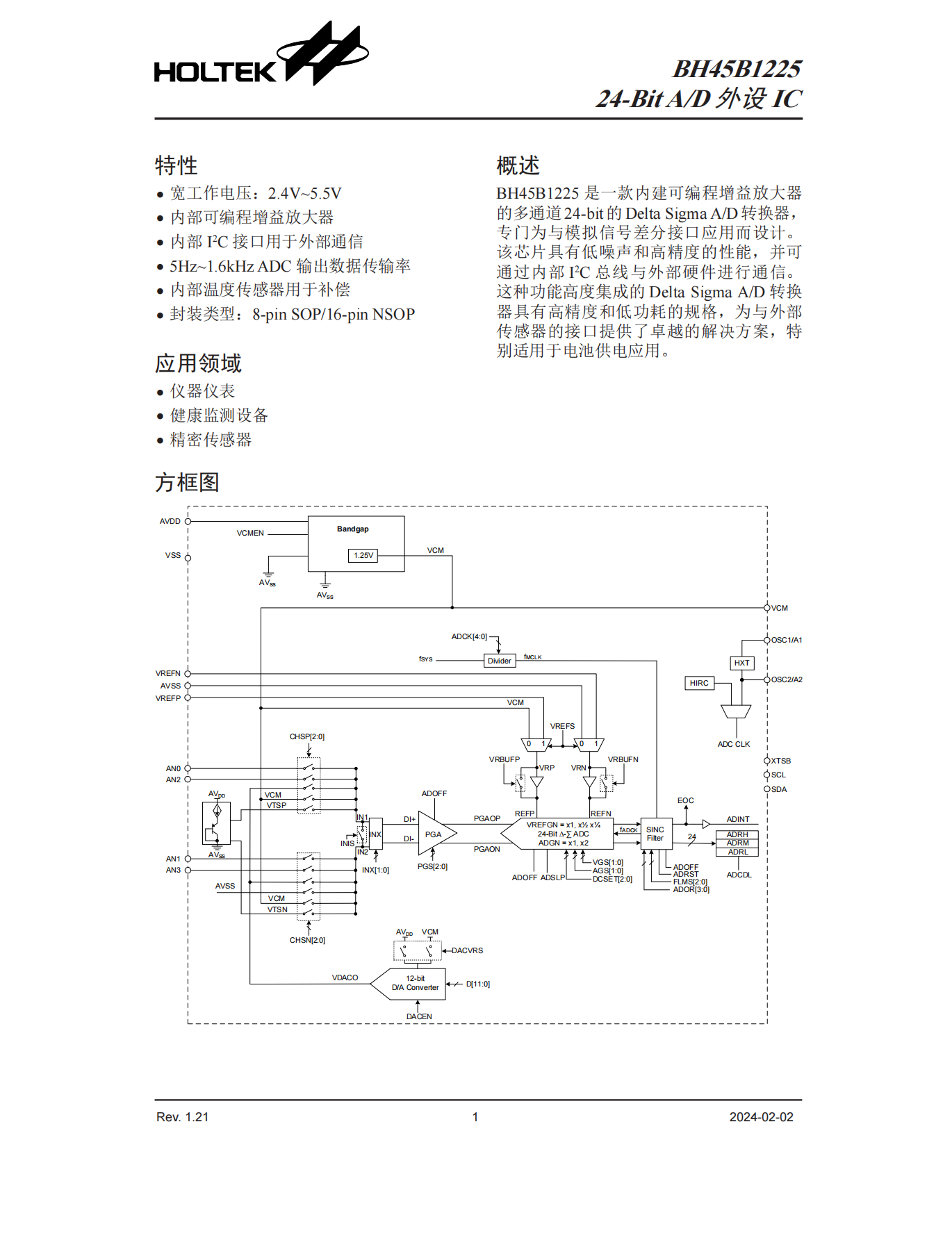

BH45B1225 是一款高性价比的 24 位 Delta-Sigma ADC，集成可编程增益放大器（PGA，1~128 倍）、12 位 DAC、温度传感器和多路输入通道（4 路单端 / 2 路差分）。支持内部 1.25V 基准电压，通过 I2C 接口配置，数据速率可调（5~1600Hz），适用于精密测量、传感器采集、工业控制等场景。
开源地址：https://github.com/createskyblue/BH45B1225
论坛下载（不保证是最新的版本）：
BH45B1225-main.7z
(3.22 MB, 下载次数: 0)
移植
实现 3 个函数：
- // 写 - data 格式: [寄存器地址][数据...]
- int bh45b1225_i2c_write(uint8_t dev_addr, const uint8_t *data, uint16_t len) {
- return HAL_I2C_Master_Transmit(&hi2c1, dev_addr, data, len, 1000);
- }
- // 读
- int bh45b1225_i2c_read(uint8_t dev_addr, uint8_t reg, uint8_t *data, uint16_t len) {
- if (HAL_I2C_Master_Transmit(&hi2c1, dev_addr, ®, 1, 1000) != HAL_OK) return -1;
- return HAL_I2C_Master_Receive(&hi2c1, dev_addr, data, len, 1000);
- }
- // 延时
- void bh45b1225_delay_ms(uint32_t ms) {
- HAL_Delay(ms);
- }
使用
- bh45b1225_dev_t sensor;
- // 初始化（8位地址，如 0xD0）
- bh45b1225_init(&sensor, 0xD0, bh45b1225_i2c_write, bh45b1225_i2c_read, bh45b1225_delay_ms);
- // 配置差分输入 (AN0-AN1)
- bh45b1225_set_input_channel(&sensor, BH45B1225_IN1_AN0, BH45B1225_IN2_AN1);
- bh45b1225_reset_adc_filter(&sensor);
- bh45b1225_start_conversion(&sensor);
- // 读取
- while (1) {
- bool complete;
- if (bh45b1225_check_eoc(&sensor, &complete) == 0 && complete) {
- int32_t raw;
- bh45b1225_read_data(&sensor, &raw);
- bh45b1225_clear_eoc(&sensor);
- float voltage = bh45b1225_code_to_voltage(raw, 1.241f, 1.0f);
- }
- }

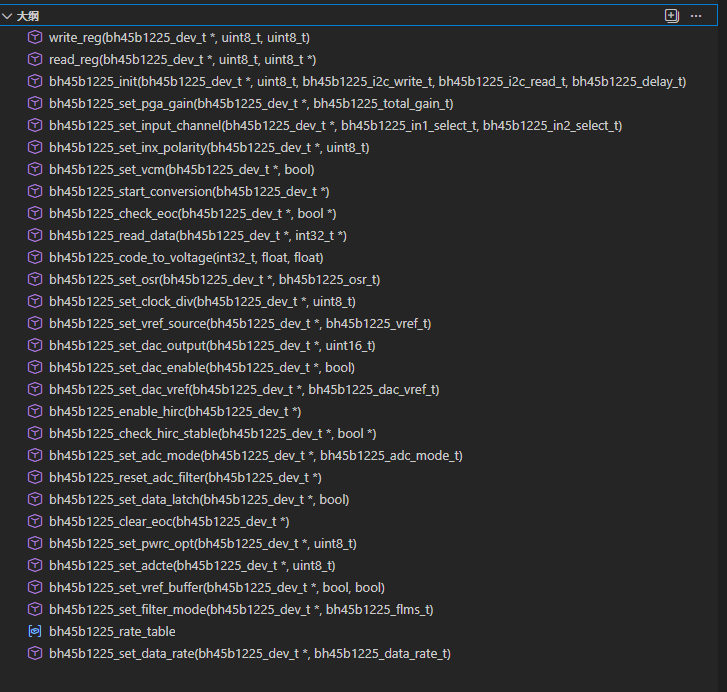

函数 | 功能 | | bh45b1225_init() | 初始化设备 | | bh45b1225_set_vcm() | 使能/除能 VCM | | bh45b1225_set_vref_source() | 设置 ADC 参考电压源 (内部/外部) |
输入与增益配置函数 | 功能 | | bh45b1225_set_input_channel() | 配置输入通道 (IN1/IN2) | | bh45b1225_set_inx_polarity() | 通过 INX 位交换输入极性 | | bh45b1225_set_pga_gain() | 设置 PGA 总增益 (1~128) |
时钟与振荡器函数 | 功能 | | bh45b1225_enable_hirc() | 使能 HIRC 内部振荡器 | | bh45b1225_check_hirc_stable() | 检查 HIRC 振荡器是否稳定 |
ADC 配置函数 | 功能 | | bh45b1225_set_data_rate() | 设置 ADC 输出数据速率 (5~1600Hz) | | bh45b1225_set_adc_mode() | 设置 ADC 工作模式 (正常/休眠/掉电) | | bh45b1225_set_vref_buffer() | 使能/除能参考电压缓存 |
ADC 操作函数 | 功能 | | bh45b1225_reset_adc_filter() | 复位 ADC 滤波器 | | bh45b1225_set_data_latch() | 使能/除能数据锁存 | | bh45b1225_start_conversion() | 启动 ADC 转换 | | bh45b1225_check_eoc() | 检查转换是否完成 | | bh45b1225_read_data() | 读取 24 位 ADC 结果 | | bh45b1225_clear_eoc() | 清除 EOC 标志 |
DAC 操作函数 | 功能 | | bh45b1225_set_dac_enable() | 使能/除能 DAC | | bh45b1225_set_dac_vref() | 设置 DAC 参考电压源 (AVDD/VCM) | | bh45b1225_set_dac_output() | 设置 DAC 输出值 (12 位, 0-4095) |
工具函函数 | 功能 | | bh45b1225_code_to_voltage() | 将 ADC 码转换为电压 |
高级配置（谨慎使用函数 | 功能 | | bh45b1225_set_pwrc_opt() | 设置 PWRC 优化位 | | bh45b1225_set_adcte() | 设置 ADC 测试配置寄存器 | | bh45b1225_set_filter_mode() | 设置 ADC 滤波器模式 (FLMS) | | bh45b1225_set_osr() | 设置 ADC 过采样率 (OSR) | | bh45b1225_set_clock_div() | 设置 ADC 时钟分频 |
|
