2.华为HW-050450C01

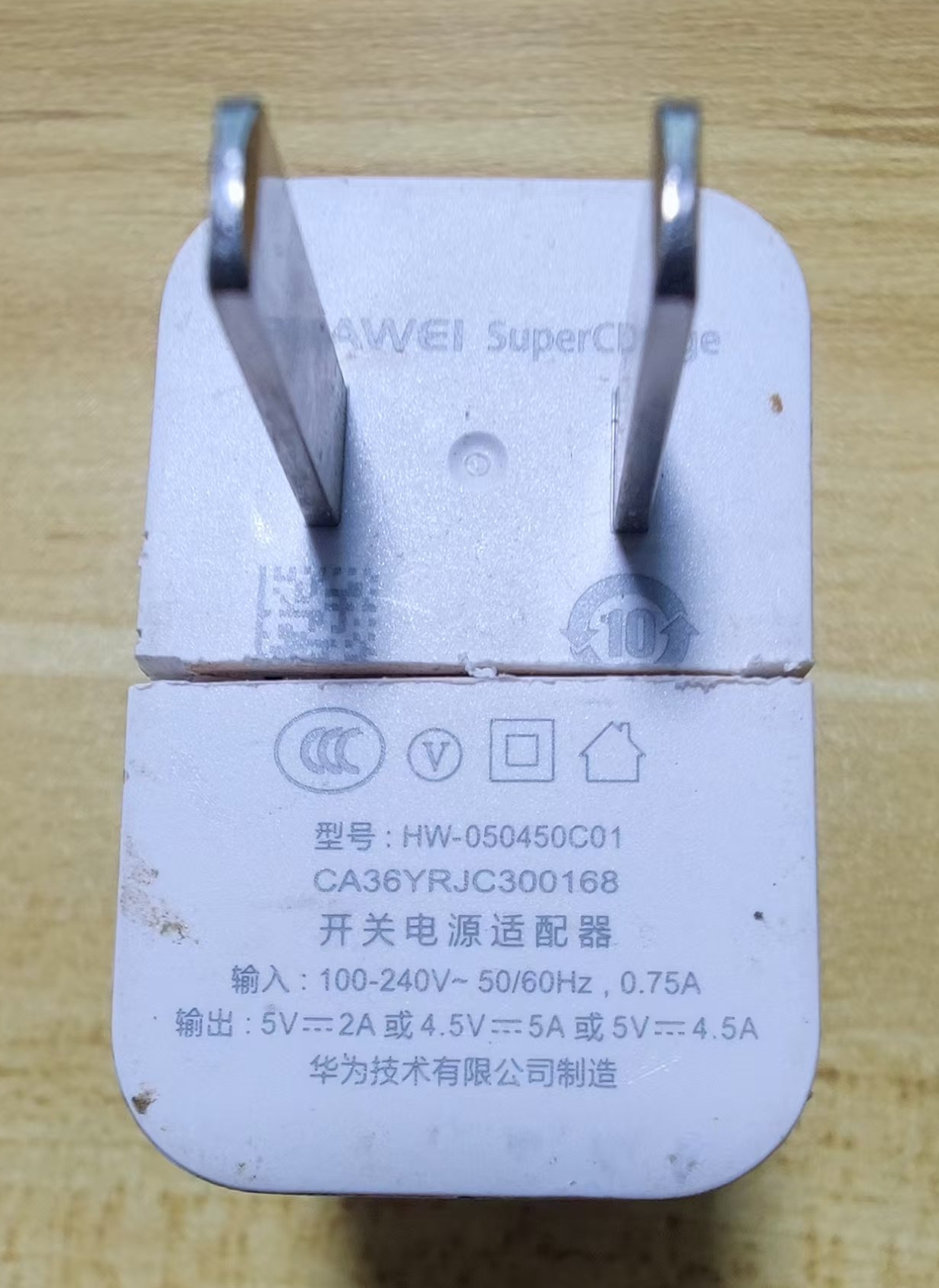

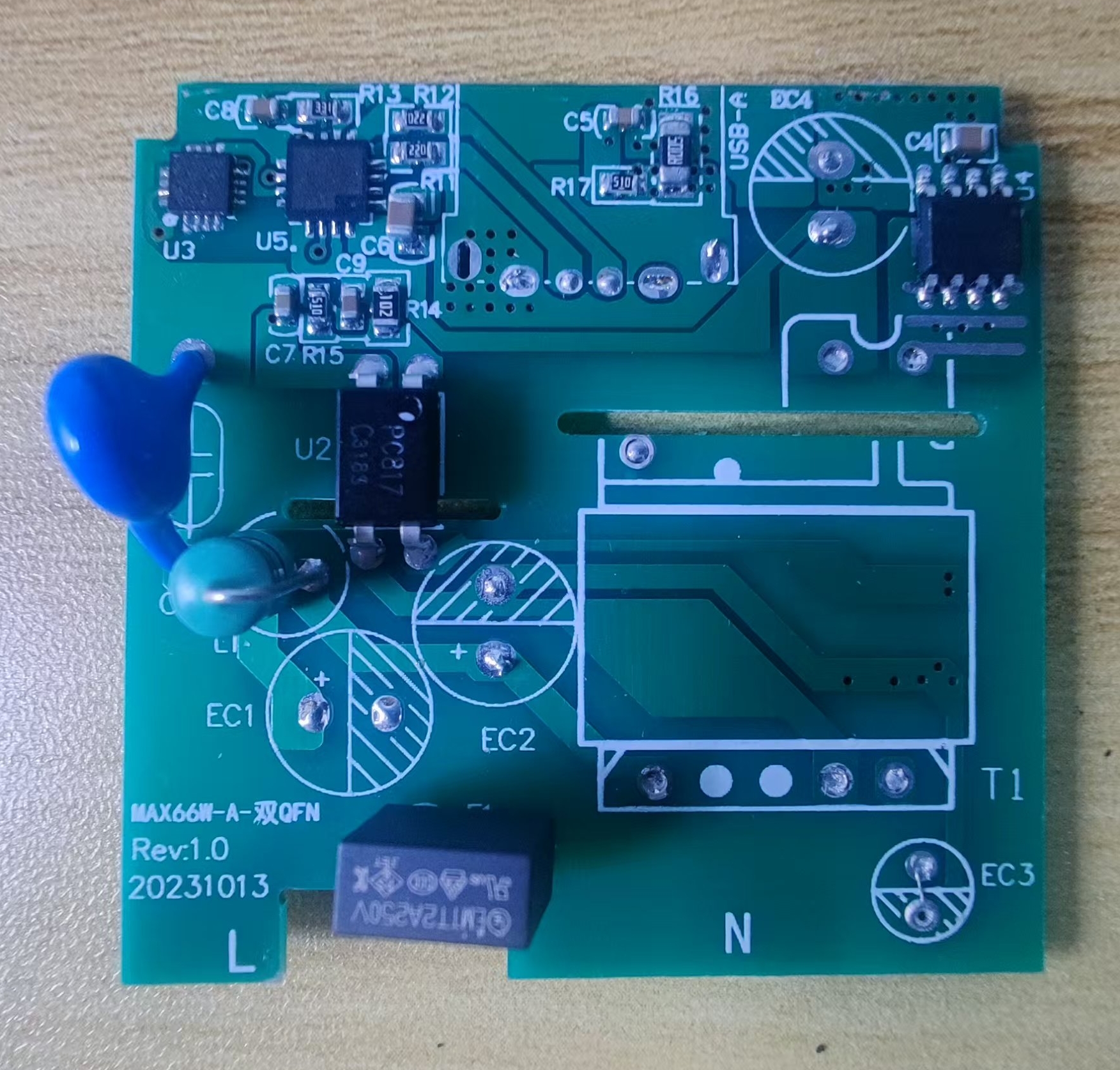

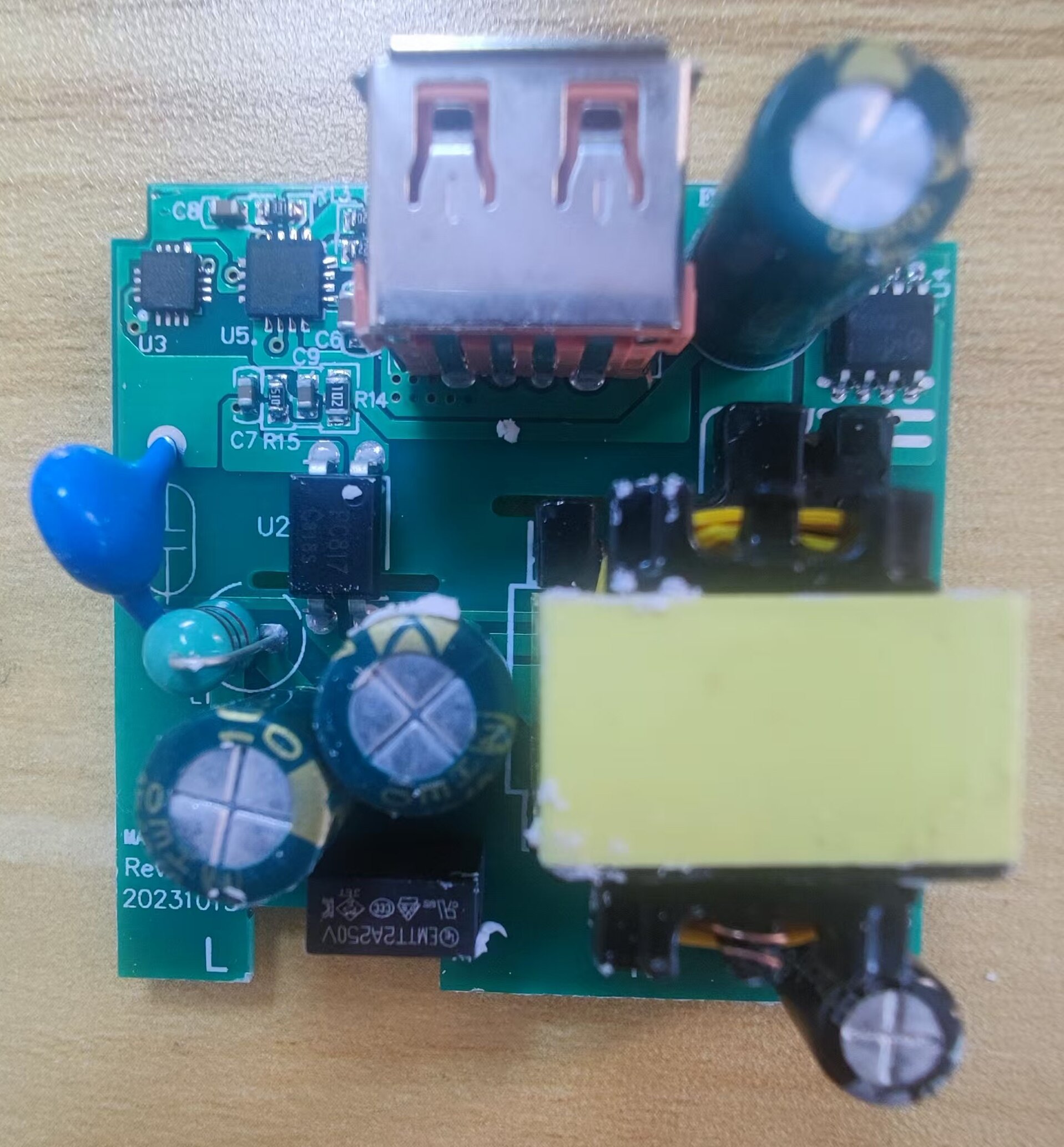

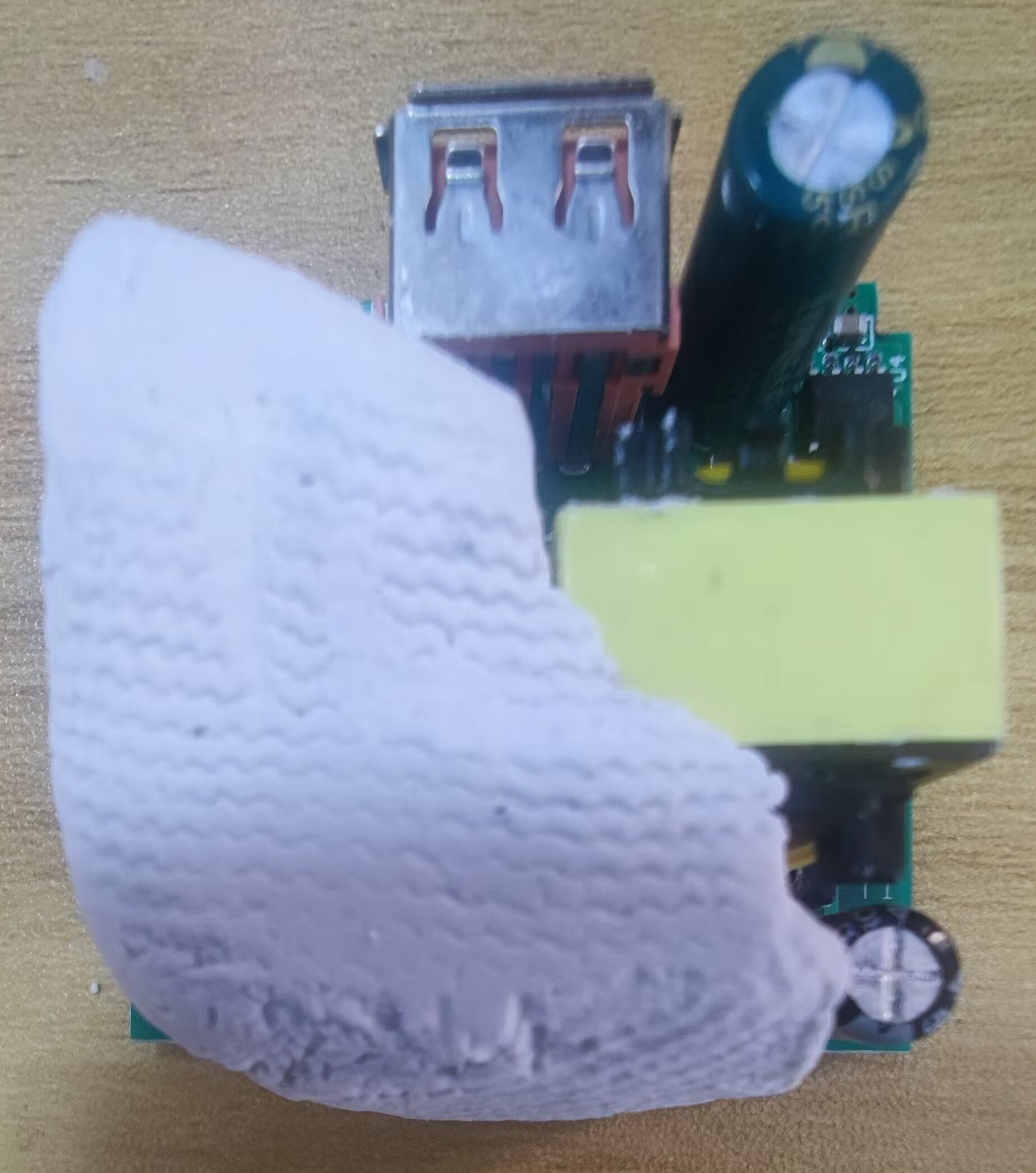

(1)特征照片：

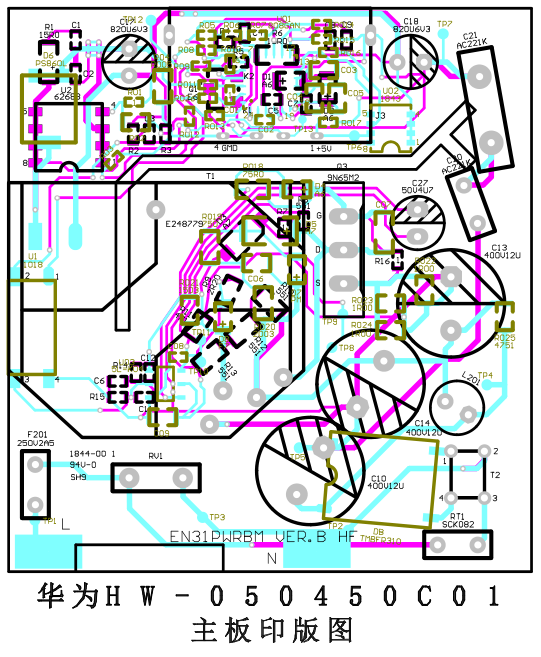

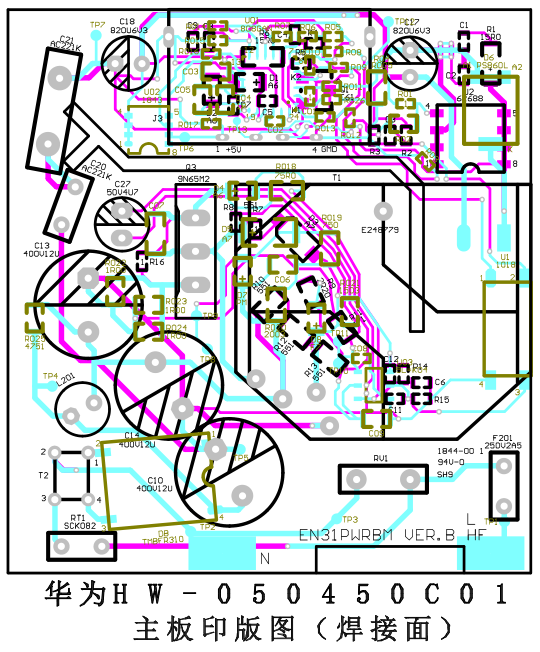

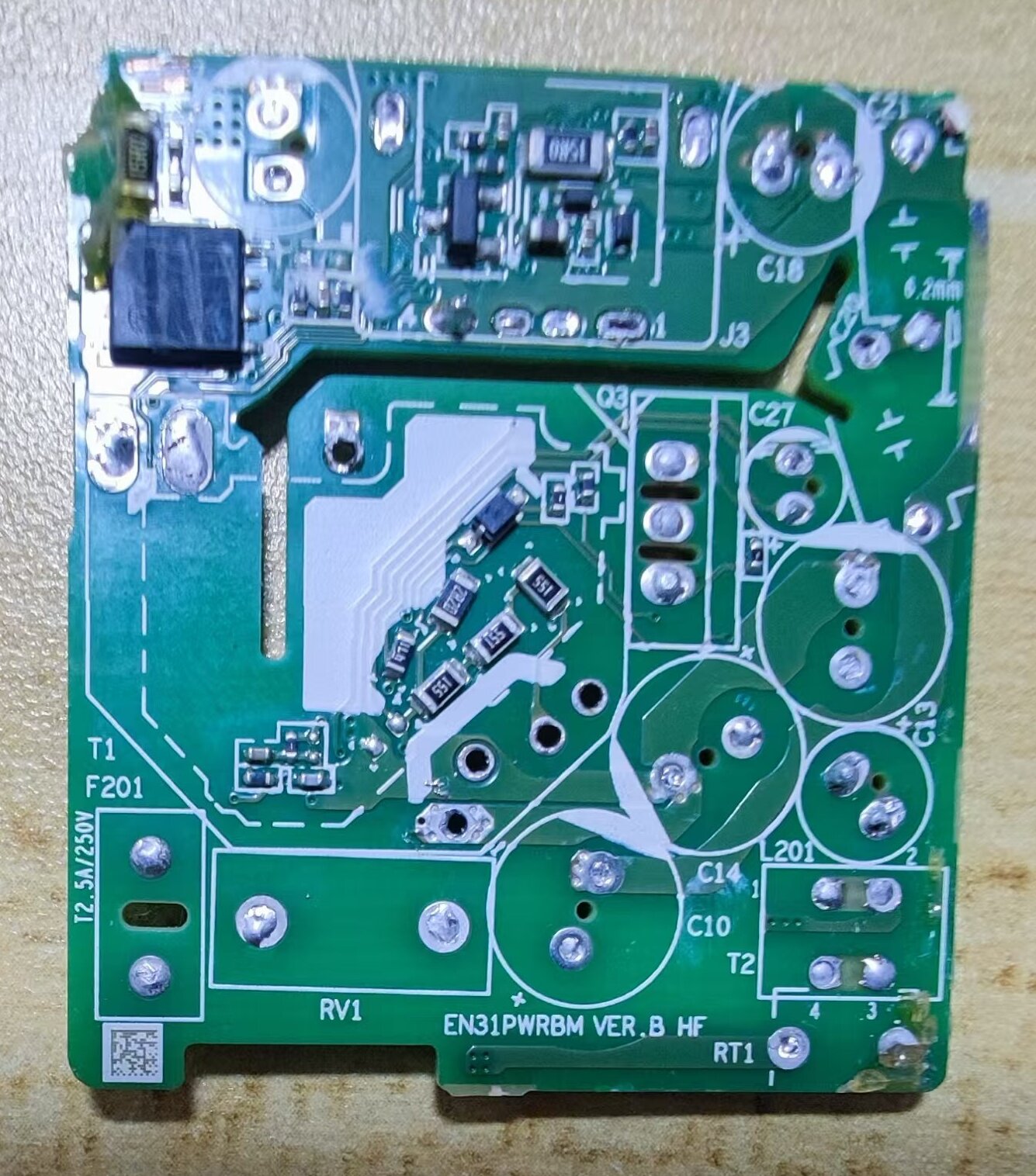

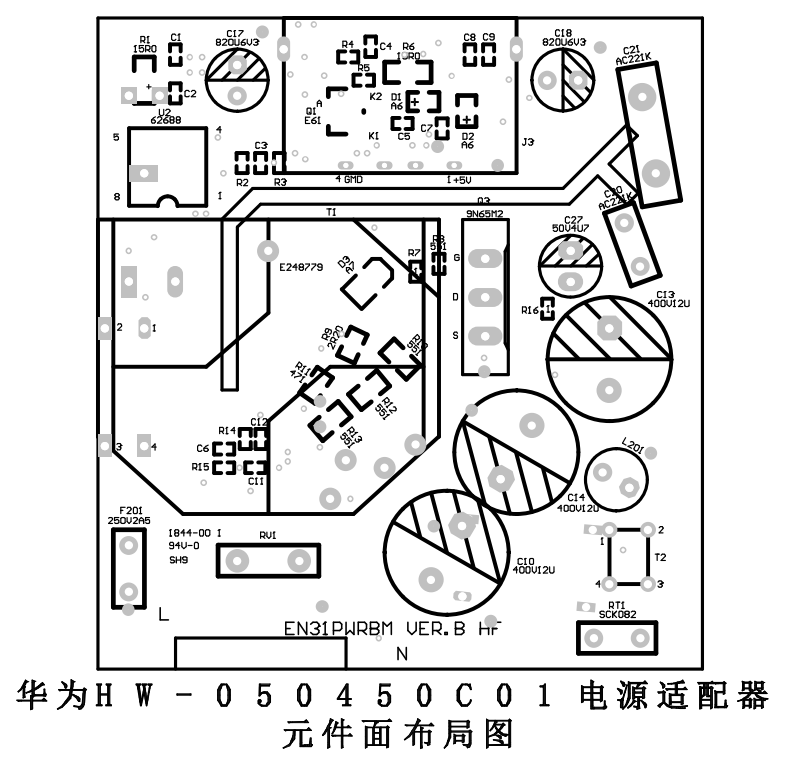

（2）印版图：

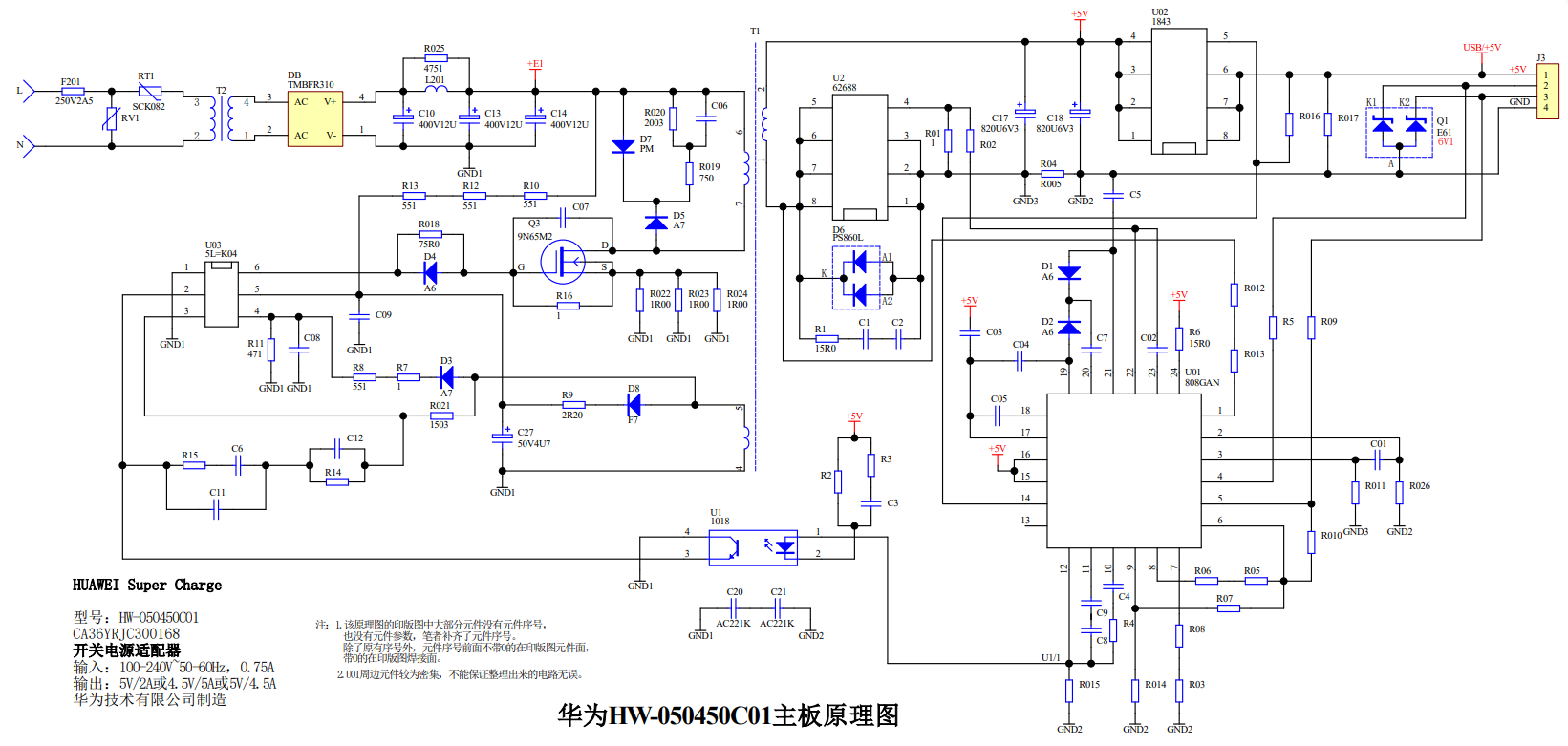

（3）原理图：

（4）PDF文件：
华为HW-050450C01主板印版图（焊接面）.pdf (85.68 KB, 下载次数: 0) 华为HW-050450C01主板印版图.pdf (80 KB, 下载次数: 0) 华为HW-050450C01主板原理图.pdf (231.35 KB, 下载次数: 0)

3.华为HW-110600C02

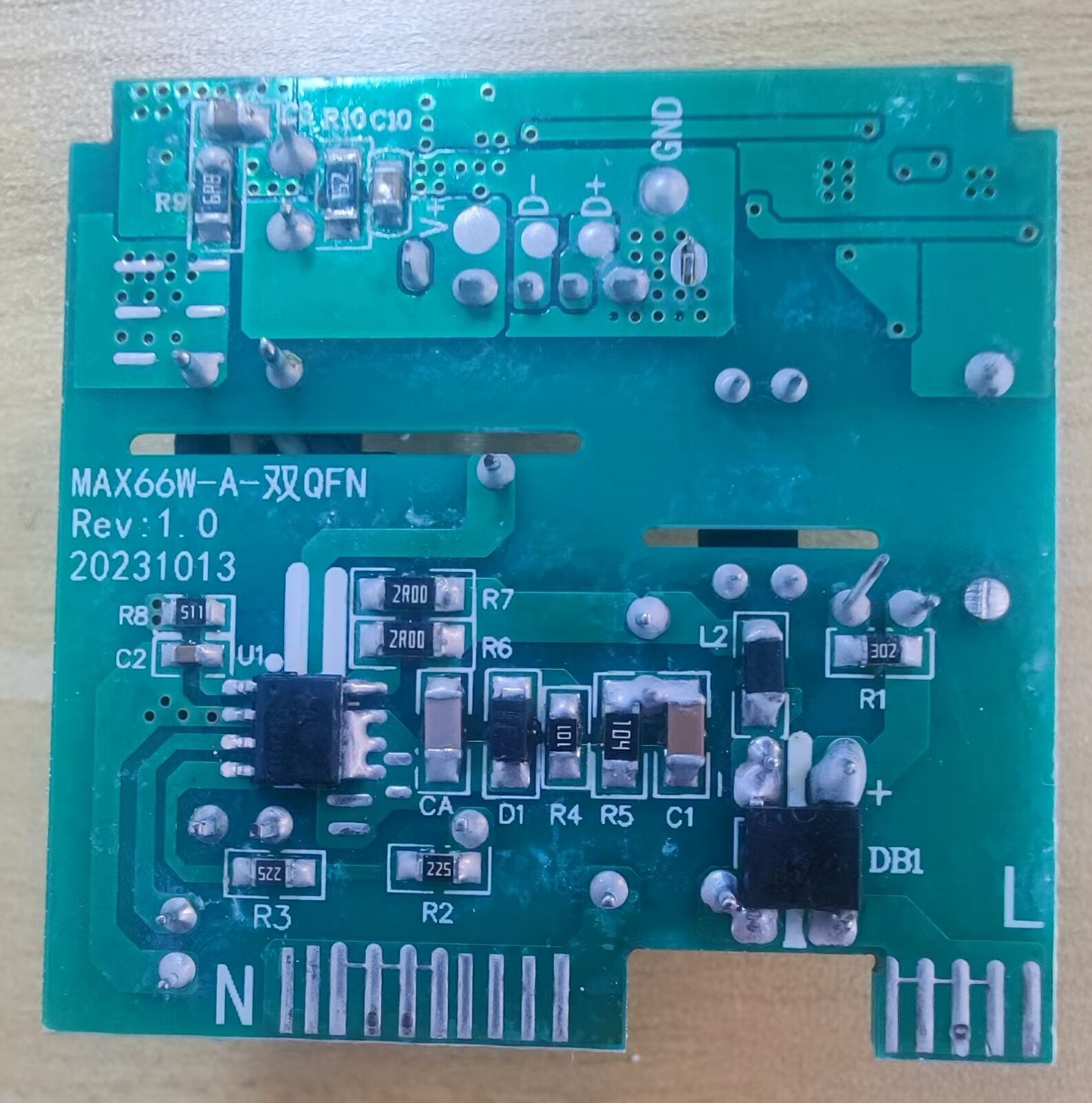

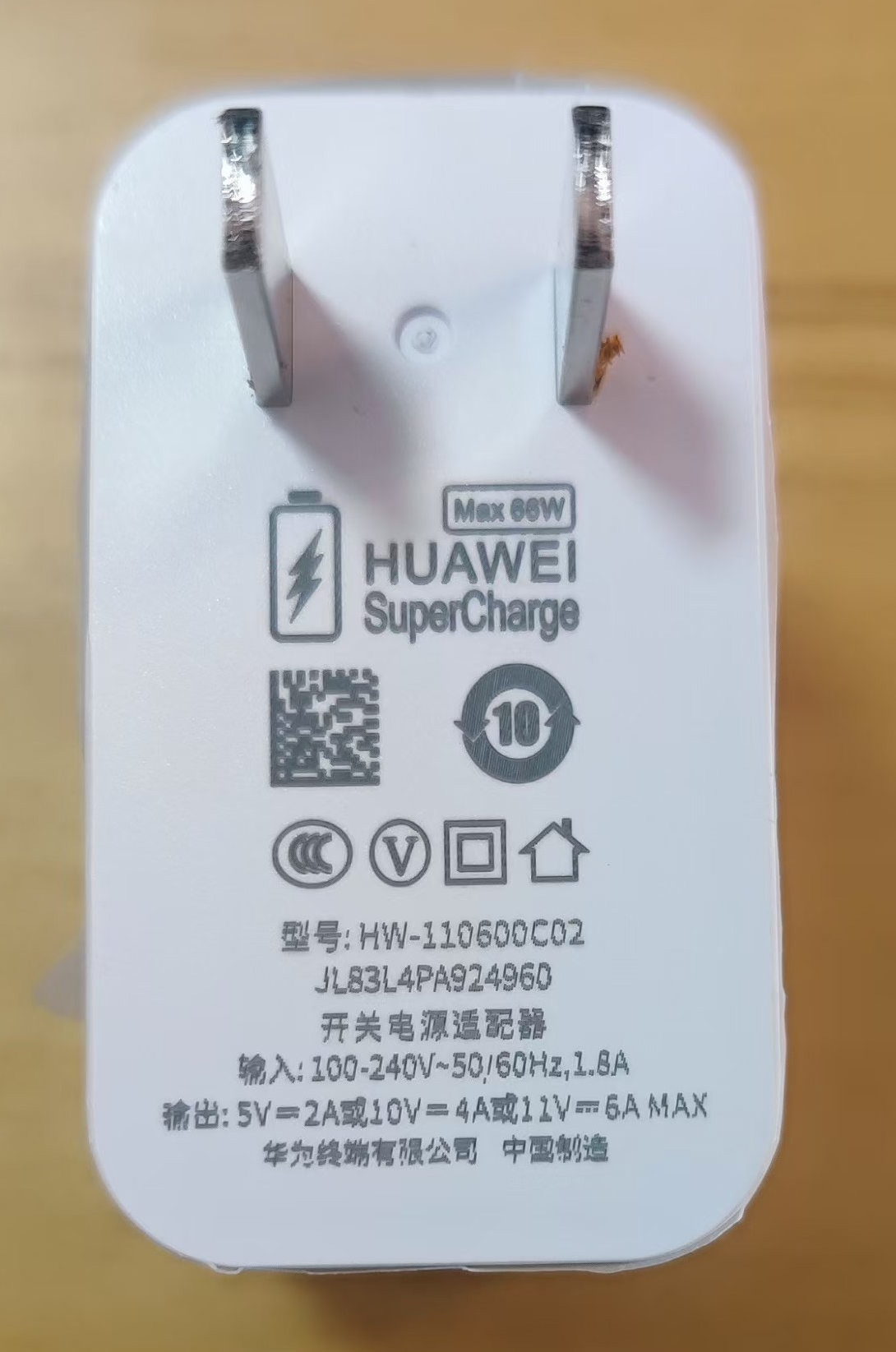

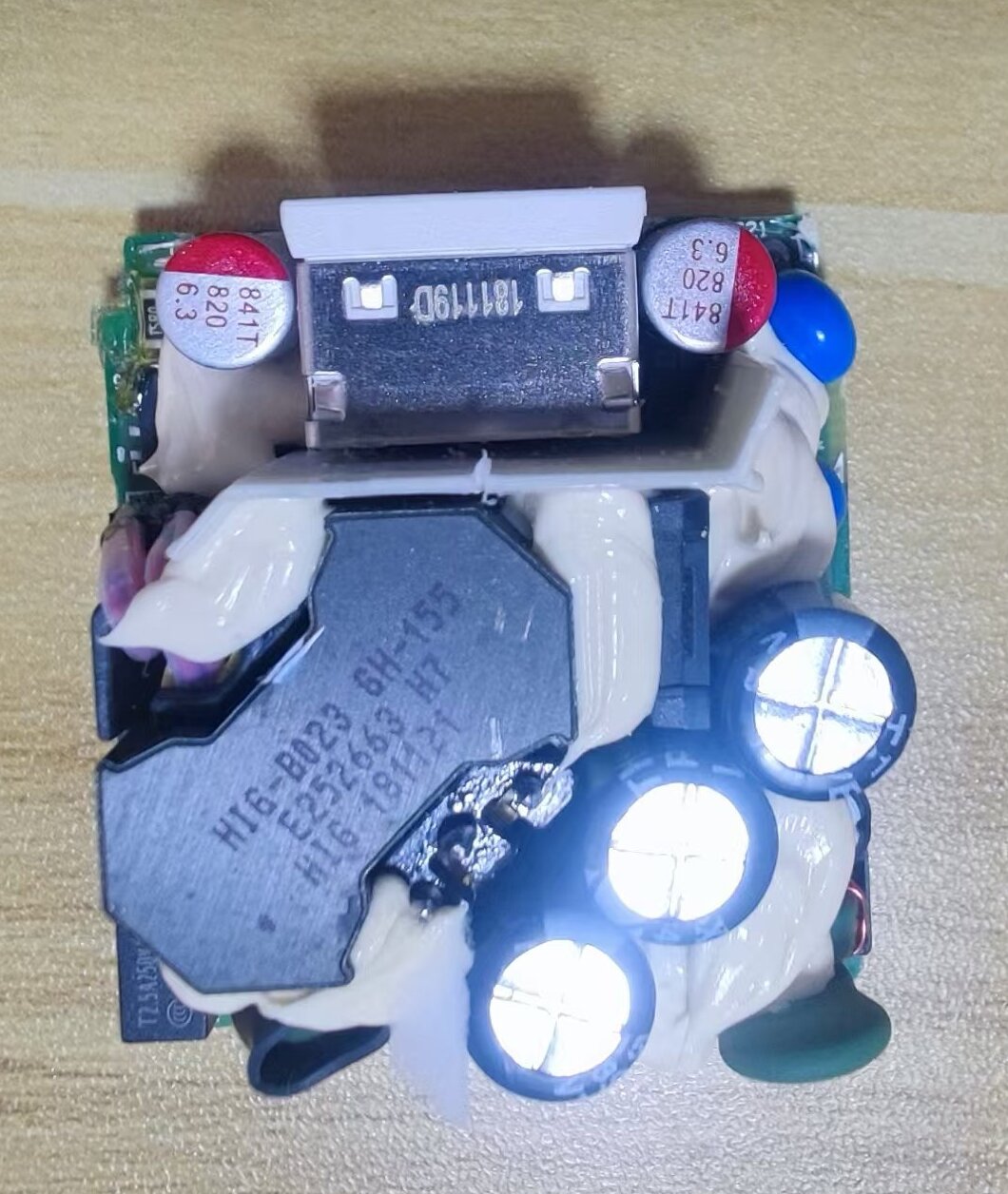

（1）特征照片：

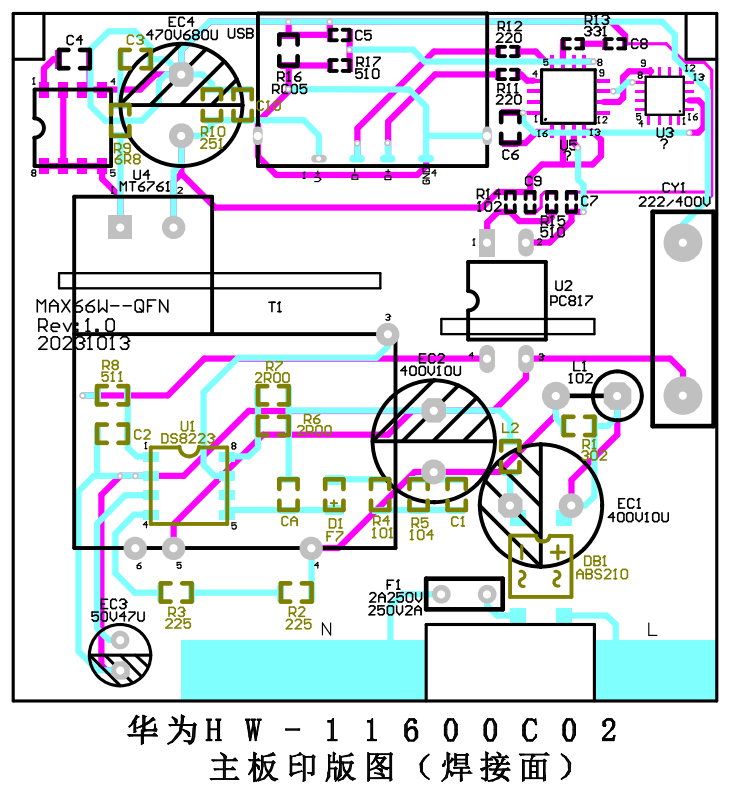

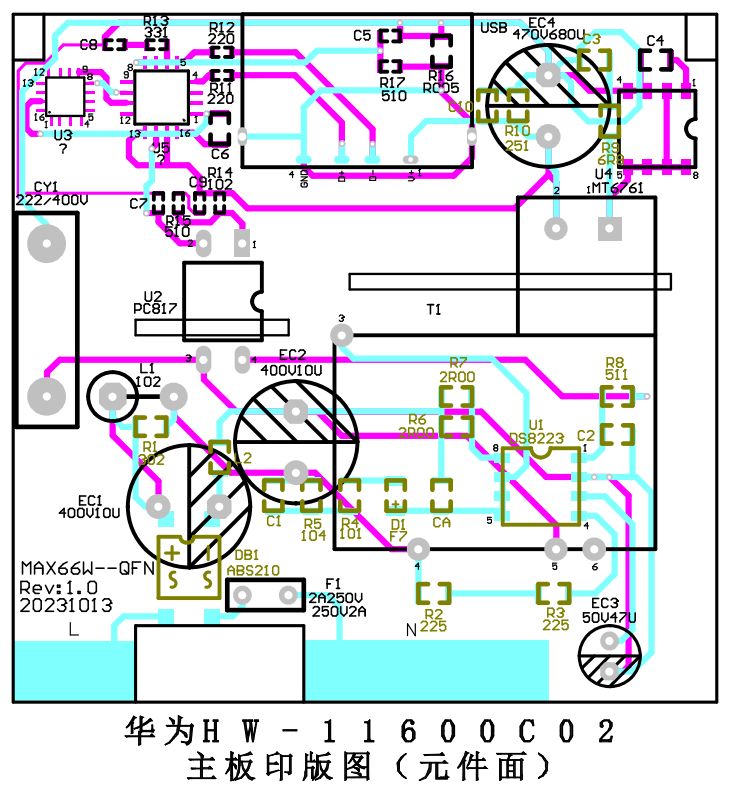

（2）印版图：

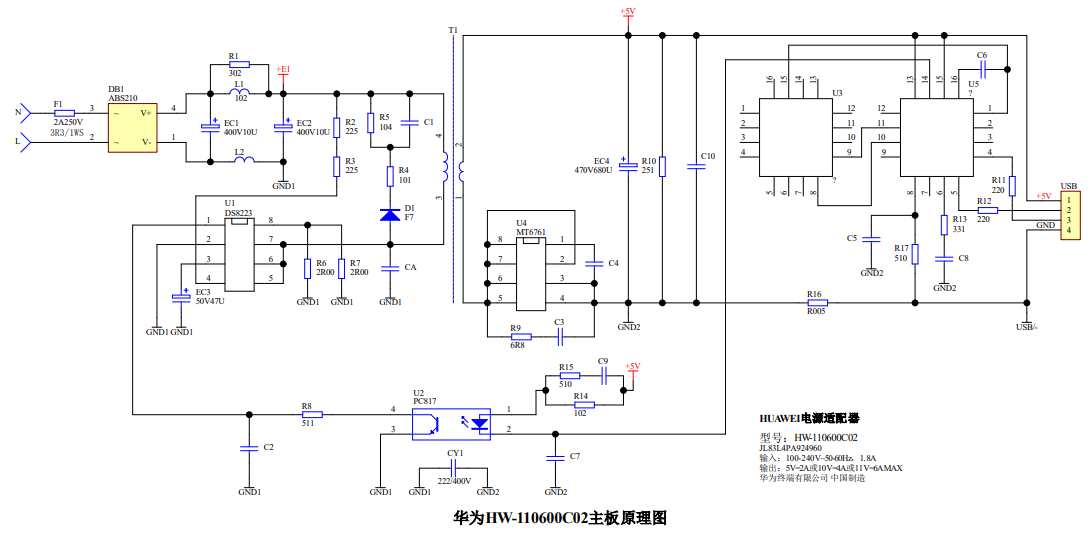

（3）原理图：

（4）PDF文件：
华为HW-110600C02印版图（焊接面） (2).pdf (53.79 KB, 下载次数: 0) 华为HW-110600C02印版图（元件面）.pdf (52.28 KB, 下载次数: 0) 华为HW-110600C02原理图.pdf (214.93 KB, 下载次数: 0)
