20.YY4u-01 4口手机充电器

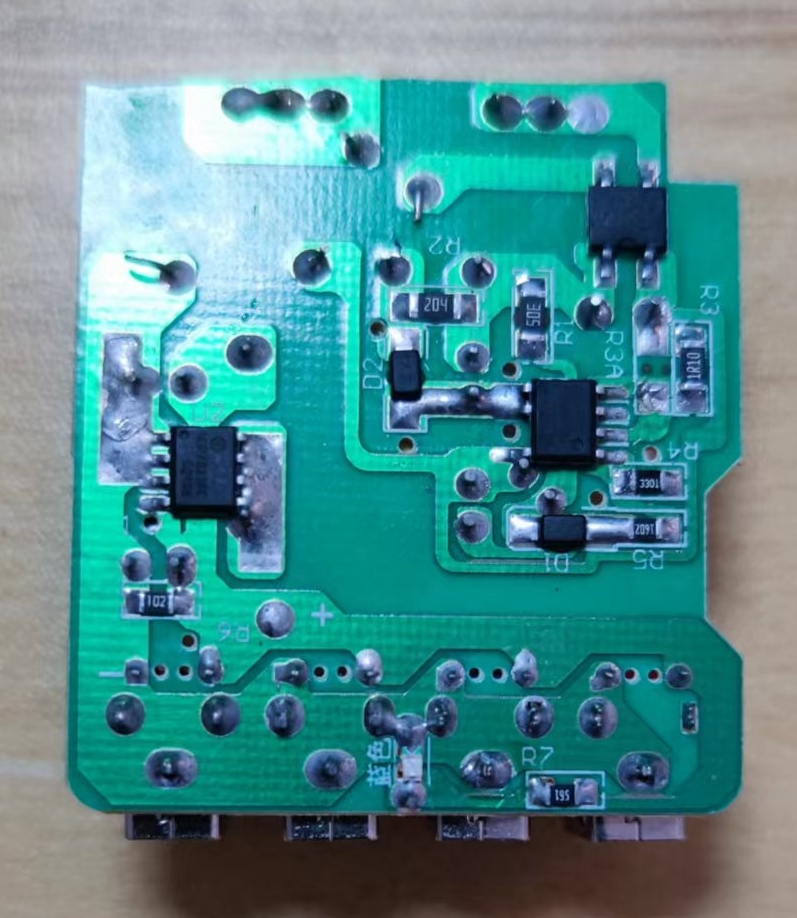

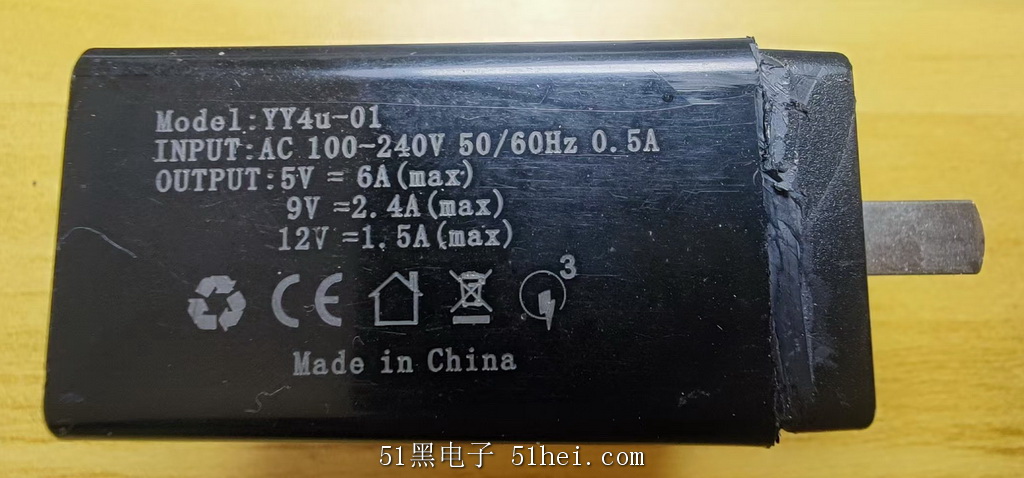

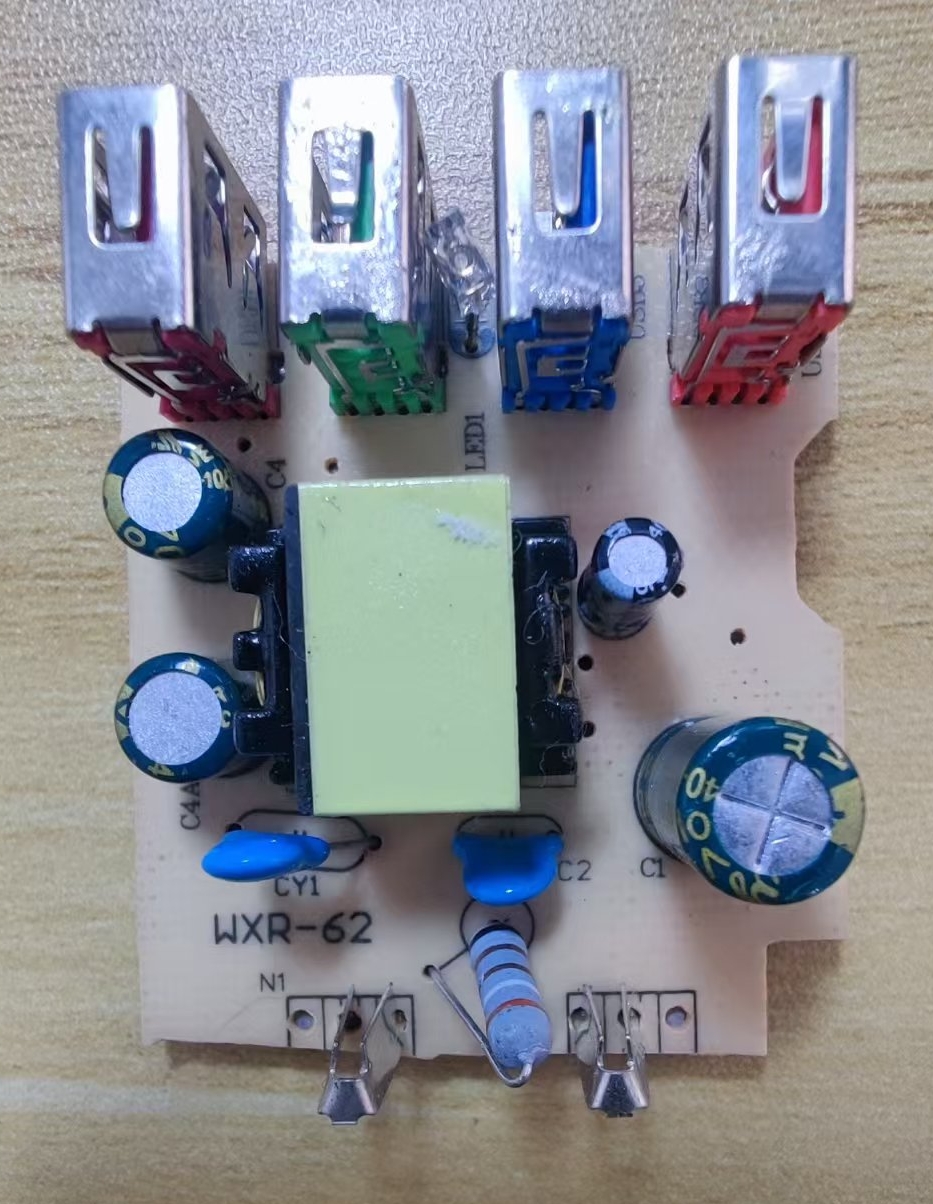

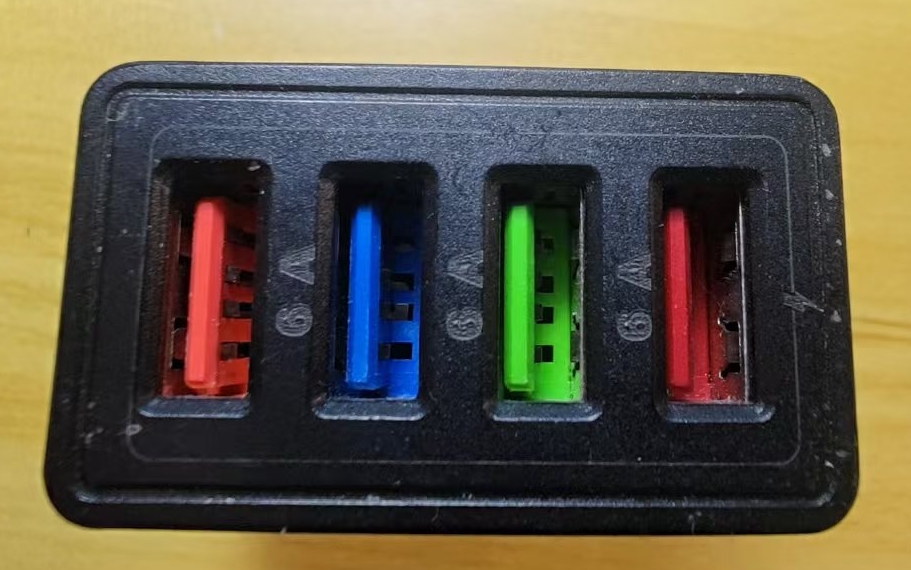

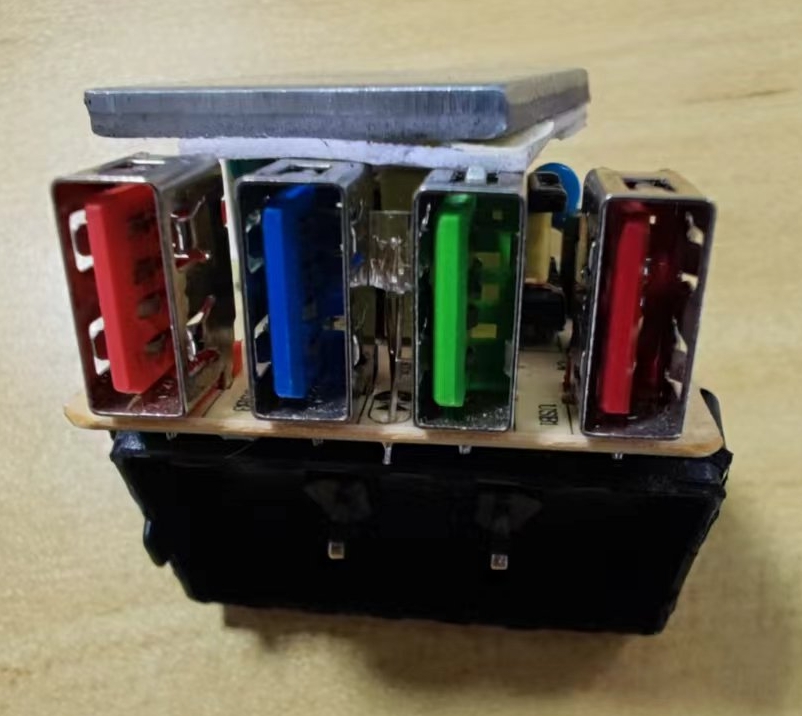

（特征照片）：

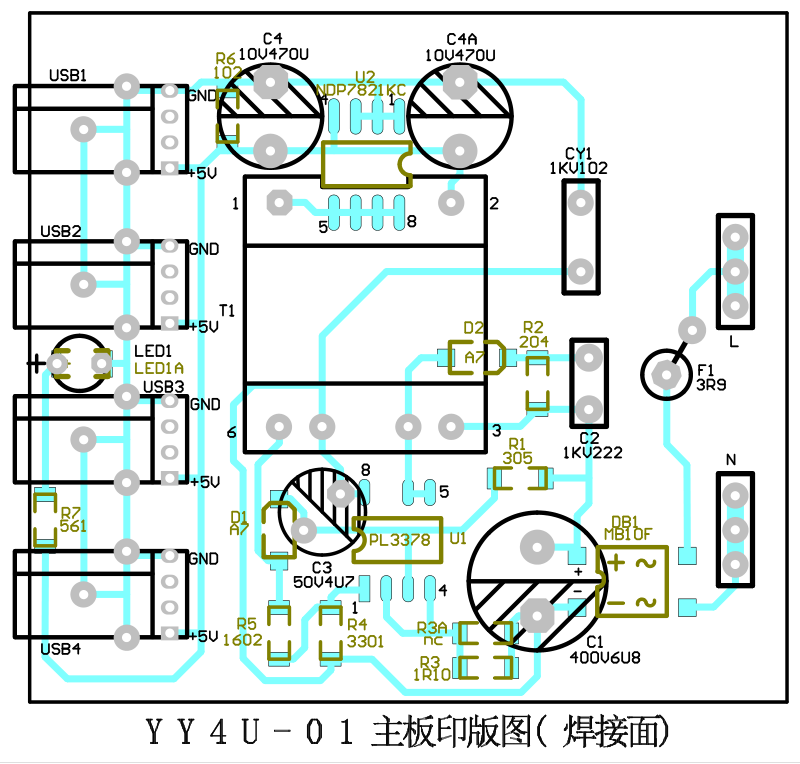

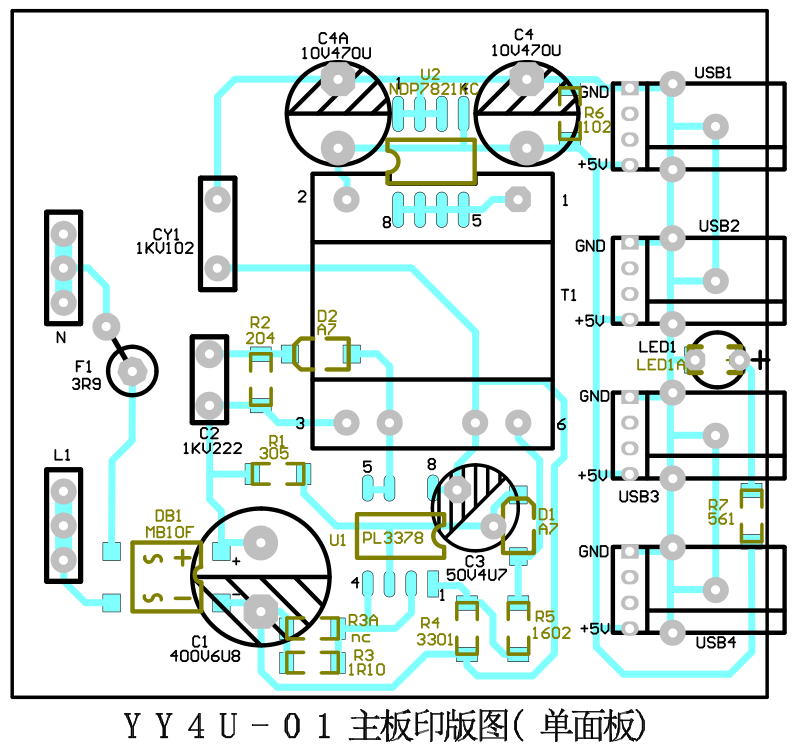

（2）印版图：

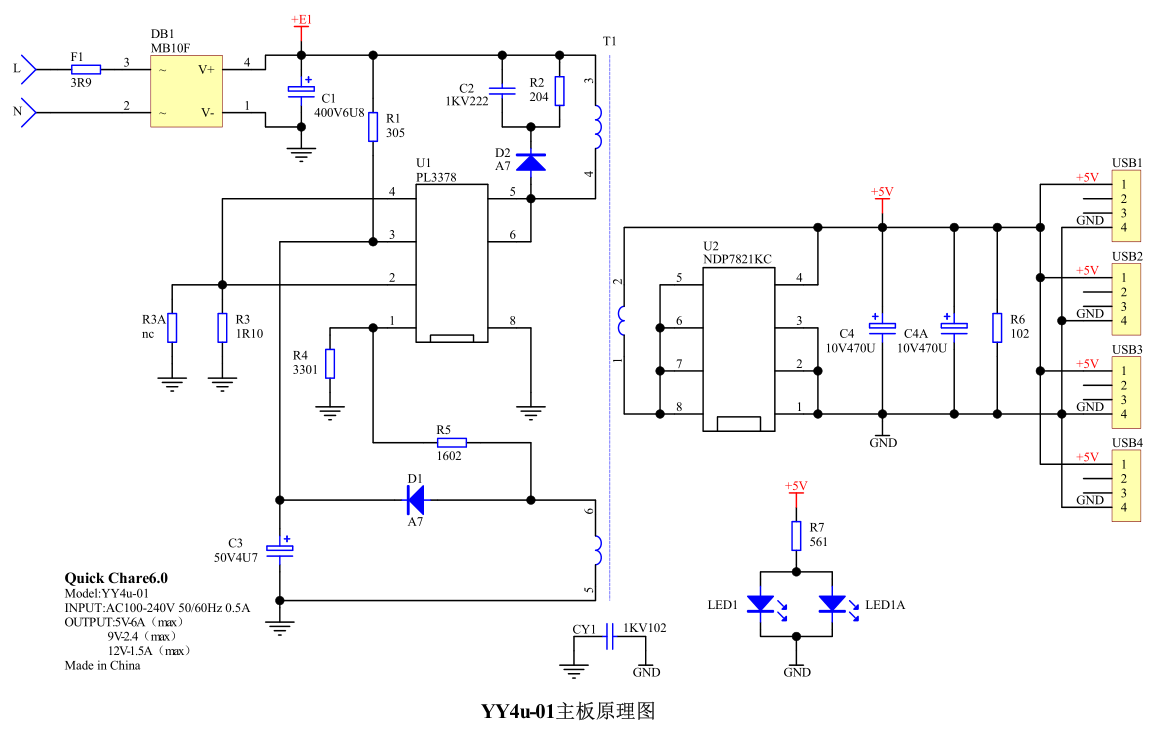

（3）原理图：
21.电池修复5USB口手机充电器

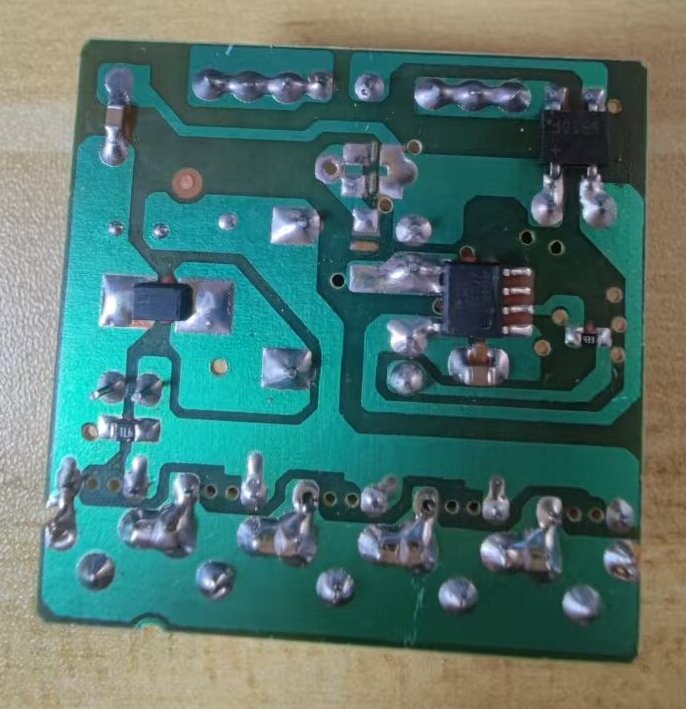

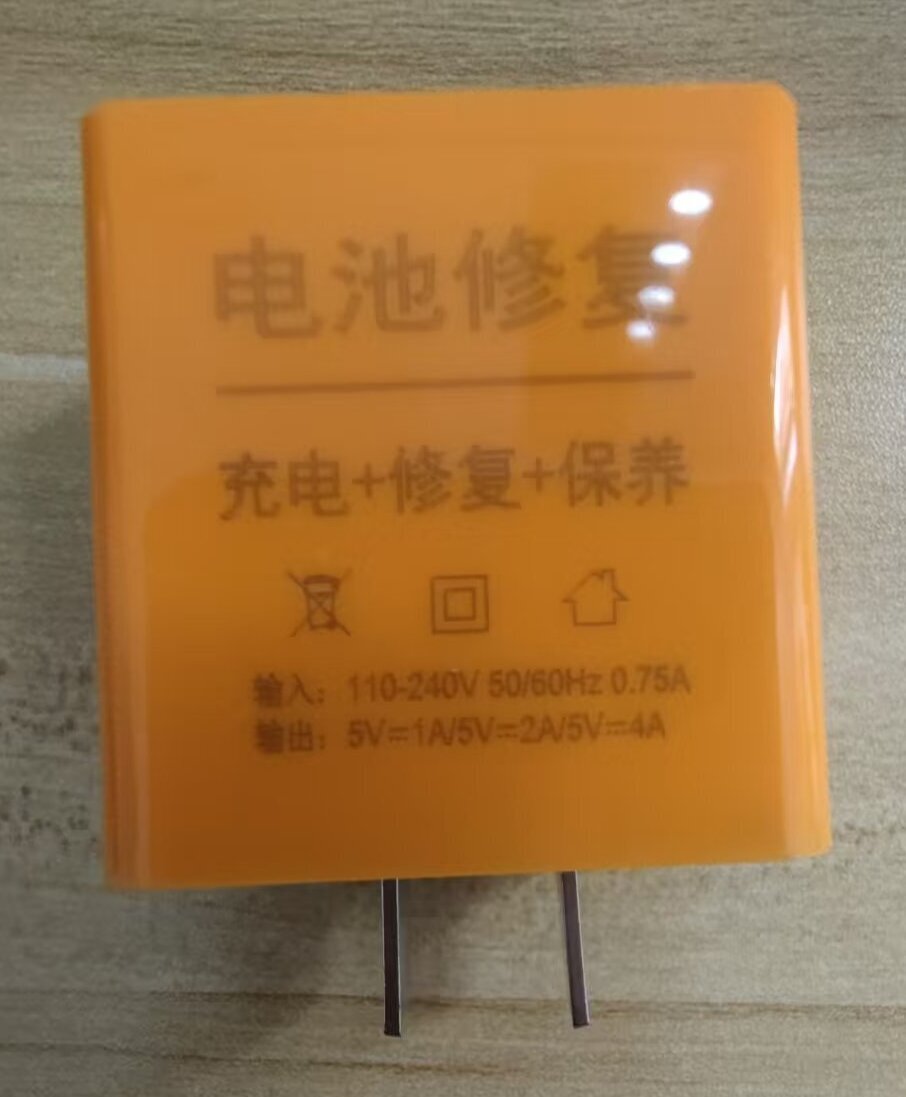

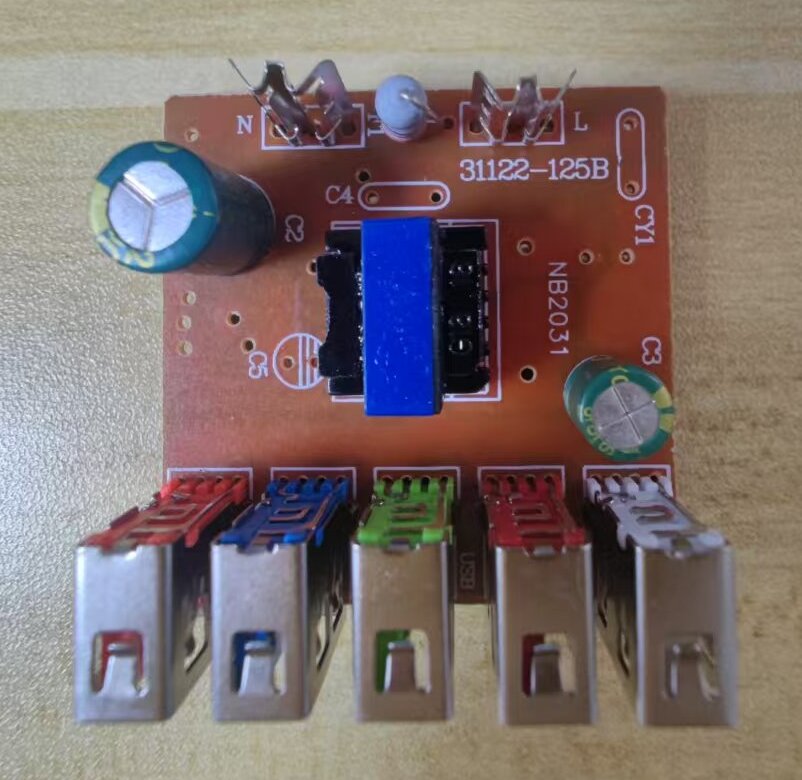

（1）特征照片：

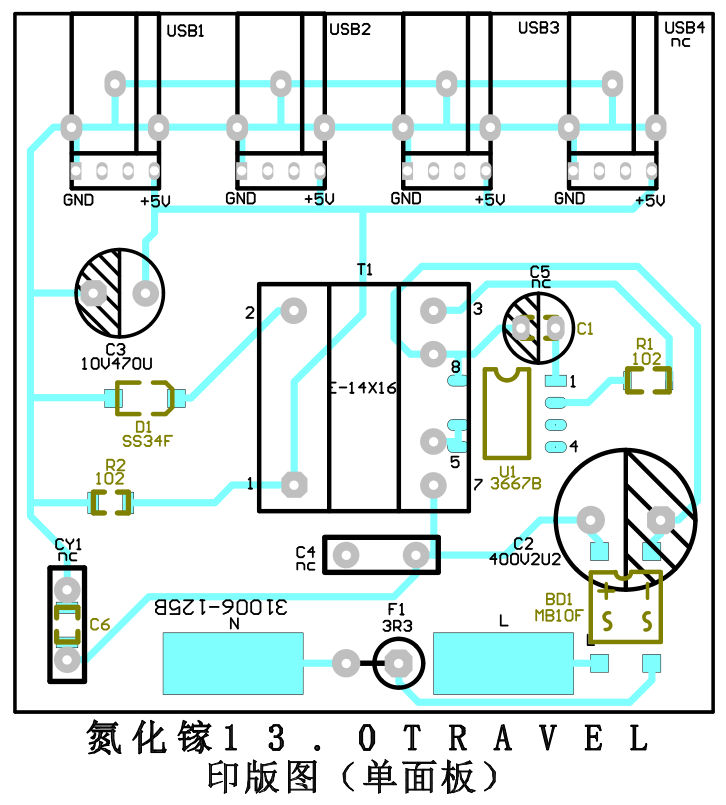

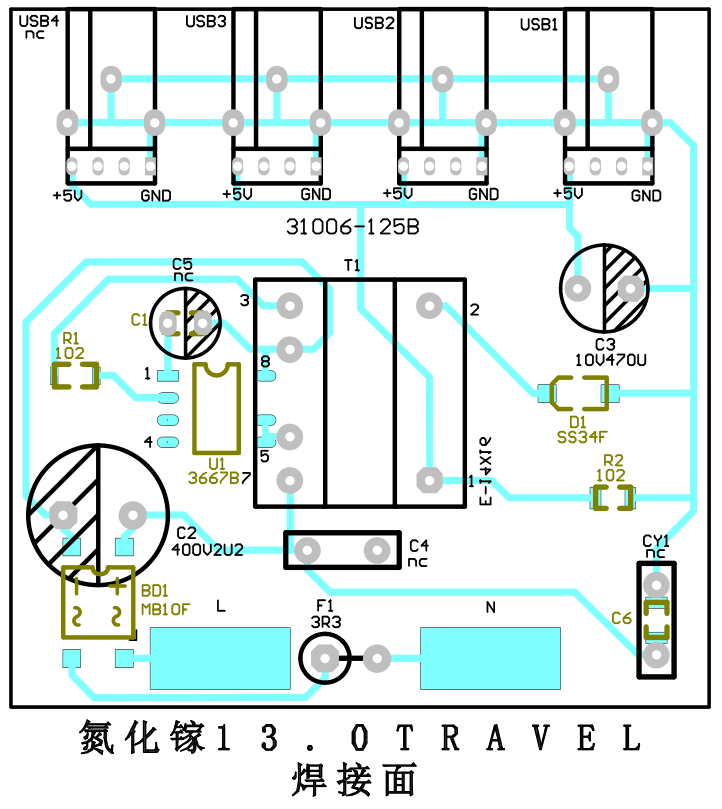

（2）印版图：

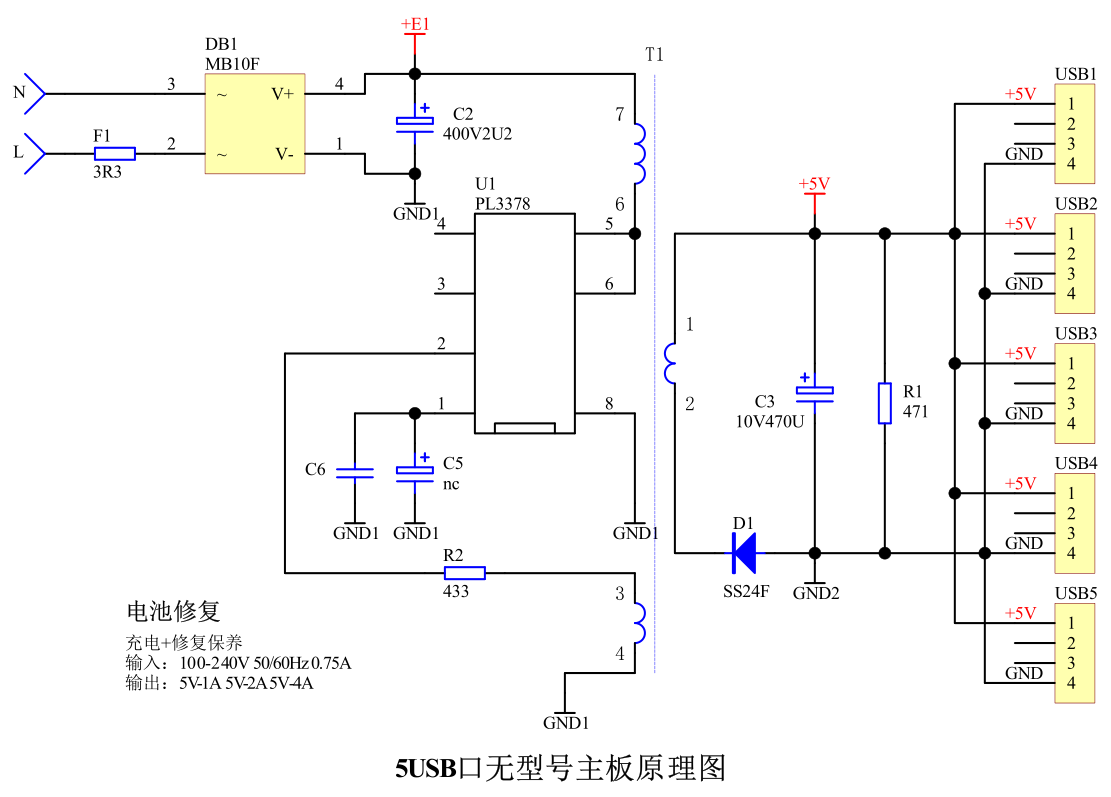

（3）原理图：
编后语：
手机电源适配器通常称为手机充电器或者充电头，它是手机最重要的必备的配件，在购买手机时厂家都会配备一只充电器。但是在实际使用中，一只充电器往往不够用，或者因丢失、损坏等原因还需另外配置充电器。 使用品牌手机最好配用相同品牌的原装充电器，使用其它品牌的充电器不能保证手机应有的充电性能。非原装充电器虽然也可以使用，但是其性能往往不如原装充电器，例如快充性能欠佳、充电电压不稳、发热量大等。 如果购买原装品牌充电器，售价通常在几十至上百元。而网上的非原装充电器二十多元甚至不到十元就可买到一只，似乎也可以使用。那么原装充电器与非原装充电器到底有多大差别呢？ 网上有大量对原装充电器进行物理性拆解的文章可供读者参考。本文仅从电路结构的角度，对华为、小米、OPPO以及VIVO四厂家的7种原装充电器和14种非原装充电器总共21种充电器产品进行了剖析，并还原出它们的原理图，以便从电路结构的角度进一步深入了解原装充电器与非原装充电器之间的差别。 本文以及以“拆机理电路”为名发表的有关文字，其电路图制作的过程是首先复制出印版图，然后还原出原理图，随后用原理图生成网络表与印版图核对、修改，最后得到的原理图与印版图基本能保证一致。 本文所提供的印版图和原理图只是为了分析研究电路或者对电路进行修理，不支持仿制产品。若图、文中出现错漏，欢迎指正。
|
