QSUNRUN8586D恒温热风器、拆焊台

ID:1167950 发表于 2026-6-9 09:44 | 显示全部楼层 |阅读模式

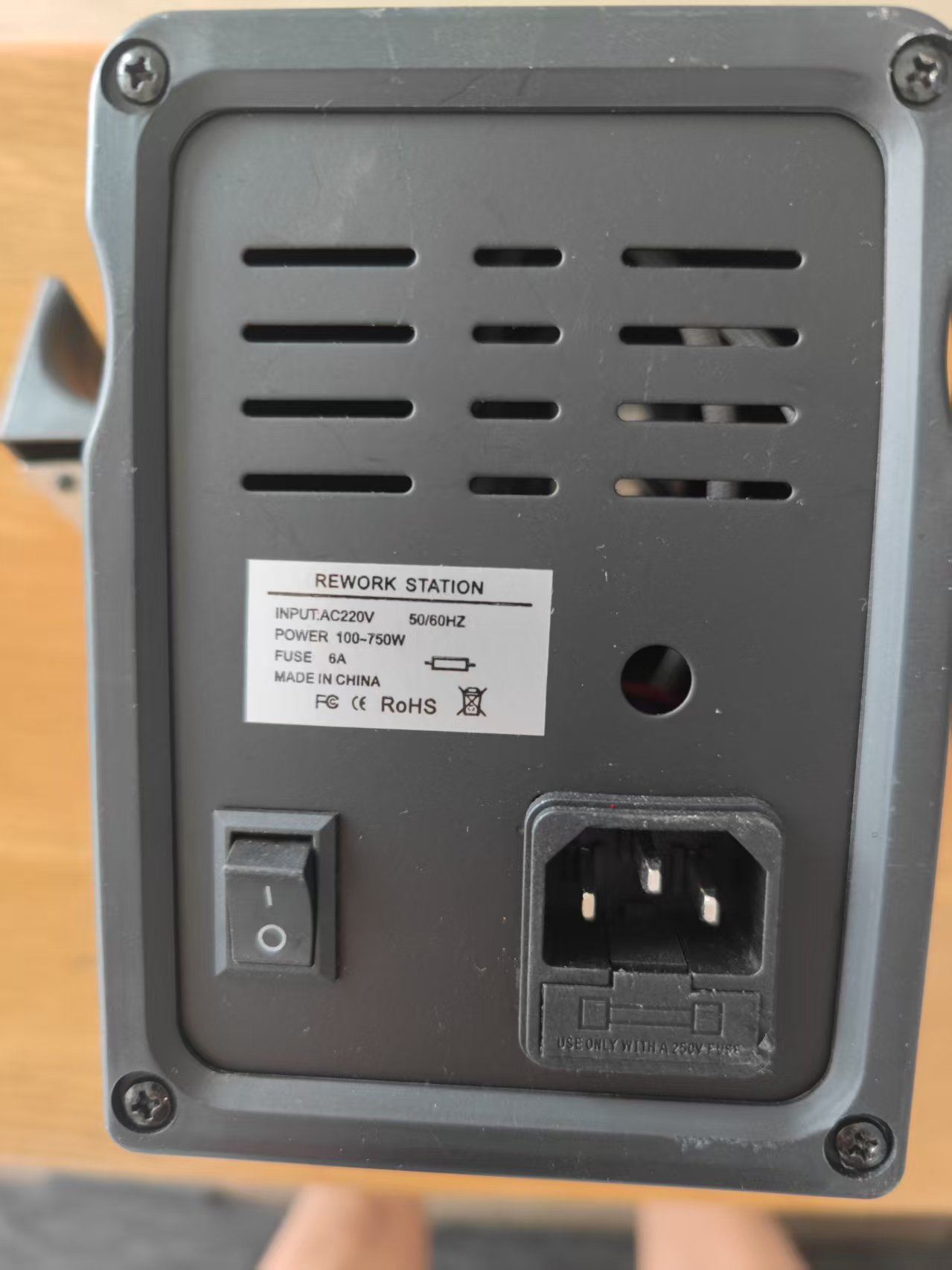

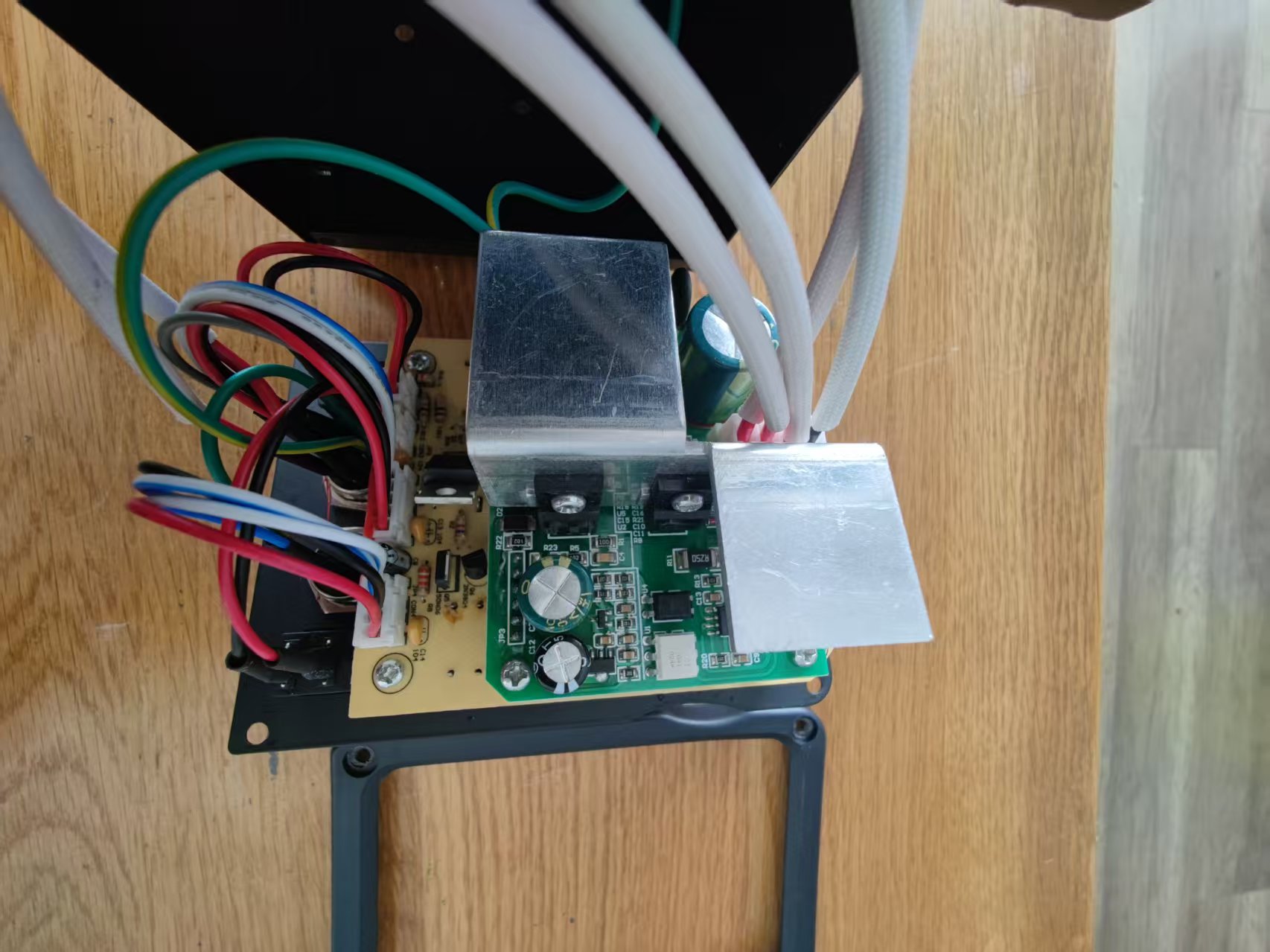

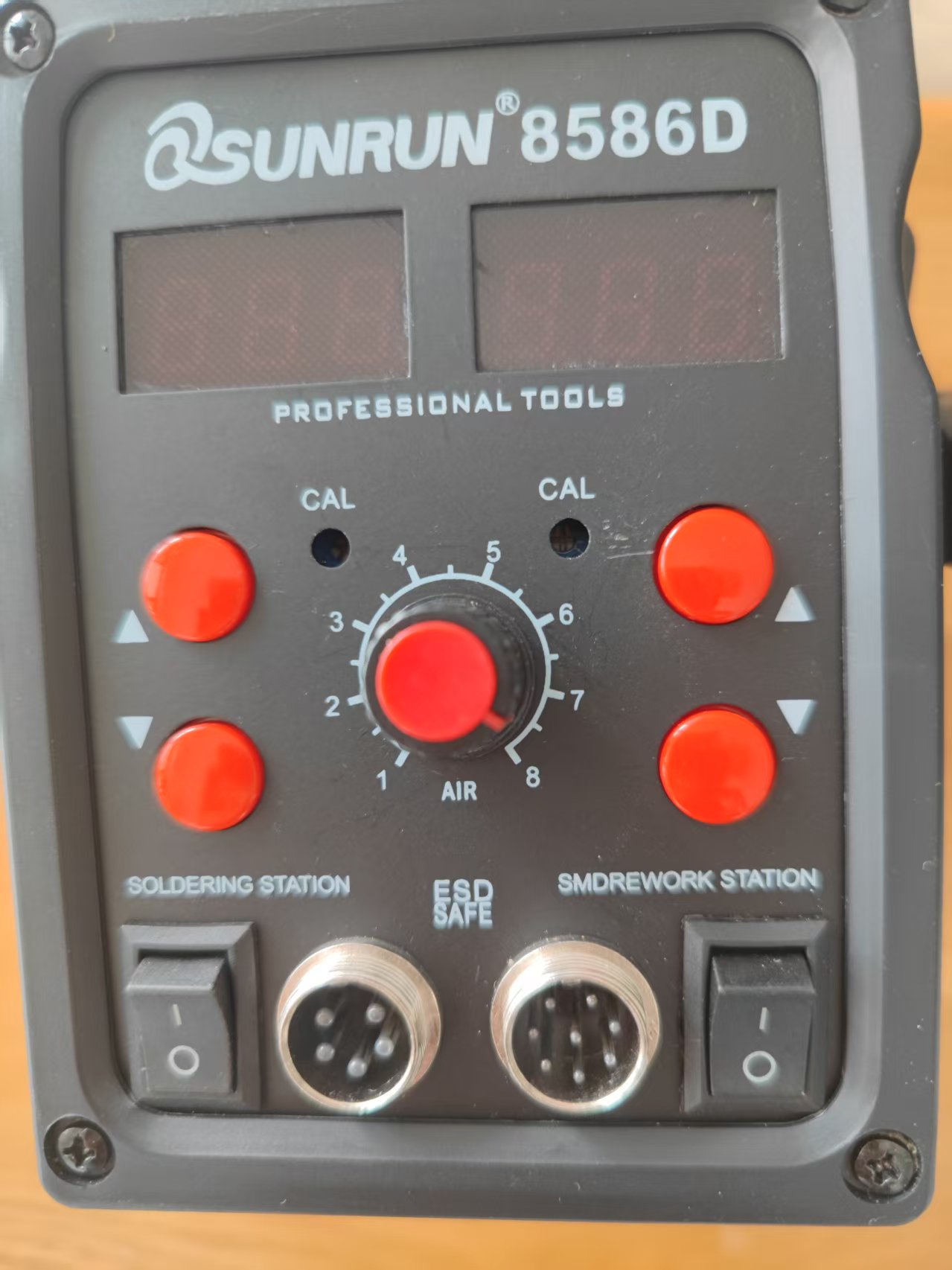

（1）特征照片：

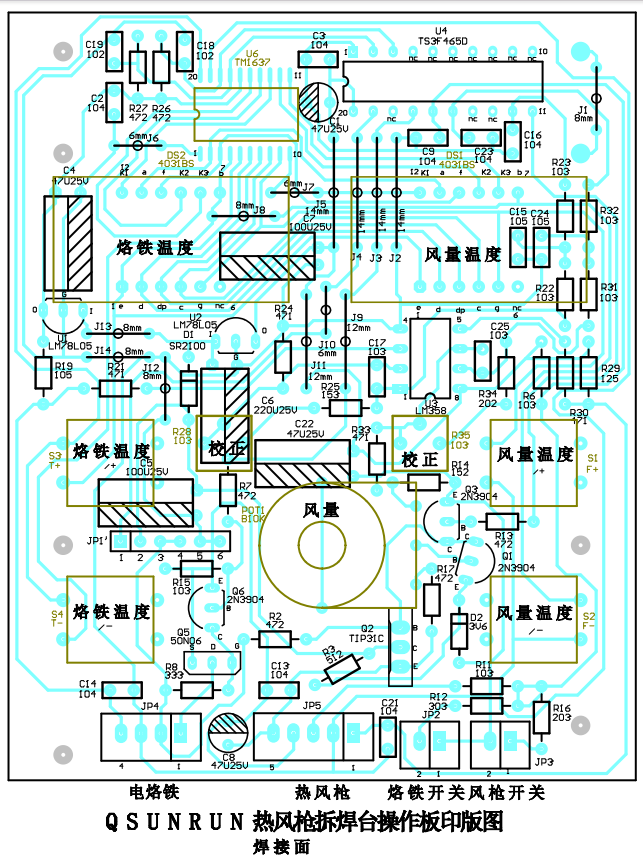

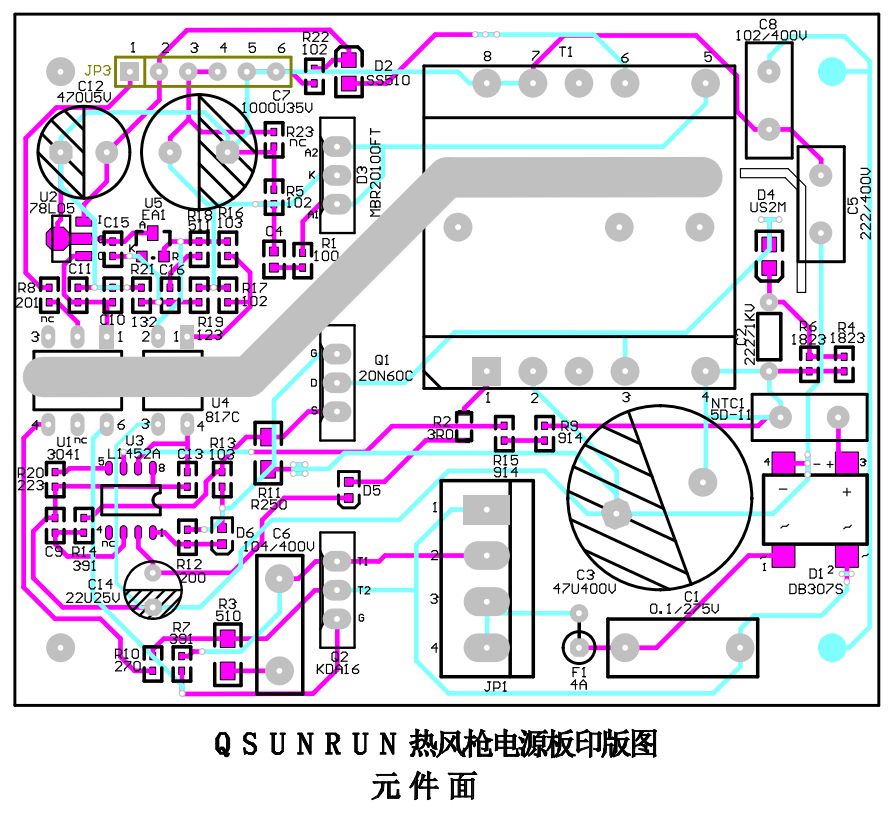

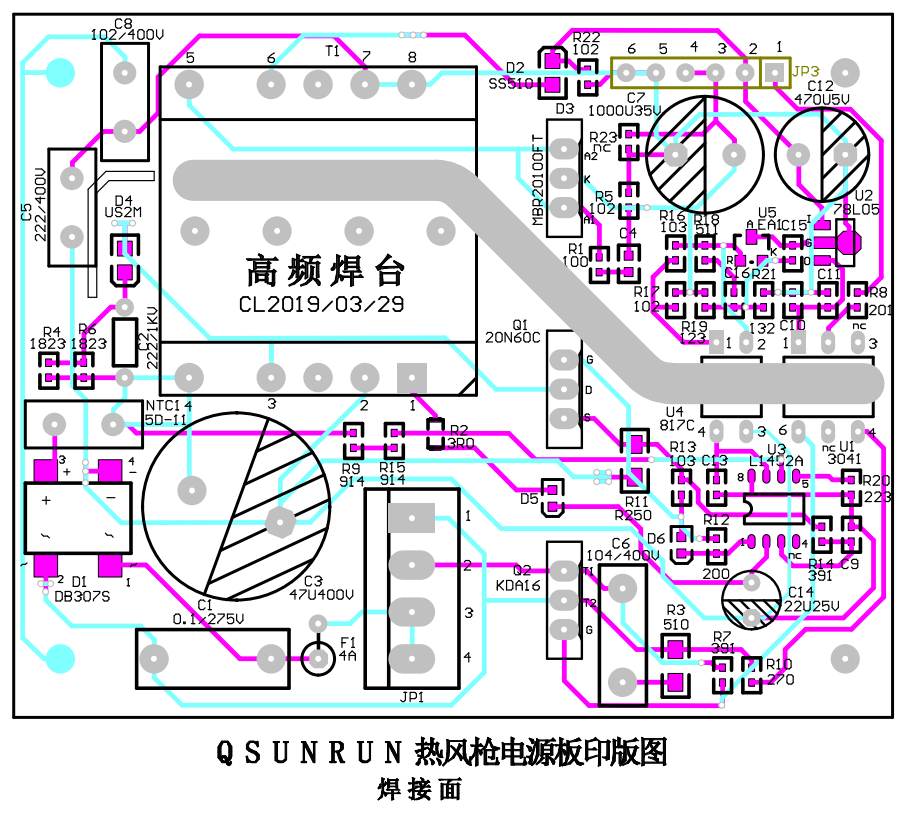

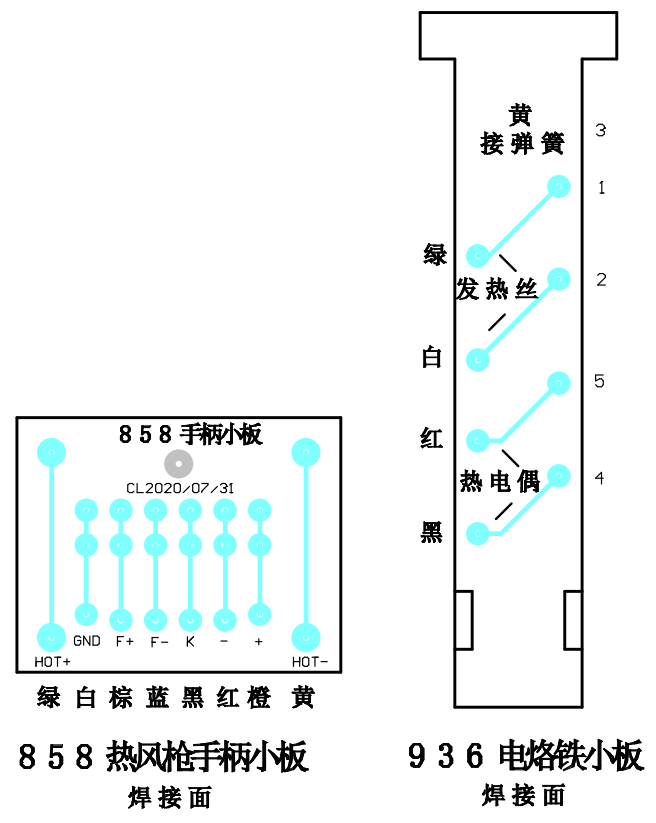

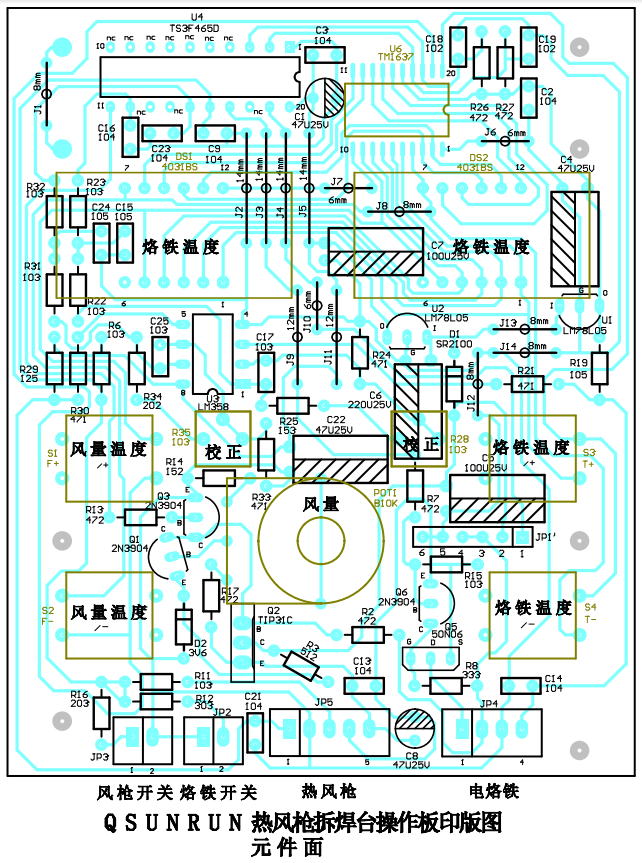

（2）印版图：

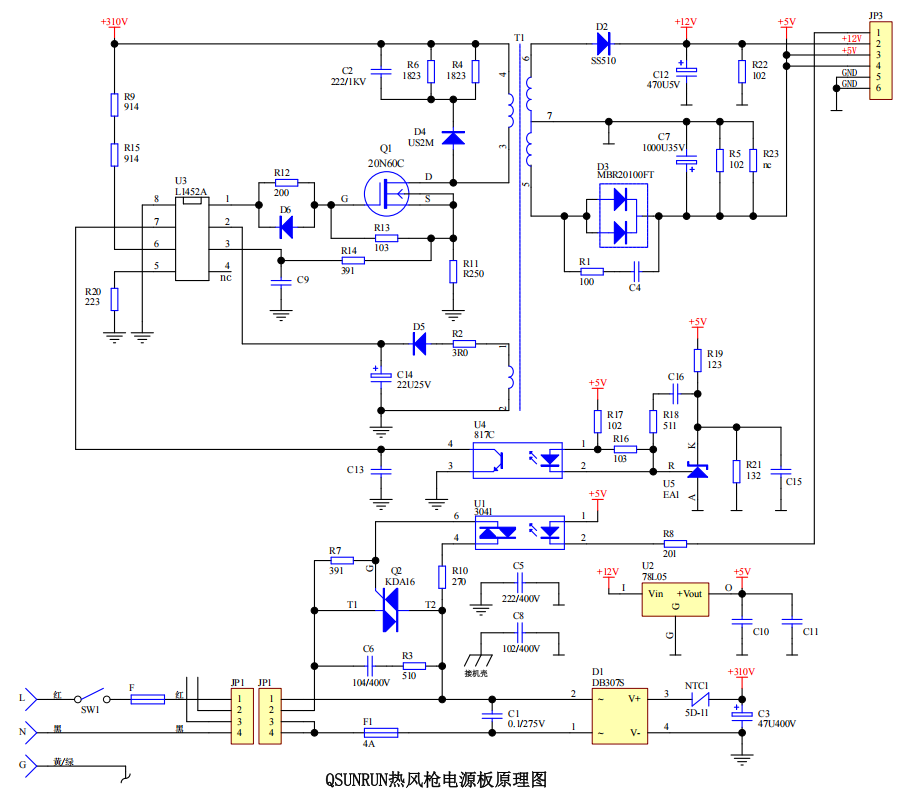

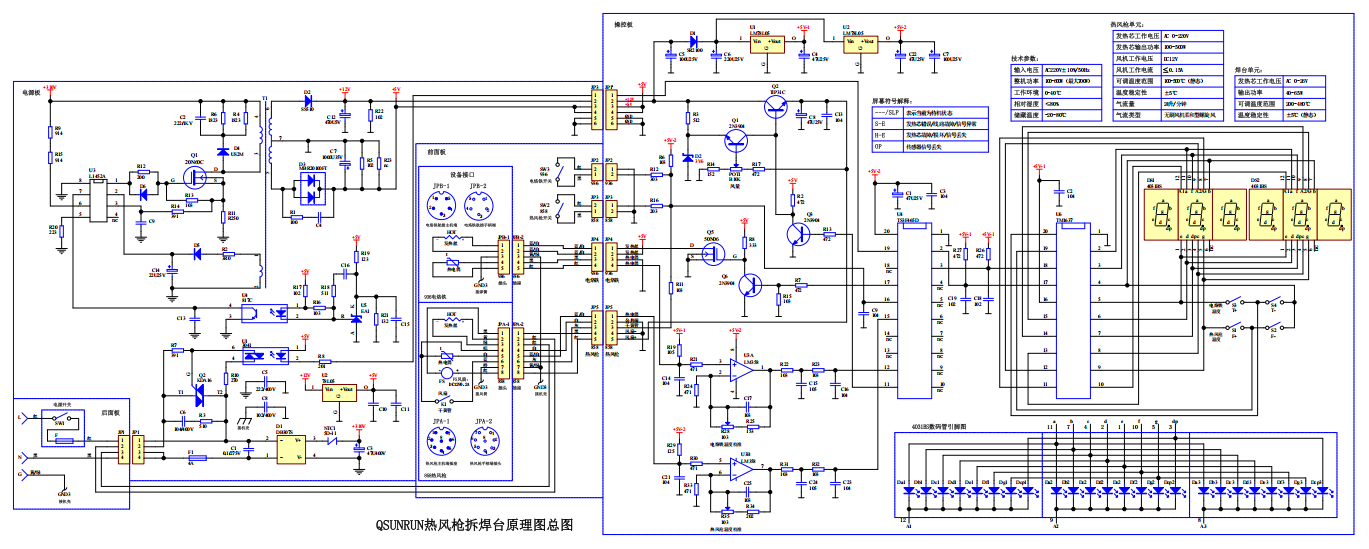

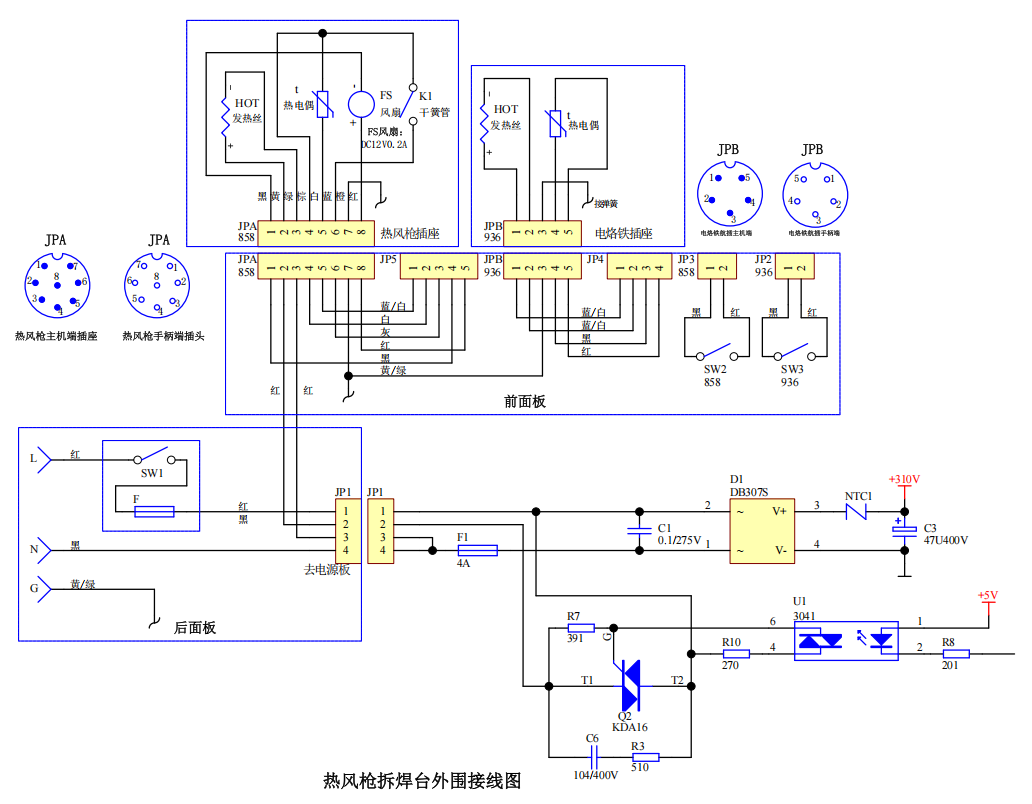

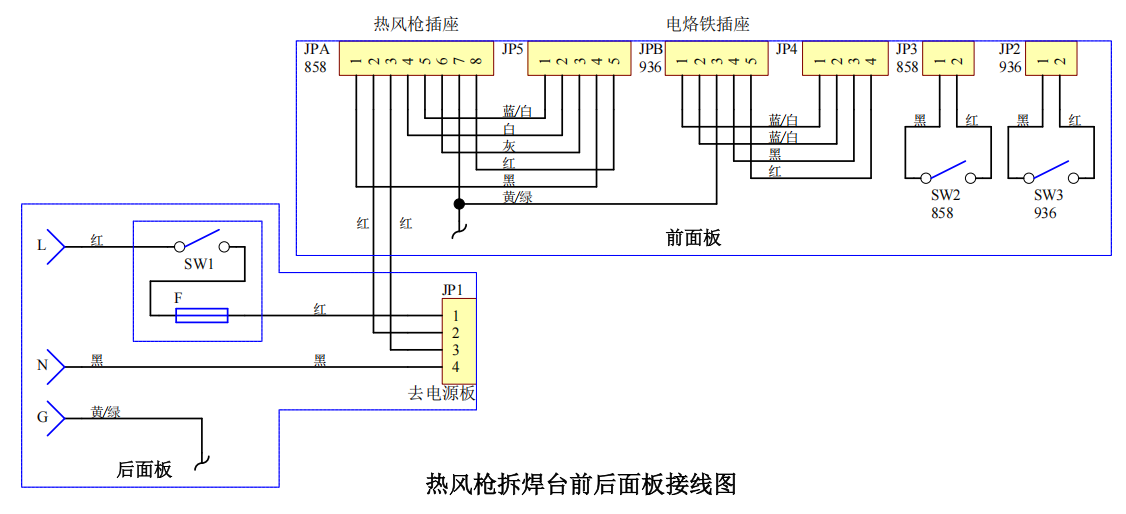

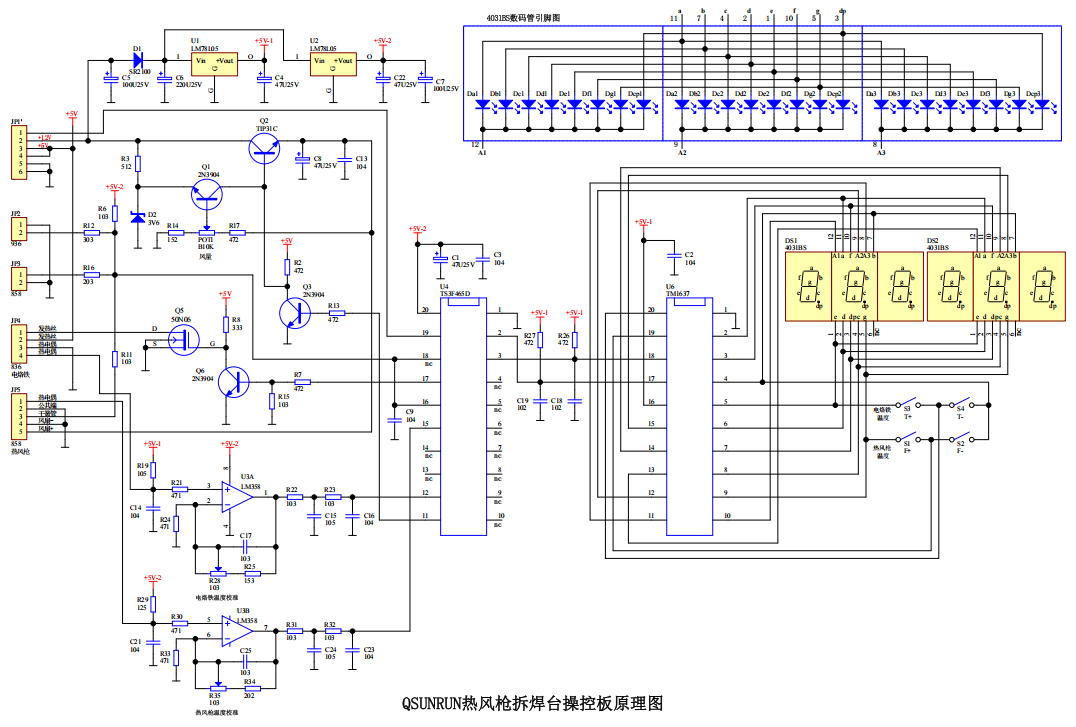

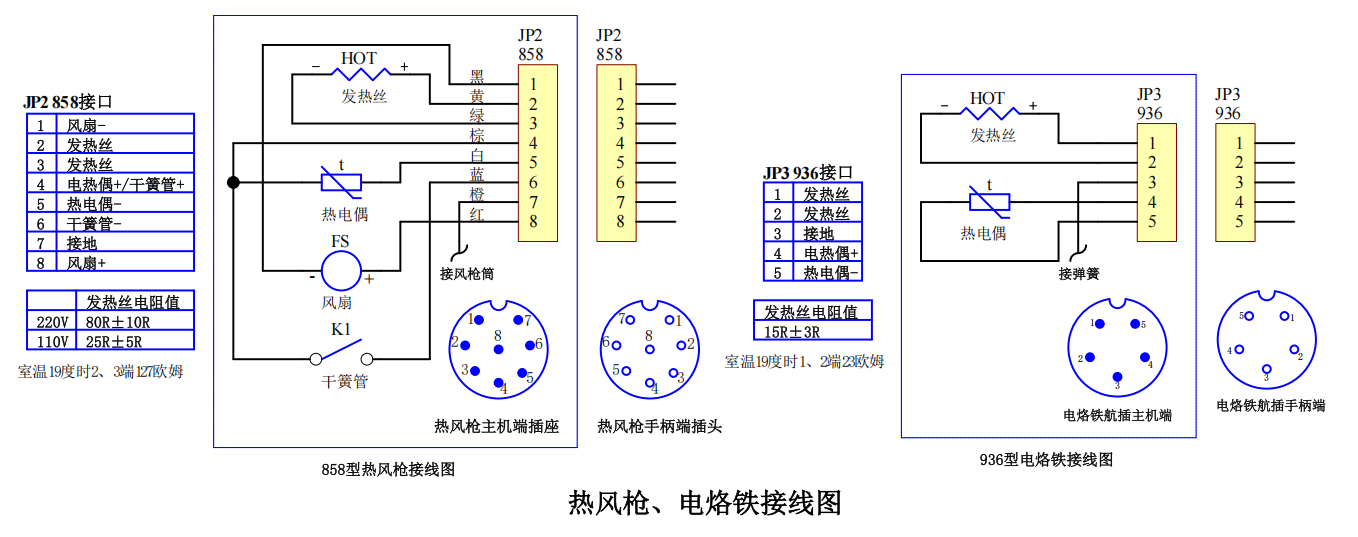

（3）原理图：







（4）PDF：

QSUNRUN恒温热风器、拆焊台操控板原理图总图.pdf (186.43 KB, 下载次数: 0)
