此文章非原创，但是本人亲自整理，主要目的就是技术交流，分享给不会添加器件的同学。本人最近在写一篇论文，里面遇到了仿真LM386音频功放芯片，我相信大家对这个芯片都很了解了，因为我刚刚走进电子行业时，也就是我刚刚进入学校的研究室时，第一个作品就是用LM386搭建的音频功放，那时还不会看电路图，只知道按照图纸来连接，结果真的有效果了，那时对一个一点也不懂电路的人来说是多么的激动。
但是现在EDA软件非常强大。几乎常用的芯片在EDA软件里面都能找到。唯独LM386没有这颗芯片。所以让大家痛疼的事情就是想用它必须来搭建实物来验证，不能在EDA软件里面直观的仿真出来。
最近本人也搜集了一些关于EDA软件的资料，在这里毫无保留的分享给大家，主要是以大家常用的EDA软件Multisim10为例，就添加这颗LM386芯片。
LM386是一款低电压音频功率放大器集成电路（IC）。为了能够在Multisim10中仿真，并用它在Ultiboard的PCB设计，它需要使用在Multisim10组件向导来创建。
添加器件主要有：符号文件（LM386.sym）和SPICE模型（LM386.cir）。
下面来添加LM386.
启动Multisim10。在“工具”，选择“组件向导”。
第1步：输入组件的信息。
2步：输入封装信息。主要用于Ultiboard的PCB设计。
点击“选择一个封装”
这里面有5000个封装在master数据库中。为了找到我们需要更轻松地之一，点击“过滤器”。点击“添加行”，并从下拉菜单中选择下的“列”，“封装”。将“操作”到“包含”，进入“DIP8”下的“值”，如下图所示。
选择“Ultiboard的DIP8”封装。
点击“选择”。在封装信息窗口的管脚数设置为8。
步骤3：输入符号信息
点击“编辑”，打开符号编辑器。
下载文件LM386.sym并记住下载的路径。（最好不要有中文路径）在符号编辑器中点击“文件”， “打开... ”，打开LM386.sym文件
不要更改任何出现在符号编辑器底部的引脚信息。点击“退出”，回答“是”的“保存更改？”
第4步：设置引脚参数。点击“下一步”，并改变引脚类型的不同引脚，以如下所示的值。
步骤5：符号和布局封装之间设置映射信息。点击“下一步” ，填写封装引脚如图所示
第6步：选择仿真模型。点击“下一步”，取得“选择仿真模型”窗口
下载文件LM386.cir并记住存放路径。然后点击“从文件加载” ，然后打开LM386.cir文件。你应该可以看到一个窗口，填写如下图所示的LM386 SPICE模型。
步骤7 ：映射的符号和仿真模型之间的信息。点击“下一步” ，并填写模型的节点在引脚映射表如下所示。
第8步：保存组件库。点击“下一步”，并在接下来的窗口中点击“用户数据库” ，然后选择“模拟”
点击“Add家庭”，进入“放大器”为名字
最后，点击“完成”，你与LM386 组件创建完成。请检查您可以选择在Multisim10 元件。

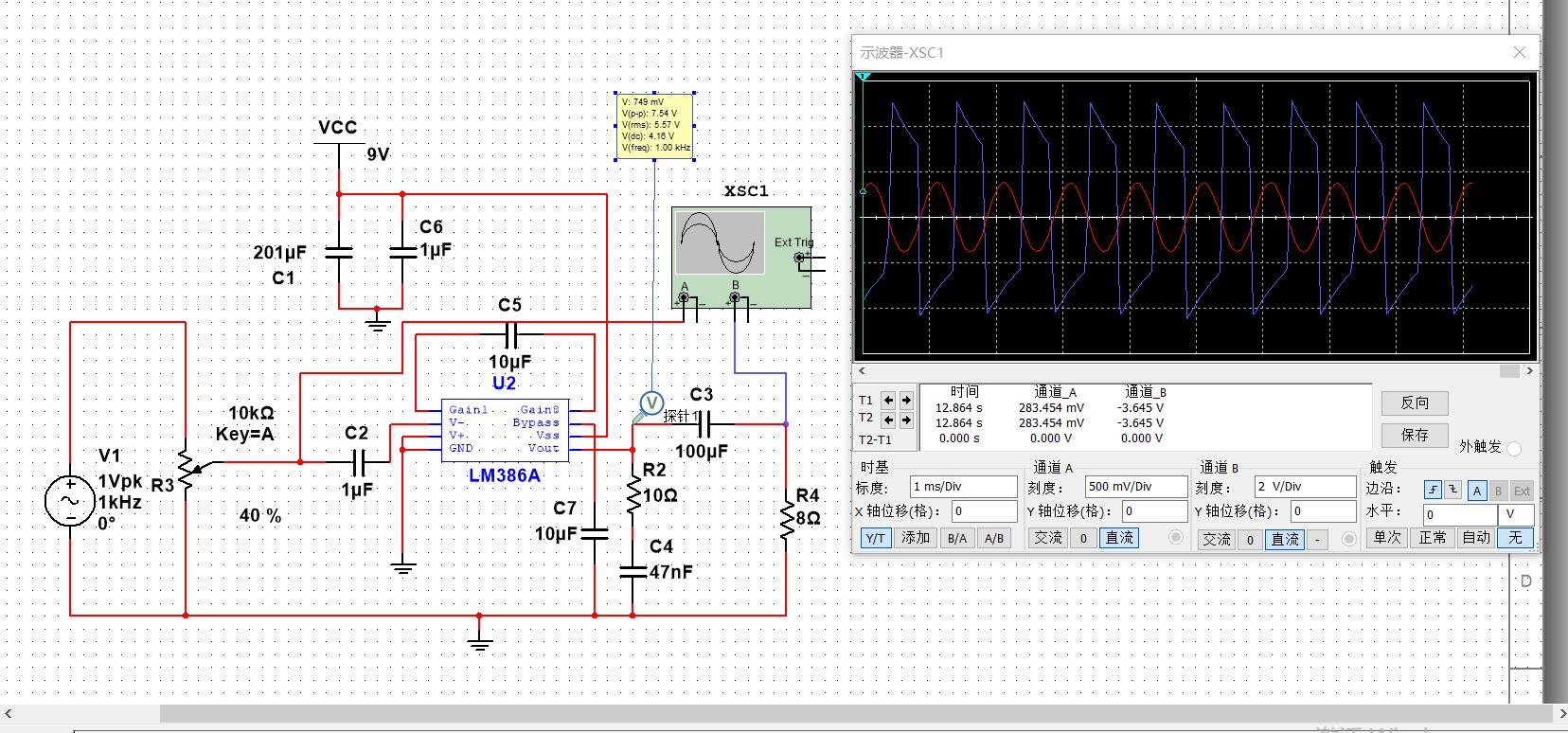

实际仿真调用

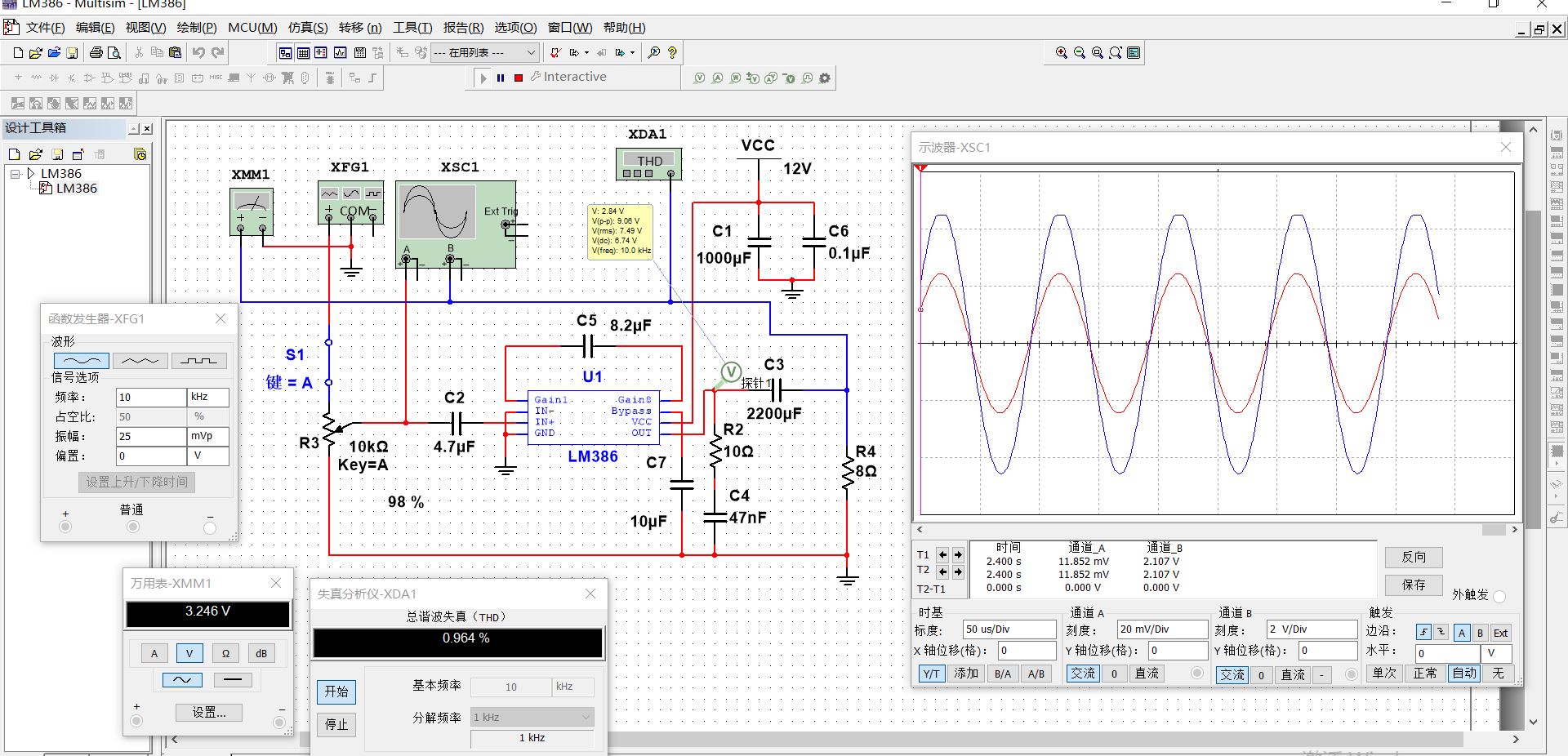

仿真结果
傻瓜式教程，相信大家都会了。。。。
