智能小车的原理图上有个VCCBAT 它代表的是电源吗

ID:75614 · 发表于 2015-4-12 22:39

本帖最后由 ysyouxian 于 2015-4-14 21:02 编辑

还有IN BAT 那个代表什么用导线怎么连接求指导

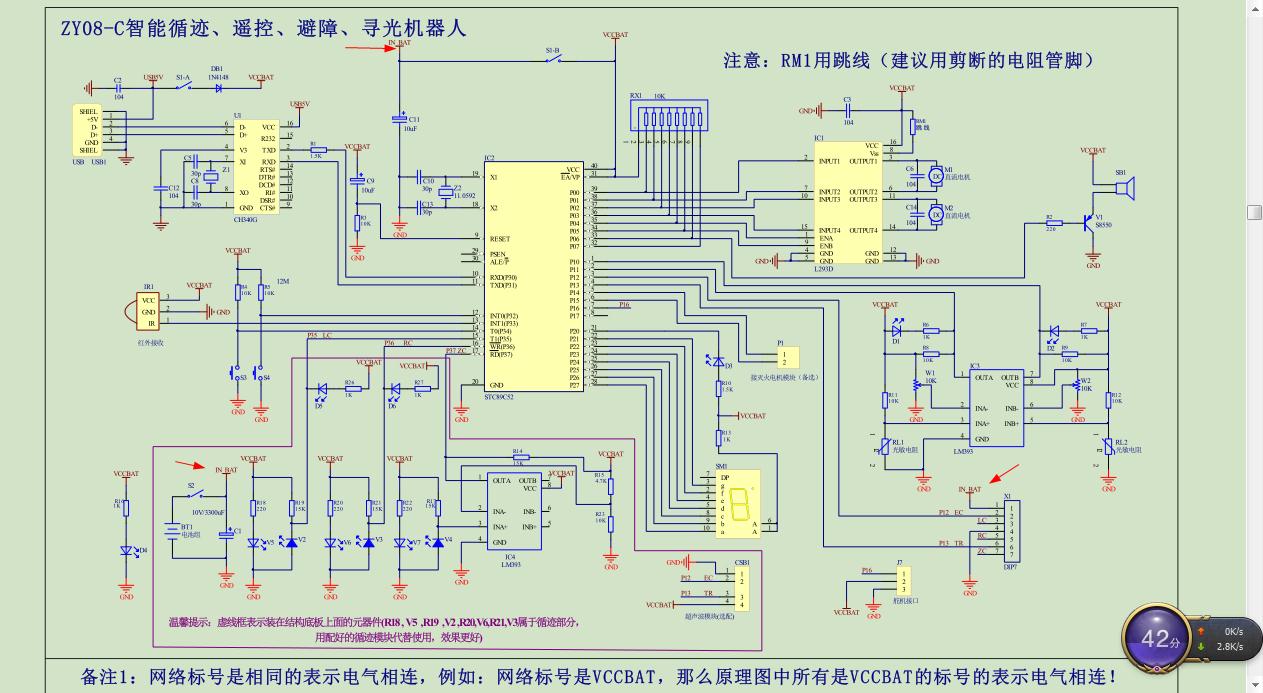

红箭头标出来的

ID:76825 · 发表于 2015-4-13 17:14

电路图放大后很不清楚，不太好看

ID:14010 · 发表于 2015-4-13 23:20

发个清晰点的图看看。

ID:75614 · 发表于 2015-4-14 21:03

zhu0309 发表于 2015-4-13 17:14
电路图放大后很不清楚，不太好看

已上传麻烦了

ID:75614 · 发表于 2015-4-14 21:03

lising 发表于 2015-4-13 23:20
发个清晰点的图看看。

已上传麻烦了

ID:14010 · 发表于 2015-4-14 23:32

VCCBAT是主电源；IN BAT也是电源。

ID:75614 · 发表于 2015-4-14 23:51

lising 发表于 2015-4-14 23:32
VCCBAT是主电源；IN BAT也是电源。

多谢了

ID:79309 · 发表于 2015-5-8 15:30

所有vccbat标号用导线联接接电源+极

ID:79153 · 发表于 2015-5-9 06:42

电源+极

ID:79493 · 发表于 2015-5-10 10:57

VCCBAT是代表的电池电源输入高电平啊，INBAT应该是电池该板子上的输入引脚

ID:44759 · 发表于 2015-5-10 14:34

学习路过在

ID:79626 · 发表于 2015-5-11 14:35

电路图太复杂了

ID:80976 · 发表于 2015-5-24 22:08

电池电源

ID:70163 · 发表于 2015-5-29 21:09

有点复杂

ID:81560 · 发表于 2015-5-30 12:48

是代表电池电压

ID:81560 · 发表于 2015-5-30 12:49

电池输入端可以粗的导线连接。

ID:81560 · 发表于 2015-5-30 12:50

正电源用红色，负电源用黑色线。

ID:81586 · 发表于 2015-5-30 17:09

对的，电池电源或其他电源

ID:79485 · 发表于 2015-8-5 22:57

VCCBAT是代表的电池电源输入高电平啊，INBAT应该是电池该板子上的输入引脚

ID:79485 · 发表于 2015-8-5 22:58

VCCBAT是代表的电池电源输入高电平啊，INBAT应该是电池该板子上的输入引脚

ID:87747 · 发表于 2015-8-6 07:56

一般指3.7V的锂电电源正负极接口

ID:81560 · 发表于 2019-10-23 13:32

IN BAT表示是电池的电源供电。

ID:81560 · 发表于 2020-12-7 03:23

图片不清楚，看不到什么？

ID:367934 · 发表于 2020-12-8 09:22

VCCBAT、GND、INBAT,这些都叫做网络标号，是什么，什么功能就要看看网络连接到芯片的那个功能引脚。网络标号没有标准很多时候都是按照自己想法去设置。
只要找到VCCBAT的源头就清楚主要功能。你这个原理图中VCCBAT的源头就在USB接口哪里，VCCBAT通过一个开关和一个二极管连接到USB5V。这个二极管的作用要么是防止反接要么就是利用二极管的正向压降把5V降到4点多伏左右。

ID:106821 · 发表于 2020-12-8 11:16

来自于电池吧

ID:517951 · 发表于 2020-12-8 11:31

VccBat 就是电池电源正极。

ID:387200 · 发表于 2020-12-8 16:22

就是指电池正极输入端吧
