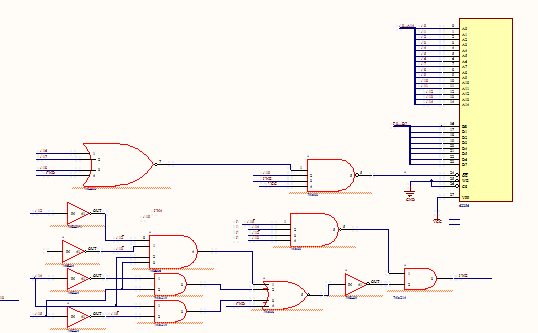

一实验目的：1熟悉单片机地址线与EPROM引脚的连线方式。2学会用altium绘制电路原理图。3掌握c8051,32k寄存器拓展简单并行的输入输出的方法。二实验内容：1设同学的点名序号为 XX，参考教材的图5.12的与非门译码电路，将一片32K的EPROM译码到首地址为 YY000H的地址空间。2其中 YYH=XXH+40H。如某同学的点名序号为 38，则 'YY'='38'+'40'='78'。三实验原理：通过c8051单片机地址线中低15位与32k62256EPROM地址连接起来，高八位地址控制ROM的片使能，达到单片机拓展EPROM的目的。四实验步骤：1通过查表可知本人班级点名序号为45，’yy’=’85 ’;首地址为’85000h’.2电路分析：1据5-12例可以得到，单片机A0-A14地址线与62256的A0-14相连，单片机A12-A19为控制信号，如果采用书中电路，就会发现保存的地址不是连续空间，需要用锁存器来进行首地址选择后，再进行余下地址的译码。2经过仔细分析，发现高8位地址线可以用4-16译码器，逻辑电路，锁存器三种控制方法实现。本文主要介绍译码器方案。电路图如下所示： 1 该电路图主要由EPROM储存电路和逻辑器件控制电路两部分组成，其中由于首地址是85000h,末地址为8c000h,高4位可以直接用1000一直表示，但第12-15位4位二进制一直在变化，不能借用书中用一个15输入与非门解决地址连续的问题。需要用数电中逻辑电路知识，图中电路不是最简电路，但为了便于看图，用了5个非门，2个四输入或非门，2个四输入与非门，3个二输入与非门，一个四输入与门，逻辑电路如下所示：

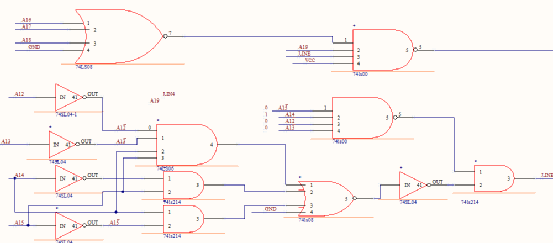

将A19-A12用A19--A12表示，上图中的逻辑关系可以用如下公式表示：
2计算：如图，控制电路部分由高八位代码0x85-0x8c决定，即高四位一定是8，A15-A12位为0101-1011| bit | 0101 | 0110 | 0111 | 1000 | 1001 | 1010 | 1011 | 1100 | | 数值 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
由表得A15-A12可以分为01xx,10xx,1100,合并并除去0100，就可以得到。使地址储存在0x85000h-0x8cfffh;
实验二emulator8086对外设控制的仿真一实验目的：⑴了解并掌握如何用汇编语言对外设进行控制； ⑵学习构建应用案例；二实验内容：根据emu8086的应用例程，构建一个控制交通灯、温度计、机器人或者步进电机的应用案例。如，可以通过simpleio输入步进电机要转的角度，然后控制stepper motor旋转，等等。三实验原理：通过emulator8086的例程学习用汇编语言对外设的控制，掌握程序的调试，修改，注释。四实验过程：1选用例程温度计案例；源代码如下#start=thermometer.exe##make_bin#
; set data segment to code segment: mov ax, cs mov ds, ax ;首先设置数据段代码段: start:
in al, 125 ;启动温度计，设定加热温器温度125度
cmp al, 90 ;设定最小温度90度
jl low ;如果烧杯温度小于90度，指向low
cmp al, 91 ;如果烧杯温度大于91度，指向high jle ok ;如果小于等于90度，指向OK jg high ;如果大于90度，指向high
low: mov al, 1 ;打开加热器 out 127, al ; turn heater "on". jmp ok ;跳转OK
high: mov al, 0 ;关闭加热器，直接进入OK out 127, al ; turn heater "off".
 ok: ;重新进入下个循环
jmp start ; endless loop. 2流程图：
C伪代码： First：初始化，设置数据段代码段 Then：进入start，设定加热温度125度 next：设定最小温度90度，比较当前温度计温度与90度差距 If：温度小于90度，指向low If：温度大于等于91度，指向high else：指向ok Low：打开加热器，程序跳转ok High：关闭加热器，程序跳转ok Last Ok：返回first，重新进入下一个循环。 3 题目分析：首先初始化程序，设定加热器温度125度，比较加热器温度是否在90-91度之间，通过关闭打开加热器使烧杯中温度维持在90-91度间，一直循环下去。目的是想把烧杯温度维持在90度左右，实际也可以达到目的。
4实验结果：通过观察,发现温度计温度维持在90度至91度间，达到预期设想，调节速度快且稳定。
|
