一、文件建立

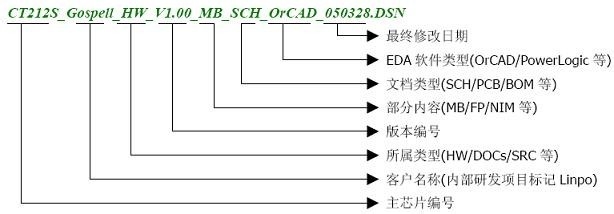

1、原理图命名参考文档命名规范，示意如下：
2、对于有一定规模的设计采用多页设计的原则，按照功能模块分页设计。
3、页面尺寸一般选择B(单位:英寸),如果单页内容较多，可选择C。
4、在原理图根目录下放置系统框图(1System:SystemBlock Diagram)，原理图修改记录页(2Memo:HardwareModify Record)，以及多页层次连接关系(3Symbol:System Symbol)。示例如下：
5、多页原理图命名增加编号确定页面显示顺序，如01Decoder，02Memory,03AV等。6.采用统一的页面标题块(TitleBlock)，正确标识各部分，如项目标题，功能模块名称，页码等。
二、元器件编号及数值标识
1、元器件编号命名前缀：电阻：R排阻：RN电容：C电解电容：EC电感：L磁珠：FB芯片：U模块：MOD或U晶振：X三极管：Q或T (普通小信号放大管采用Q为前缀，MOSFET管采用T为前缀标识)二极管：D整流二极管：ZD发光二极管：LED连接器：CON跳线：J开关：K或SW电池：BAT…固定通孔：MHMark点：H测试点：TP
2、各分页元器件标号采用3位数标识方法，第一位数表示页号，后两位数表示页内编码。如R115,U203等。
3、电阻电容类元器件默认封装为贴片0603，如有封装，功率，精度要求的，需标记清楚。如100,0805或1R0,1/4W，8R2,1%等
4、电阻电容类元器件设计值使用有效数字位形式标记。如100K电阻标记为104，8.2 Ohm电阻标记为8R2，10 Ohm电阻标记为10R或100；4p电容标记为4C0，22p电容标志为22C或220，0.1uF电容标记为104等。
5、原理图设计中为调试，测试，或者作为选项的电路部分的元器件，在标识值的时候，增加NI(Not Install)标识。示例见下。
6、Connector有极性的原理图上需标识，如公头DB9标记为DB9M (Male)，母头的标记为DB9F (Famale)
三、绘图
1、建立统一元器件库，原理图使用到的元器件从统一的库文件中调用。
2、连接多页面的端口从页面左上角开始向下放置，端口连接线长度统一为8个单位，正确标识端口的类别，方向。示例如下：
3、对于较多连接的芯片引脚尽量采用网络标号连接，芯片引脚长度8个单位，电源类网络标号在靠近芯片的4个单位内标记，信号类网络标号从远离芯片的4个单位内标记。示例如下：
4、空余引脚用×标识。
5、最近修改的部分使用彩色框标记以方便检查。示例如下：
6、如果有跳线，需标记各种接法的功能。示例如下：
7、低电平有效信号线的网络标识统一采用”/”前缀，如/CS_Flash，/RST等
8、电源类网络标识需以电源极性为前缀，如+3.3V,-12V等。9.网络标识字段中不能包含空字符。
四、检查
1、原理图绘制完成后需做DRC检查，防止元器件编号重复，同一网络标号少于2个连接等等问题。需要完全没有Warning。操作示例如下：
2、元器件封装对应至PowerPCBPCB库，暂时无法确定PCB封装的元器件在原理图上标记便于后续修改。
|
