从PTC热敏电阻的I-t特性曲线得知，外加电压后PTC热敏电阻需经历一段时间才能达到高阻态，这种延迟特性被用于延时启动用途。
电机启动PTC热敏电阻

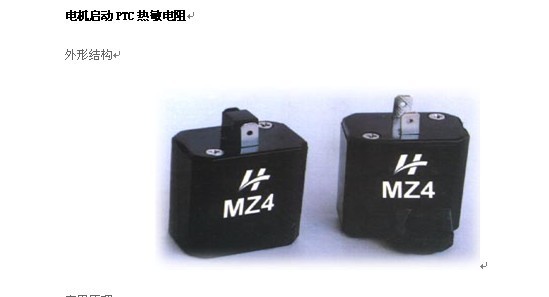

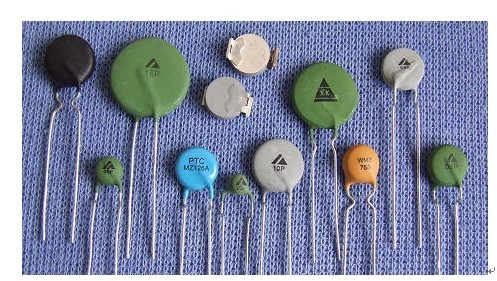

外形结构
延时启动PTC热敏电阻
应用原理
电机在启动时，要克服本身的惯性， 同时还要克服负载的反作用力（如冰箱压缩机启动时必须克服制冷剂的反作用力），因此电机启动时需要较大的电流和转矩。当转动正常后，为了节约能源，需要的转矩又要大幅度下降。给电机加一组辅助线圈，只在启动时工作，正常后它就断开。将PTC热敏电阻串联在启动辅助线圈，启动后PTC热敏电阻进入高阻态切断辅助线圈，正好可以达到这种效果.
型号参数
型号 | 额定电阻值(Ω) | 最大工作电压(V) | 最大电流(A) | 动作时间(秒) | 耐电压(V) | 消耗功率(W) | 恢复时间(秒) | 绝缘电压(V) |
MZ4A-12 | 12±20% | 270 | 12 | 0.1~1 | 375 | 4 | 70 | 1500 |
MZ4A-22 | 22±20% | 300 | 10 | 0.4~2 | 375 | 4 | 65 | 1500 |
MZ4A-33 | 33±20% | 350 | 9 | 0.6~4 | 500 | 4 | 65 | 1500 |
MZ4B-40 | 40±20% | 375 | 9 | 0.6~7 | 600 | 4 | 80 | 1500 |
MZ4B-47 | 47±20% | 375 | 9 | 0.6~7 | 600 | 4 | 65 | 1500 |
MZ4B-68 | 68±20% | 375 | 9 | 0.6~7 | 600 | 4 | 65 | 1500 |
MZ4B-100 | 100±20% | 375 | 2.5 | 1~3 | 700 | 2.5 | 60 | 1500 |
电子镇流器、节能灯预热软启动PTC热敏电阻

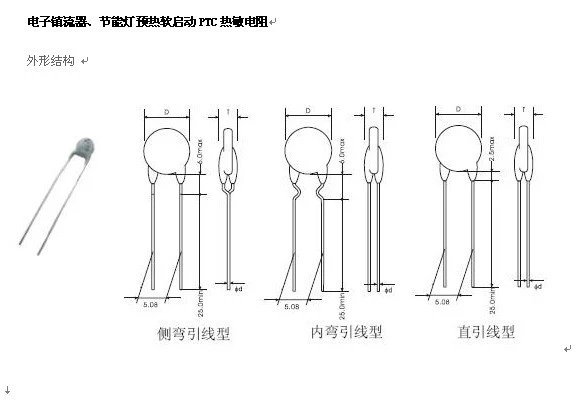

外形结构
应用原理
将PTC热敏电阻用在节能灯电子镇流器上，不必改动线路将产品直接跨接在灯管的谐振电容两端，可以改变电子镇流器、电子节能灯的硬启动为预热启动，灯丝的预热时间达0.4-2.0秒，可延长灯管寿命四倍以上。
应用PTC热敏电阻实现预热启动如下图：刚接通开关时，Rt处于常温态，其阻值远远低于C2阻值，电流通过C1，Rt形成回路预热灯丝。约0.4-2秒后，Rt焦耳热温度超过居里温度Tc跃入高阻态，其阻值远远高于C2阻抗，电流通过C1、C2形成回路导致L谐振，产生高压点亮灯管。
对某一特定的电子镇流器、电子节能灯而言，所选用的PTC阻值越大、体积越小、居里温度越低，其功耗就越小、预热时间亦越短；反之功耗就越大，预热时间亦越长。

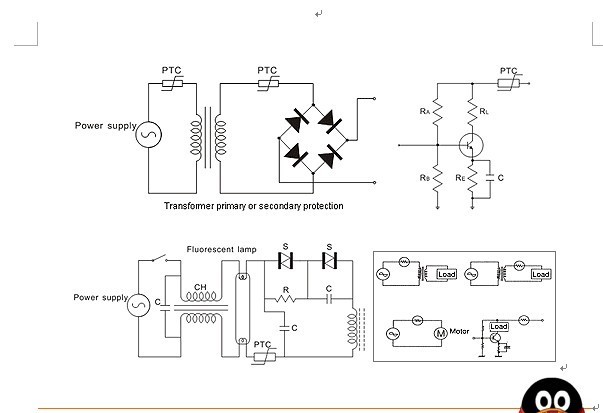

电子节能灯预热软启动电路图
型号参数
型号 | 居里温度(℃) | 额定电阻 值 (Ω) | 耐 电压(Vac) | 外形尺寸(mm) | Dmax | Hmax | φd | XKMZ31-4H151N500 | 75±7 | 150±30% | 500 | 5.0 | 4.5 | 0.5 | XKMZ31-4H221N600 | 220±30% | 600 | XKMZ31-4H331N650 | 330±30% | 650 | XKMZ31-4H401N650 | 400±30% | 650 | XKMZ31-4H651N650 | 650±30% | 650 | XKMZ31-4H102N650 | 1000±30% | 650 | XKMZ31-4H152N650 | 1500±30% | 650 | XKMZ31-4H202N650 | 2000±30% | 650 | XKMZ31-4H302N650 | 3000±30% | 650 | XKMZ31-4N151N500 | 100±7 | 150±30% | 500 | 5.0 | 4.5 | 0.5 | XKMZ31-4N331N650 | 330±30% | 650 | XKMZ31-4N401N650 | 400±30% | 650 | XKMZ31-4N651N650 | 650±30% | 650 | XKMZ31-4N102N650 | 1000±30% | 650 | XKMZ31-4N152N650 | 1500±30% | 650 | XKMZ31-5H151N500 | 75±7 | 150±30% | 500 | 5.5 | 5.0 | 0.5 | XKMZ31-5H331N650 | 330±30% | 650 | XKMZ31-5H401N650 | 400±30% | 650 | XKMZ31-5H651N650 | 650±30% | 650 | XKMZ31-5H102N650 | 1000±30% | 650 | XKMZ31-6H151N600 | 75±7 | 150±30% | 600 | 6.5 | 5.0 | 0.5 | XKMZ31-6H221N650 | 220±30% | 650 | XKMZ31-6H331N650 | 330±30% | 650 | XKMZ31-6H401N650 | 400±30% | 650 | XKMZ31-6H651N650 | 650±30% | 650 | XKMZ31-6H102N650 | 1000±30% | 650 | XKMZ31-6H152N650 | 1500±30% | 650 | XKMZ31-6N151N600 | 100±7 | 150±30% | 600 | 6.5 | 5.0 | 0.5 | XKMZ31-6N221N650 | 220±30% | 650 | XKMZ31-6N331N650 | 330±30% | 650 | XKMZ31-6N401N650 | 400±30% | 650 | XKMZ31-8M151N650 | 75±7 | 150±30% | 650 | 8.0 | 5.0 | 0.5 | XKMZ31-8M221N650 | 220±30% | 650 | XKMZ31-8M331N800 | 330±30% | 800 | XKMZ31-8M401N900 | 400±30% | 900 | XKMZ31-10M151N650 | 75±7 | 150±30% | 650 | 9.0 | 5.0 | 0.5 | XKMZ31-10M221N650 | 220±30% | 650 | XKMZ31-10M331N800 | 330±30% | 800 | XKMZ31-10M401N900 | 400±30% | 900 |
|
使用注意
1.公司产品种类繁多，居里温度为75℃、85℃、105℃的产品目前使用最为普遍。
2.除上表所列规格型号之外，可按用户要求设计不同尺寸、开关温度、阻值和耐电压的PTC热敏电阻。
3.XMZ系列PTC热敏电阻已取得关于ROHS限制的六种有毒、有害物质含量的SGS测试报告。
电子镇流器、节能灯软启动用PTC热敏电阻器选用指南
基于增大延时时间可通过提高居里温度和体积、减小阻值等途径来实现，确定以下基本原则：
1.节能灯工作时灯内温度较高，PTC热敏电阻器的居里温度不能太低，否则延时时间太短，起不到预热效果，居里温度在100 ℃以上为宜；
2.启动线路为单电容时，PTC热敏电阻器耐电压要求较高，通常在800V以上；
3.电阻率高的PTC热敏电阻器在可靠性方面可得到巨大的提升，在满足启动特性的前提下应优先选用；
4.必须考虑在低温启动时的情况，在低温时，PTC热敏电阻器的热平衡电阻相应较低，可能造成灯管不启动；
5.PTC热敏电阻器的开关寿命最好大于100，000次；
6.预热时间不能小于0.4秒；
7.启动完毕后，PTC热敏电阻器的功耗应符合有关规定。
电子镇流器、节能灯预热软启动用智能型PTC热敏电阻
外形结构
应用原理
智能型PTC热敏电阻器作为电子镇流器、节能灯预热软启动元件，能大大地提高灯管的开关次数和使用寿命，同时克服了普通PTC热敏电阻器在电子镇流器、节能灯预热启动后，有温升、有功耗的缺点，提高了灯的光通量、流明数和发光效率。
型号参数
产品编号 | 额定零功率电阻值(KΩ) | 居里温度(℃) | 外型尺寸(mm) | 适用灯参数 | 产品标识 | Dmax | Tmax | 管电压(V) | 灯功率(W) | XKMZ32-05070-3H302 | 3.0±30% | 75±7 | 6.0 | 6.0 | 45±5 | 3-7 | XK | XKMZ32-05101-3H322 | 3.3±30% | 75±7 | 6.0 | 6.0 | 65±5 | 4-7 | XK | XKMZ32-05131-3H801 | 0.8±30% | 75±7 | 6.0 | 6.0 | 75±5 | 5-9 | XK | XKMZ32-05141-3H202 | 2.0±30% | 75±7 | 6.0 | 6.0 | 85±5 | 5-9 | XK | XKMZ32-05141-3H172 | 1.7±30% | 75±7 | 6.0 | 6.0 | 85±5 | 5-9 | XK | XKMZ32-05141-3H701 | 0.7±30% | 75±7 | 6.0 | 6.0 | 85±5 | 7-11 | XK | XKMZ32-05121-3H152 | 1.5±30% | 105±7 | 6.0 | 6.0 | 70±5 | 9-15 | XK | XKMZ32-06151-4M102 | 1.0±30% | 85±7 | 6.5 | 6.0 | 95±5 | 9-18 | XK | XKMZ32-06151-4M901 | 0.9±30% | 85±7 | 6.5 | 6.0 | 95±5 | 9-18 | XK | XKMZ32-06151-4M551 | 0.55±30% | 85±7 | 6.5 | 6.0 | 95±5 | 9-18 | XK | XKMZ32-07151-4M301 | 0.3±30% | 85±7 | 8.0 | 6.0 | 95±5 | 11-23* | XK | XKMZ32-05151-3N152 | 1.5±30% | 105±7 | 6.0 | 6.0 | 95±5 | 15-25 | XK | XKMZ32-08090-4M301 | 0.3±30% | 85±7 | 9.0 | 6.0 | 55±5 | 15-25 | XK | XKMZ32-08131-4H175 | 1.75±30% | 75±7 | 9.0 | 6.0 | 75±5 | 15-25 | XK | XKMZ32-08131-4M801 | 0.8±30% | 75±7 | 9.0 | 6.0 | 75±5 | 15-25 | XK | XKMZ32-08171-4M102 | 1.0±30% | 75±7 | 9.0 | 6.0 | 110±5 | 18-36 | XK | XKMZ32-07361-4M551 | 0.55±30% | 75±7 | 8.0 | 6.0 | 200±10 | 28* | XK | XKMZ32-07301-4M551 | 0.55±30% | 75±7 | 8.0 | 6.0 | 170±10 | 21* | XK | XKMZ32-10181-6F201 | 0.2±30% | 55±7 | 10.7 | 6.0 | 110±10 | 36* | XK | XKMZ32-11181-6F201 | 0.2±30% | 55±7 | 11.7 | 6.0 | 110±10 | 36* | XK |
|
1、带*号的型号也适用于T5，T8灯管；
2、除上表所列规格型号之外，可按用户要求设计生产其他规格要求的智能PTC热敏电阻器；
3、XKMZ系列PTC热敏电阻已取得关于ROHS限制的六种有毒、有害物质含量的ITS测试报
