STM32单片机学习板之|7PCB设计及展示

ID:117358 · 发表于 2016-5-12 04:05

从今天开始，就开始着手设计一款STM32单片机开发板，我每天会把开发的过程跟大家分享出来，尽量做到细致，让初学者对单片机开发有个入门的印象，同时也和大家一起探讨、分享STM32单片机的学习经验，和大家一起成长为单片机高手。
历史回顾：
STM32开发板开发过程|1芯片选型
STM32开发板开发过程|2最小系统设计
STM32开发板开发过程|3GPIO部分设计
STM32开发板开发过程|4.5通讯部分电路设计
STM32开发板开发过程|6TFT真彩屏设计

经过前面6个部分的介绍，STM32单片机学习板的原理图绘制完毕，又利用两天的时间我把PCB也画好了。下面来看一下。
原理图如下：

PCB部分：

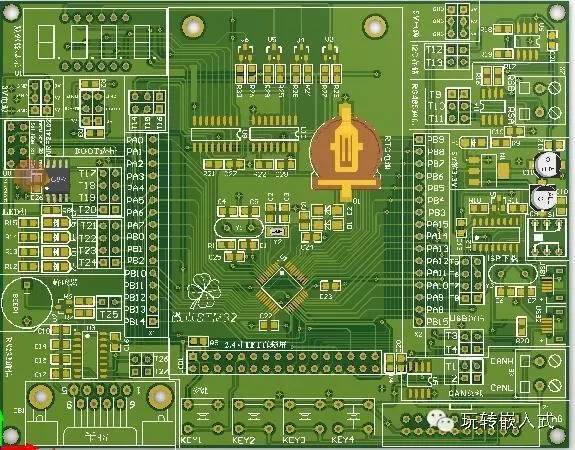

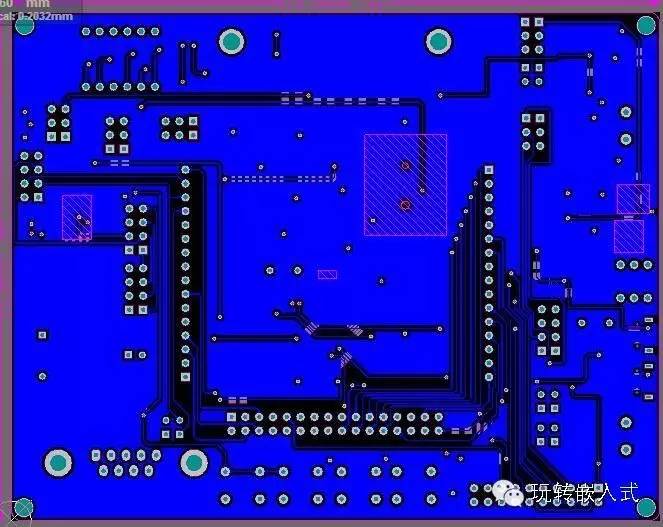

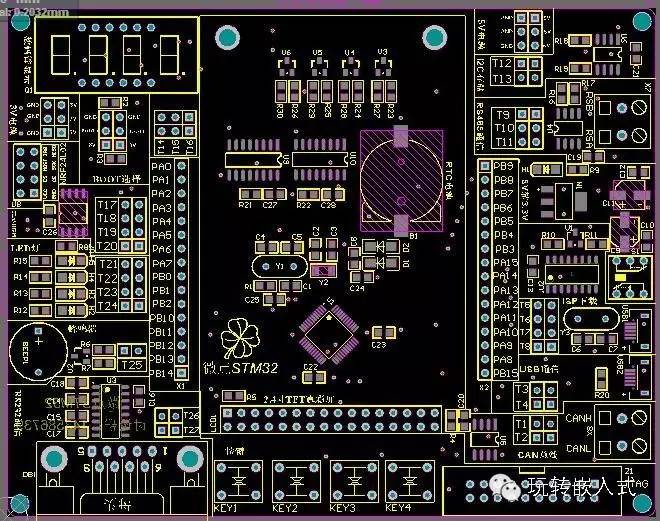

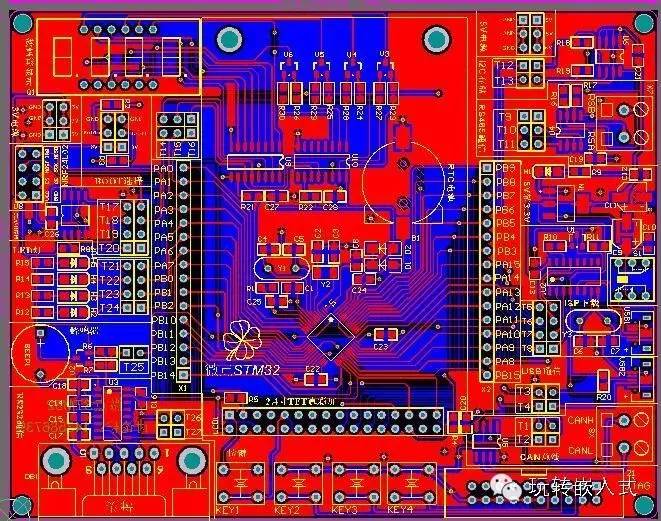

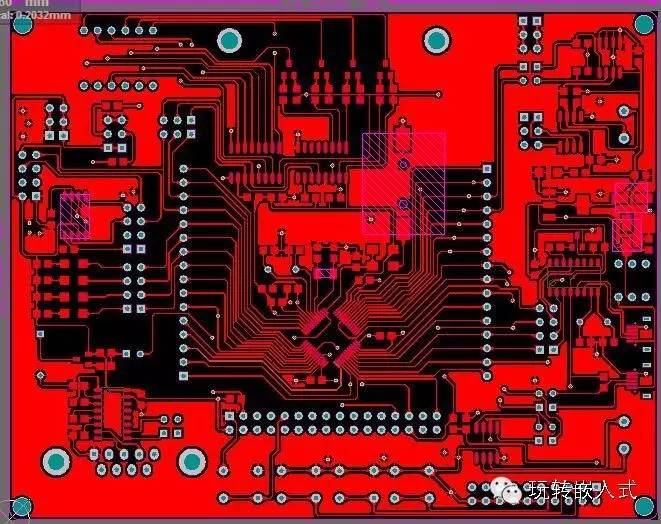

PCB的尺寸为119mm×93.5mm，两层板。展示如下：

明后天我把PCB发出去打样，做回来后调试一下，然后我估算一下大致成本，如果大家感兴趣的话可以集资把他做出来供大家学习，我每天发布实验例程，并把设计过程详细的写成文档，供大家参考学习。
