3225无源晶振引脚定义

ID:79827 · 发表于 2017-3-10 15:47

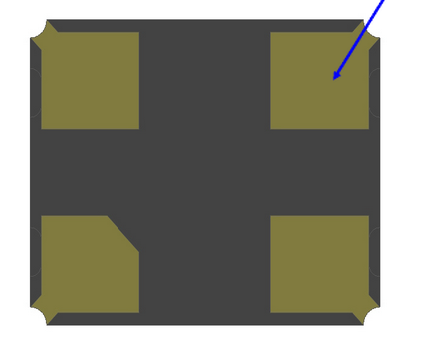

无源晶振底面视图
如下图：底面视图中箭头指的焊盘和对角的焊盘是连通的，和晶振的盖子也是连通的，在线路板上使有时接地和不接地都没有关系。这两个焊盘的主要作用是在贴片时更好的把晶振固定在线路板上。

对于贴片无源晶振而言，有四脚贴片晶振和两脚贴片晶振之分；例如相同体积3225无源贴片晶振有四脚和两脚，但是他们的属性都是无源的。
有源晶振一般4个脚，一个电源，一个接地，一个信号输出端，一个NC（空脚）；有个点标记的为1脚，按逆时针（管脚向下）分别为2、3、4。而无源晶振都是只有两个脚在工作的。

贴片晶振有一个脚位有一点缺口，从这个缺口开始，顺时针数；就可以清楚的分辨出脚1、2、3、4脚位，通常四脚无源晶振我们知道，只有两个脚是功能脚，其余两个脚起不到任何作用，电路中，脚1和脚3是通电的，电流从脚1流入、脚3流出。
