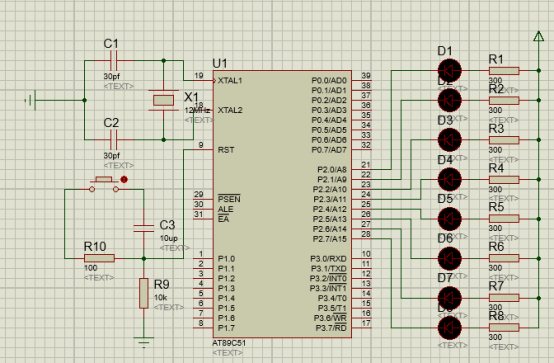

驻马店职业技术学院 机电工程 系 单片机 课程实验报告 一、实验要求： （1）、在proteus软件中画好51单片机最小核心电路，包括复位电路和晶振电路； （2）、继续在proteus软件中绘制电路，将p1口做输出口，接八只发光二极管； （3）、在keil软件中编写程序，实现功能间隔1s点亮一个发光二极管，顺序从p1.0到p1.7依次点亮； 二、实验目的： （1）、学习proteus软件的，使用方法 （2）、学习keil软件的使用方法 （3）、学习端口输出的使用方法 （4）、掌握延时程序的设计 三、实验说明。 在proteus软件中把实验要求的电路连接好，再利用keil软件把需要实现的功能编写程序，生成hex文件，把hes文件导入到proteus软件进行仿真。在编写程序时需要延时1s，我们选用的单片机是12MHz的，机器周期是12个时钟脉冲，一个时钟脉冲的时间是1/12微us，即一个周期为1us，程序中子函数void delay_ms(int x)中x为1 是可能延时1ms，以此类推可得1s=1000ms，当x=1000时刚好延时1s。 四、硬件原理图及程序设计 （1）、硬件原理图设计. 电路中，p1.0到p1.7为LED控置端口，排阻RP1阻值为330兆，AT89c51单片机的9脚（ＲＳＴ）为复位引脚；31引脚（EA））为存取外部储存器使能引脚；单片机内部已接地，所以我们不用再接了。如下图所示 （2）、程序流程图 （图片详见附件）

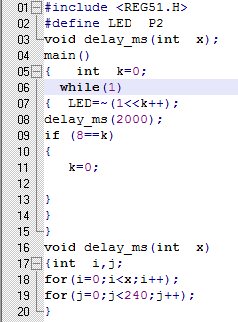

（3）、程序源代码

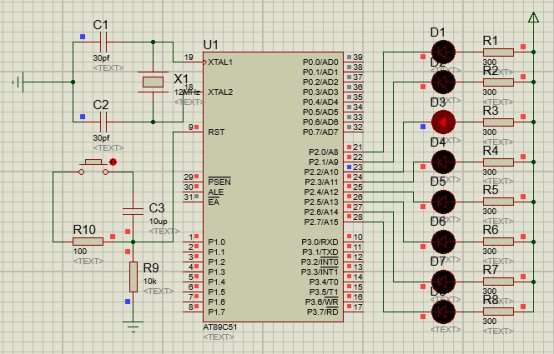

五、实验现象 结果 六、实验结果 本实验应该是比较简单的。但实验中就是算时间的部分刚开始比较不懂，后通过老师的帮助，让自己理解了是怎么来计算。 通过本次实验对点亮，LED灯有了一定的了解。这样也使自己对这门课变得更有兴趣。

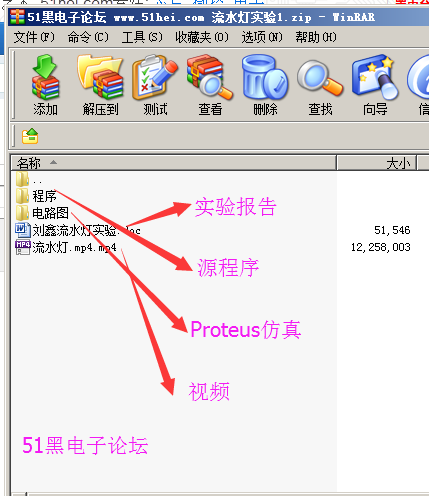

全部资料下载地址（含视频教程）：
流水灯实验1.zip
(8.32 MB, 下载次数: 29)
|
不错有用
