安规电容安全等级介绍

ID:231078 · 发表于 2017-9-28 08:53

安规电容的安全等级是应用中允许的峰值脉冲电压过电压等级（IEC664）

2.5kV 、X2 ≤2.5kV Ⅱ、X3 ≤1.2kV ——

安规电容安全等级绝缘类型额定电压范围

Y1 双重绝缘或加强绝缘 ≥ 250V

Y2 基本绝缘或附加绝缘 ≥150V ≤250V

Y3 基本绝缘或附加绝缘 ≥150V ≤250V

Y4 基本绝缘或附加绝缘<150V

Y 电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。GJB151规定Y电容的容量应不大于0.1uF。Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义。

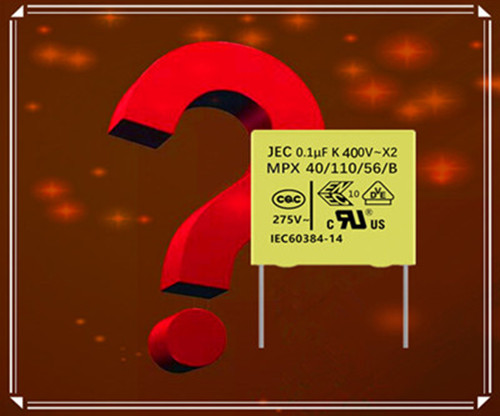

例如X2安规电容是属于低压安规电容，

如下图表示：

X是指X型：相线、零线间的电容。另一种Y电容，是相线、地线间的。安规电容中X2中，2是指电容安全等级（过电压等级）是二级：应用中允许的峰值脉冲电压不大于2.5kV。安规电容X2产品上还有容量电压等印字，比如0.1UF；K；275V等，分别又是什么意思呢？0.1UF代表容量是0.01UF；常称104；k代表容量误差10%；275V～代表额定电压275VAC；
