常用阻容降压电路分析！怎么降低成本看这里！

ID:231078 · 发表于 2017-9-29 14:21

其实因为成本的制约，具有成本优势的阻容降压在现在的电控风扇和其它小家电中应用非常广泛，现就目前最常用的半波整流电路对其进行详细的分析；

如上图所示：一个220VAC/50Hz供电输出5.1VDC<30mA的阻容降压原理图，交流电源从ACL和ACN端输入，其中FUSE（F2A250V保险管）为过流保护，VAR（10D511K压敏电阻）为浪涌保护，C1（MKP-X2 0.1uF/275VAC安规电容）为交流滤波电容，因这三个器件和线路板（或称PCB）直接关系到控制器的安全与电磁兼容性，因此它们必须通过相关国家的安全认证，例如中国销售须通过CCC认证，美国的UL认证、欧洲的TUV或VDE认证等等。

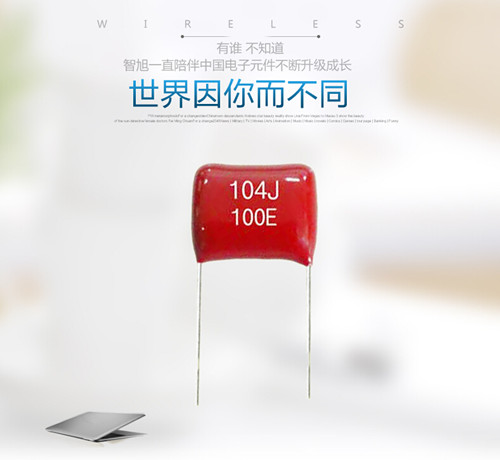

电路中C2是降压电容；常用CL21聚脂或CBB21聚丙烯（价格高，性能好），其容抗 Rc=1/2ΠFC2，其中Π≈3.14，F=电网频率（50Hz），C2为电容容量，单位是F（法拉），所以此图中C2的容抗Rc≈3.184KΩ，在220VAC输入半波整流条件下最大能输出34.54mA电流，但在实际使用当中，电网电压和电网频率都有波动，所以我们在设计此电容大小时必须考虑到最坏的情况下使用不会出现异常和损坏，还要求在设计时余量不能预留过大以降低整机功耗，同时此电容容量越大电路越不安全，在设计此电路时，如果220VAC供电情况下容量超过2.5uF，120VAC供电情况下容量超过4uF就因该放弃阻容降压考虑其它电路。电路缺点：高压没隔离，有触电的危险。各种产品要求有所不同，建议值:>4mm。
