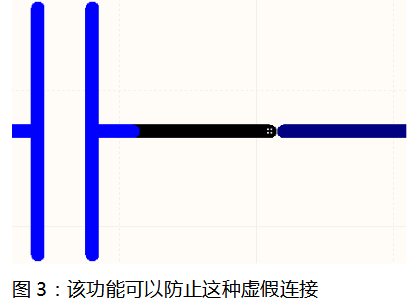

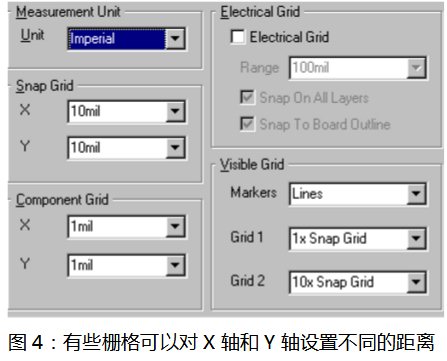

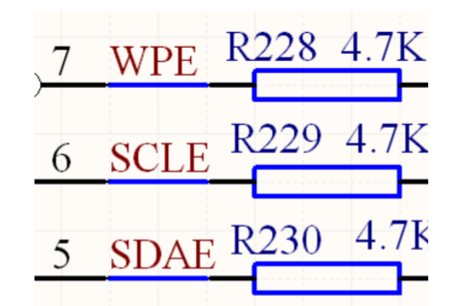

AD栅格的细说： 一、SCH环境下的栅格：共有三种栅格。 Snap Grids：名称：捕捉栅格。在放置或移动元件、导线、网络标号、字符串过程中，移动到设定值以内时，移动的对象就对准到栅格上。捕捉栅格的作用是把放置的电气零件对准在可视栅格上。确保全部零件的排列整齐一致。 这个选项可以方便我们对齐SCH图中全部的对象，以使得原理图更整齐美观。按G键Snap Grids会在1、5、10间循环。捕捉栅格是看不见的。 Visible Grids：可视栅格，就是在SCH环境、PCB环境中显示的栅格，是我们摆放电气零件的基准和参考就好像是我们垒墙时画的白线。我认为把它设置成与Snap Grids成比例会更有参考价值，如设置成10。 Electrical Grids：电气栅格。当两个有电气意义的物体（如导线、引脚）互相靠近时，他们的距离在到达Electrical Girds设定值以内时，这两个电气对象会自动的吸附到一起，形成可靠的电气连接。要注意的是，它允许把物体吸附到不在Snap Grids栅格上的地方，即电气栅格优先于捕捉栅格和可视栅格。见下图中电容和导线的连接点。 这个功能是为了方便连线的，让互相靠近的两个零件、零件和导线、两个电气对象自动的对准并且零件上。如果禁用这个功能或者设置的很小的话，容易导线离的很近但未连接上的情况。但如果比Snap Grids大的话，我们将难以按照Snap Grids来排列元件。个人建议取4。如果没有电气栅格，那么相互靠近、离得很近的两个零件、零件和导线、两个需要连接的电气对象，由于人眼的分辨率不足，看起来是连接上了，实际上还有极小的距离没有连上，导致SCH图画的有毛病。两个需要连接的零件引脚，引脚的尖端对准才能实现电气上的连接，如果需要连接的两个引脚尖过头了、重叠了，画图人员看到两个引脚没有距离了，实际上此时没有实现电气上的连接。而有了电气栅格就方便多了：当需要连接的两个引脚只要靠近，哪怕还有半个可视栅格的距离，这两个引脚也能自动的对齐、对准、电气上可靠的连接上。 二、PCB编辑环境下的栅格 PCB编辑环境下的栅格设置在Board Option中，这个设置也仅对当前pcb文件有效。包含有4种类型的栅格。 Snap grid：名称：捕捉栅格。放置或移动导线、丝印、过孔、焊盘、或其它图形以及放置元件时，这些电气对象离栅格线的距离达到栅格设定值之内时，放置的电气对象会自动的对准在可视栅格上，按G键可以弹出快速设置菜单。下面例子说明了它最初的用法。捕捉栅格是为了使零件、导线排列整齐。 例如：我们使用的元件最小引脚间距为100mil，那么为了使每个引脚都刚好在Snap Grid的栅格上，我们需要将Snap Grid设置成100mil的偶数分之一，如50mi或25mi又因为我们导线默认为12mil，导线间距最小为13mil。因此平行导线的最小距离为25mil，所以在这里我们应该把Snap Grid设置成25mil。但实际上我们平时使用的元件引脚不大标准，如果要取个最大公约数的话，可能就是1mil了。 Visible grid：名称：可视栅格。就是SCH环境、PCB环境下屏幕上显示的栅格。通常设置与snap grid成比例，如1倍Snap Grid和10倍Snap Grid。可视栅格是画图放置零件、导线的基准和参考。 Component grid：名称：零件栅格。便于把零件对齐在可视栅格上，使零件排列整齐。零件栅格：移动元件的步进距离。当移动一个或几个Component类型的物体时，Snap Grid及Visble Grid将会使用Component Grid的数值。当这个值比较大时会帮助对齐元件，我认为如果太小的话还不如设置跟Snap Grid一样大。 Elctrical Grid：名称：电气栅格。用于自动对准并连接靠近的两个电气对象，例如零件的引脚和铜箔线条之间、焊盘和铜箔线条之间、过孔和铜箔线条之间的近距离时的自动连接。当铜箔线条和零件引脚、过孔、焊盘之间的距离小于电气栅格的值时，会把铜箔线条自动连接到零件引脚、焊盘、过孔的中心，同时显示白色八角形标志，提示设计人员可以确定连接了。当不勾选下面两个复选框时，它的作用是两个同层物体(导线、铺铜、焊盘、过孔只要在同一层上就行)彼此靠近时的吸附范围。其中焊盘、过孔会吸附到中心，导线会吸附中线和端点，但是圆并不会吸附到圆心。这个功能可以使我们捕获不是刚好在Snap Grid栅格上的物体。 可视栅格、捕获栅格、电气栅格、零件栅格的大小关系：可视栅格最大，零件栅格最小，电气栅格第二，捕获栅格第三。 当勾选了Snap on All Layers时，物体可以吸附到不同层的其它物体。Snap To Board Outline选项在标注尺寸时会有用 在使用过程中该数值可能许多经常修改，用Shift+E可以快速开关该功能。
