单片机矩阵键盘PCB图

ID:241325 发表于 2017-10-20 16:34 | 显示全部楼层 |阅读模式

可以实用的，图中的地线未连接，是因为在敷铜时地线会跟敷铜一起接地，所以未敷铜之前地线未连接，节省走线

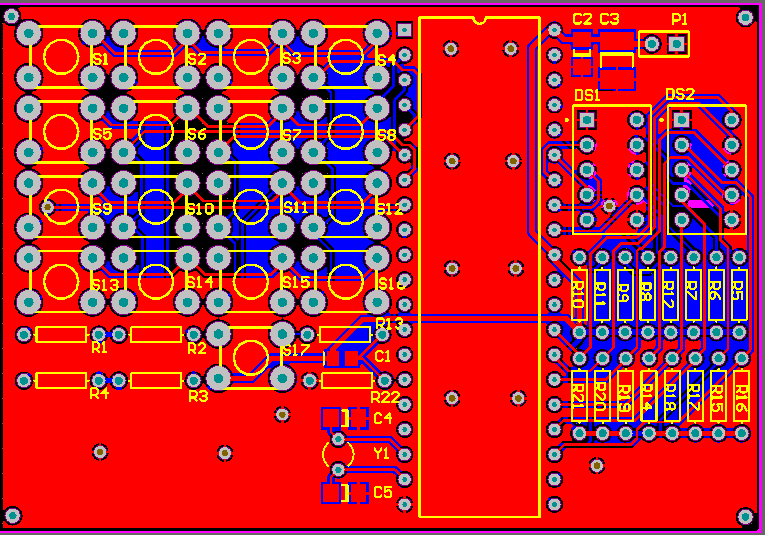

未敷铜的矩阵键盘PCB图

未敷铜的矩阵键盘PCB图

已敷铜的矩阵键盘PCB图

已敷铜的矩阵键盘PCB图
