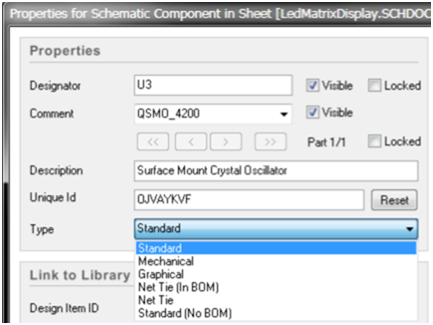

AD16中SCH图中零部件的的类型：在SCH图编辑器中双击零件-------弹出零件属性对话框-------在type(类型)右侧文本框单击下拉箭头------弹出零部件的分类下拉列表 见下图：
1、 元件类型 Standard：装配到电路板上的标准电气元件，总是与 BOM材料清单 同步。
2、 Mechanical：非电气元件，例如散热片或安装支架。如果同时存在于原理图和 PCB 文档中，则总会与 材料清单BOM 同步。
3、 Graphical：非电气元件，用于公司 logo 和标题块等。不会同步或包含在材料清单 BOM 中。
4、 Net Tie (In BOM)：短路用的跳线、。在布线时将两个或多个网络连接到一起，并在相同位置提供短路功能。总是同步或包含在 BOM 中。
5、 Net Tie：如上所述，根据电路需要放置或不放置短路跳线。总是与 BOM 同步，但不包含 在 BOM 中。放置此类型的元件时，使用 Design Rule Checker 对话框的 Verify Shorting Copper 选项 (在 PCB 中运行 DRC 时) 来验证短路与否。
6、 Standard (No BOM) – 装配到电路板的标准电气元件，总是与 BOM 同步，但不包含在 BOM 中。
