板子上蓝牙芯片引脚一上电全为电源电压

ID:167675 · 发表于 2017-11-14 12:01

自己设计原理图画了一块板子，打板回来自己贴好元件，上电烧成结果烧不进去，然后一测蓝牙芯片的引脚都是电源电压大小3.27V，然后断电用数字万用表测芯片个管脚与电源VCC是否通路。。。。。。结果哦，表笔碰一下时响，然后长时间不离开就不响了，只在碰开始响一下然后就不响了，好像电容瞬间放电的感觉，这是为什么啊

ID:167675 · 发表于 2017-11-15 13:16

1123212143255 发表于 2017-11-14 20:46

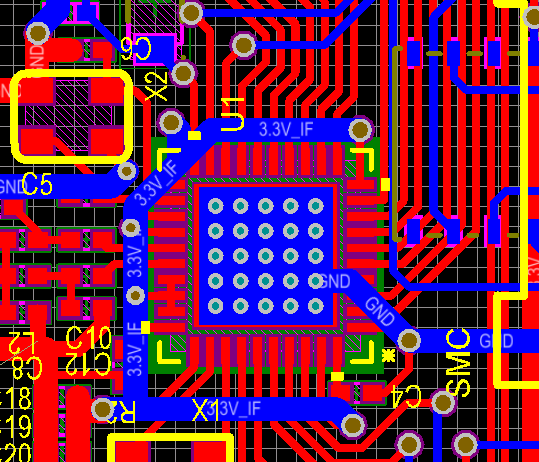

包括u1的41脚吗，41脚可是必须是零v的，发了局部一个面的pcb，无法判定与原理图是否相符。

41脚接地了

ID:249455 · 发表于 2017-11-14 21:14

哦哦，那就好吧。

ID:126608 · 发表于 2017-11-14 20:46

包括u1的41脚吗，41脚可是必须是零v的，发了局部一个面的pcb，无法判定与原理图是否相符。

ID:167675 · 发表于 2017-11-14 15:35

[img][/img]

ID:249277 · 发表于 2017-11-14 13:32

上个电路图给大家看看
