放大器Multisim仿真放大倍数可调20-200倍波形不失真

ID:249248 · 发表于 2020-9-8 11:30

放大倍数可调20-200倍波形不失真

基本功能仿真与调试

图1、电路原理图

图2、输入端放大电路

设置信号源频率500hz，幅值5V，通过如下公式：

根据比例调R4电压可改变放大倍数。

仿真电路如图3所示。

图3、通频带设置电路

设低通、高通滤波器中电容为1uF，通过如下公式：

计算可得：

将二者级联可得如图2所示电路。

图4、功率放大电路

仿真原理图如图4所示，由图中数据计算可得：

图5、20倍放大时输入与输出波形图

由图5可知，在20倍放大后经过调节已解决波形失真。

图6、总电路仿真原理图

该电路使用的原件类型少，电路连接简单，实现电路要求也较为简单。但是最初经测试后，发现其结果不是很理想，失真较为严重。经过反复推敲，对功率放大电路进行小幅修整。

在设置通频带时也遇到了诸多问题，比如输出电压不符合计算数值，波形严重失真，通过替换集成运放芯片与改变电阻电容数值得以完成通频带的设置。

三极管的介绍

三极管的共射，在基极输入，在集电极输出，输入和输出公用发射极，所以叫共射电路。是我们经常用到的基础放大电路。基本的共射电路增益高、输入输出反向。输入电阻小、输出电阻大，带负载能力差。高频响应低。而且静态工作点极其不稳定，所以我们在后续的学习中加入了各种的稳定条件，比如反馈和分压式连接。

三极管的共集，基本共集放大电路（电压跟随器、射极跟随器）电路特点：

信号从射极输出，又叫射极输出器；输出信号与输入信号同相位，又叫跟随器；电压放大倍数小于等于1，电流放大倍数大，适合作功率放大器的射极输出；输入阻抗高，输出阻抗小，适用于输入级作阻抗变换用；

三极管的共基，共基放大电路电路特点：电流放大作用，Au与共射相同，输入电阻比共射小，输出电阻与共射相同，高频性好，无电流放大作用。

（二）场效应管的介绍（FET）

场效应管的共源电路的特点：

电压放大倍数小于且接近于1；价输入电阻较高；输出电阻较低；输入与输出反相；电压放大倍数低；类似于BJT的共射电路；噪声低，能把输入信号都降落在电路上。

场效应管的共漏电路的特点：

电压放大倍数小于且接近于1；输出电压的相位与输入电压的相位相同，输出电压的波形和输入电压的波形一样，故又名源极跟随器；共漏组态放大电路的输入电阻高，输出电阻低，具有阻抗变换的特点，有较强的带负载能力，常用于多级放大电路的输入级和输出极。

场效应管的共栅电路的特点：Ai≈1，AV=gm(RD //r0) ，AV同CS放大器相当；输入阻抗低，有阻抗变换特性。输出阻抗高，可用于提高增益和构成高性能恒流源；由于没有密勒效应，频带最宽，常同CS联合构成CS—CB放大器，用于高速运放作差分输入放大级。

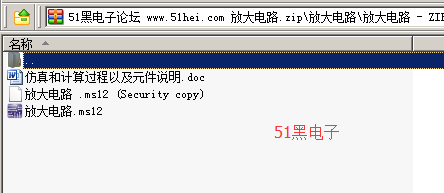

全部资料51hei下载地址：
