不知道怎么用这个芯片怎么接线啊

查看数: 2811 | 评论数: 3 | 收藏 0

关灯 | 提示：支持键盘翻页<-左右->

发布时间: 2019-12-28 13:53

正文摘要:

不知道怎么用这个芯片怎么接线啊

回复

ID:280000 发表于 2019-12-29 17:17

芯片怎么接线这个你要看芯片的数据手册

ID:110606 发表于 2019-12-28 15:21

符号	引脚	说明
DSA	1	数据输入
DSB	2	数据输入
Q0~Q3	3~6	输出
GND	7	地 (0 V)
CP	8	时钟输入（低电平到高电平边沿触发）
/M/R	9	中央复位输入（低电平有效）
Q4~Q7	10~13	输出
VCC	14	正电源

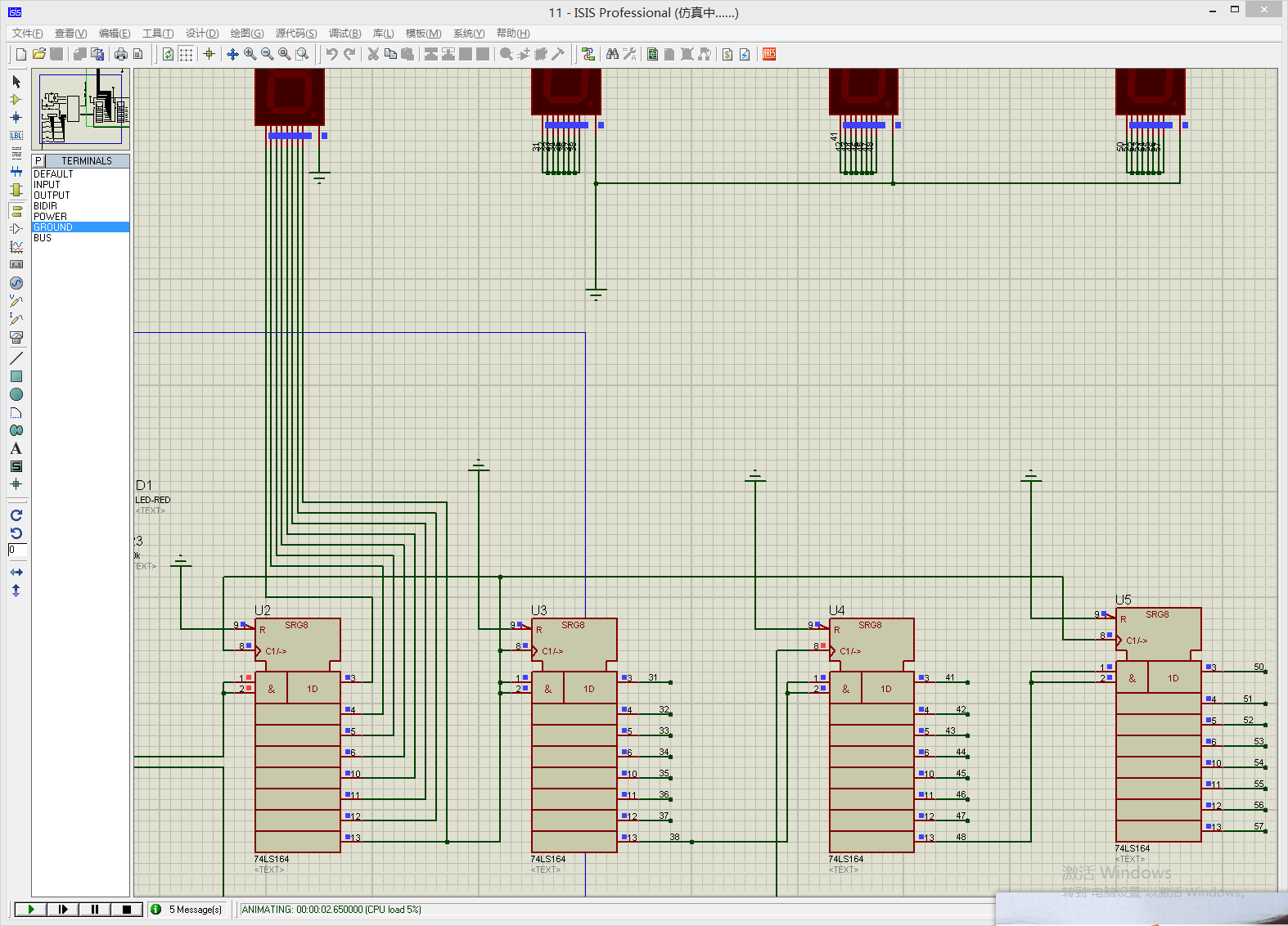

按照引脚图，您应该把输出脚连接到数码管上，奉上我查到的连接图

ID:110606 发表于 2019-12-28 15:19

符号	引脚	说明
DSA	1	数据输入
DSB	2	数据输入
Q0~Q3	3~6	输出
GND	7	地 (0 V)
CP	8	时钟输入（低电平到高电平边沿触发）
/M/R	9	中央复位输入（低电平有效）
Q4~Q7	10~13	输出
VCC	14	正电源
