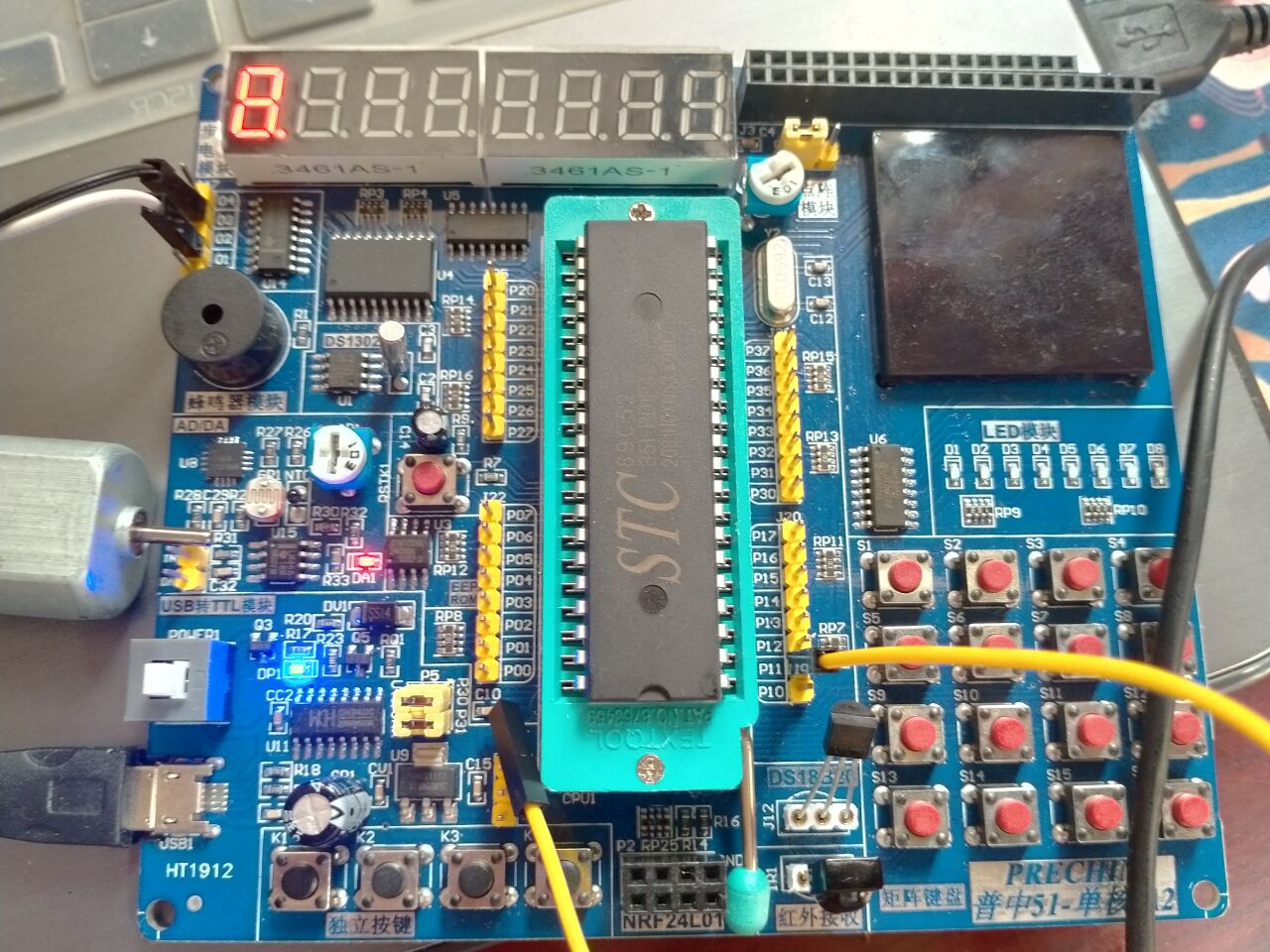

感觉好像给的电路图和板子不匹配，可以看下电路板上步进电机驱动芯片

直流电机接线很简单，但你给的电路图错了，正常是一个供电串在直流电机一端，另一端接到驱动芯片上，驱动芯片受单片机控制。你好好再看看电路图，应该能解决问题

这个直流电机接线应该是 01 和 5V
那这个控制接口已经连接

1. /*******************************************************************************

2. *

3. *                                        普中科技

4. --------------------------------------------------------------------------------

5. * 实 验 名                 : PWM调速直流电机试验

6. * 实验说明       : 使用PWM输出控制直流电机的转速

7. * 连接方式       : 见连接图

8. * 注    意                 :

9. *******************************************************************************/

10.

11. #include <reg52.h>

12. sbit led=P0;

13. //--定义使用的IO口--//

14. sbit PWM=P1^1;

15.

16. //--定义一个全局变量--//

17. unsigned char timer1;

18.

19. void Time1Config();

20.

21. /*******************************************************************************

22. * 函 数 名       : main

23. * 函数功能                 : 主函数

24. * 输    入       : 无

25. * 输    出       : 无

26. *******************************************************************************/

27.

28. void main(void)

29. {

30.         Time1Config();

31.         while(1)

32.         {

33.                 if(timer1>100)  //PWM周期为100*0.5ms

34.                 {

35.                         timer1=0;

36.                 }

37.                 if(timer1 < 30)        //改变30这个值可以改变直流电机的速度

38.                 {

39.                         PWM=1;

40.                 }

41.                 else

42.                 {

43.                         PWM=0;

44.                 }

45.         }

46.

47.

48. }

49.

50. /*******************************************************************************

51. * 函 数 名       : Time1Config

52. * 函数功能                 : 设置定时器

53. * 输    入       : 无

54. * 输    出       : 无

55. *******************************************************************************/

56.

57. void Time1Config()

58. {

59.         TMOD|= 0x10;   //设置定时计数器工作方式1为定时器

60.

61.         //--定时器赋初始值，12MHZ下定时0.5ms--//

62.         TH1 = 0xFE;

63.         TL1 = 0x0C;

64.

65.

66.         ET1 = 1;          //开启定时器1中断

67.         EA = 1;

68.         TR1 = 1;         //开启定时器

69. }

70.

71. /*******************************************************************************

72. * 函 数 名       : Time1

73. * 函数功能                 : 定时器1的中断函数

74. * 输    入       : 无

75. * 输    出       : 无

76. *******************************************************************************/

77.

78. void Time1(void) interrupt 3    //3 为定时器1的中断号  1 定时器0的中断号 0 外部中断1 2 外部中断2  4 串口中断

79. {

80.         TH1 = 0xFE;  //重新赋初值

81.         TL1 = 0x0C;

82.         timer1++;

83. }

84.

85.


复制代码
