220v-12v典型开关电源电路仿真（Multisim 14）

ID:112693 · 发表于 2021-10-8 21:03

仿真原理图如下（Multisim仿真工程文件可到本帖附件中下载）

220v - 12v 典型开关电源电路仿真，该电路中增加了光耦合器和可调式精密并联稳压器(TL431)。R4为限流电阻，R5和R6为取样电阻。当Uo变化时，取样电压就与TL431内部的2.5V基准电压进行比较，使K端电位发生变化，改变光耦中发射管(LED)的工作电流及发光强度，再经过光耦去调节场管的控制端电流，即可对占空比进行精细调节，实现精密稳压的目的。光耦合器还起到电气隔离作用。实测该开关电源的Sv<0.1％，SI=0.78％。

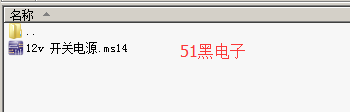

仿真工程51hei附件下载：

12v 开关电源.zip (181.65 KB, 下载次数: 270)

ID:974131 · 发表于 2021-11-29 18:48

我有个疑问？请问一下：实践中这种电路G级未加偏置电压，能够正常工作吗？

ID:979299 · 发表于 2021-11-29 19:34

该电路是采用精简RC自激振荡，未用脉宽调制IC，其中电容C7,C8,C9和电阻R2起关键振荡作用

ID:240342 · 发表于 2022-1-18 12:09

220v-12v典型开关电源电路仿真

ID:491577 · 发表于 2022-3-20 12:45

元件下载使用，负载改变后不可以稳压。将负载电阻R3改变后电压变化很大，无法稳压。

ID:396896 · 发表于 2022-4-15 11:15

感谢楼主的慷慨分享

ID:720231 · 发表于 2022-4-30 00:46

我仿真收敛性不行咋回事呀？楼主

ID:495591 · 发表于 2022-8-9 13:56

变压器参数如何计算？

ID:70035 · 发表于 2022-9-22 11:14

从来没有试过。

ID:371767 · 发表于 2023-3-13 19:44

最近想学习下开关电源，先从仿真入手。

ID:1077295 · 发表于 2023-5-17 23:50

我仿真收敛性不行咋回事呀？楼主

ID:306210 · 发表于 2023-10-15 09:26

仿真出错

ID:306210 · 发表于 2023-10-15 09:26

仿真出错，无法运行

ID:1101737 · 发表于 2023-11-29 15:18

请问这个不需要启动电阻吗？

ID:1101763 · 发表于 2023-11-29 17:07

我仿真开关电源老是出错。哎

ID:1066657 · 发表于 2024-4-11 17:08

接负载电阻0.5欧姆时，电源输出电压为0.54V，显然有问题
