求解释单片机74hc595驱动数码管程序的原理

ID:326149 · 发表于 2018-5-9 18:12

各位大佬能不能给我解释下这个程序的原理，还有他的流程图该怎么画，拜托了。
void SendData(unsigned char SDat)       // 74HC595传送一个字节的数据
{
      unsigned char i;
      for(i=0;i<8;i++)
      {
            if((SDat&0x01)==0)       // 先发送最低位,若改为(SendDat&0x80)则先发送最高位
                     Dat=0;
            else
                     Dat=1;
            _nop_();
            Clk=0;
            _nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
            Clk=1;                                  // 时钟上升沿有效
            SDat=SDat>>1;          // 若改为SendDat<<1则先发送最高位
      }
}
/*------------------------------------------------
      段码显示
------------------------------------------------*/
void Display()
{
      unsigned char c=0;
      unsigned char i=0;
      RCK=0;                                              // 关闭存储寄存器的输入
      SendData(DispTab[c]);             // 送出字形码数据
      RCK=1;                                              // 开启存储寄存器的输入
}

ID:123289 · 发表于 2018-5-9 19:46

这么一点程序，也弄不清，为何还要学这个专业呢？改学CEO也比这个强。

ID:111634 · 发表于 2018-5-10 18:25

本帖最后由 zl2168 于 2018-5-10 18:27 编辑

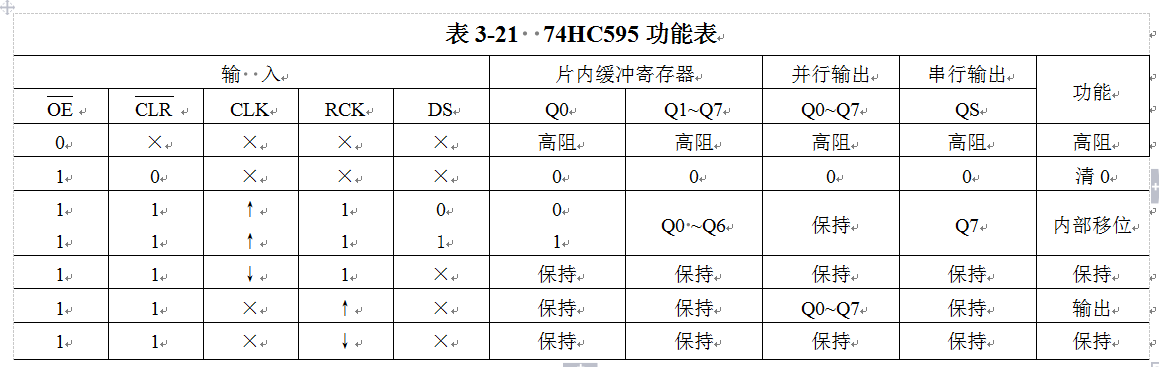

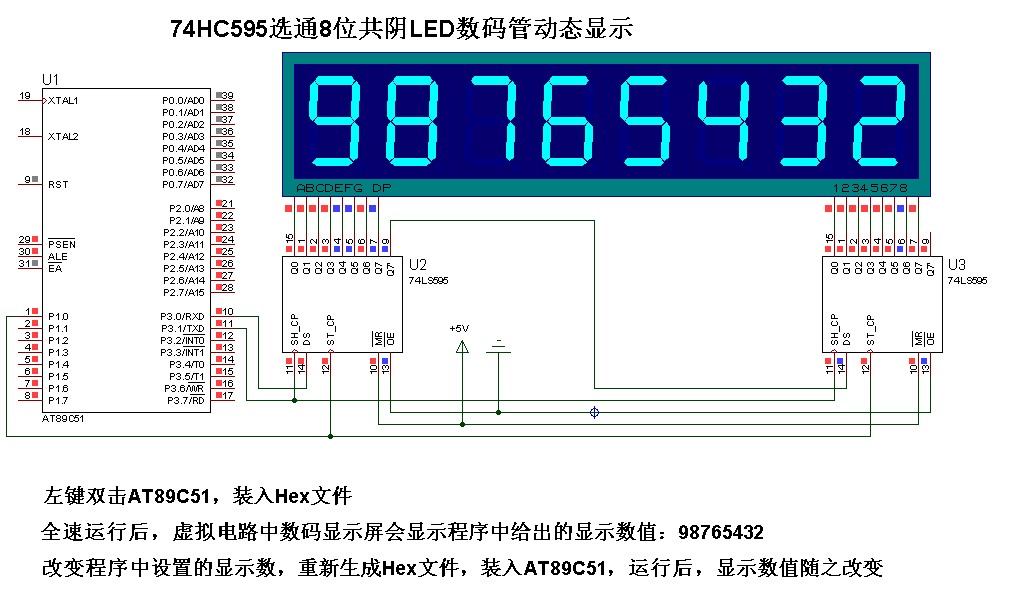

实例59 74LS595串行选通8位LED数码管动态显示

先Proteus仿真一下，确认有效。

实例59 74LS595×2选通8位LED动态显示.rar (45.12 KB, 下载次数: 65)

以上摘自张志良编著《80C51单片机仿真设计实例教程——基于Keil C和Proteus》清华大学出版社ISBN 978-7-302-41682-1，内有常用的单片机应用100案例，用于仿真实验操作，电路与程序真实可靠可信可行。书中电路和程序设计有详细说明，程序语句条条有注解。

ID:326149 · 发表于 2018-5-11 10:23

zl2168 发表于 2018-5-10 18:25
实例59 74LS595串行选通8位LED数码管动态显示

先Proteus仿真一下，确认有效。

非常感谢
