   Proteus从推出到今天的8.1 BETA版本，其功能日益增强，特别是在单片机、嵌入式等方面的虚拟仿真是其他EDA软件无法媲美的。下面从7.1版本至8.0版本中微处理即外围设备的增加简单介绍其发展历程：
2007年2月  ：推出7.1版本，在微处理器方面添加了PIC24等。
2007年7月  ：推出7.2版本，增加了PIC16F882等。
2008年5月  ：推出了7.3版本，增加了EasyHDl脚本语言等。
2008年7月  ：推出7.4版本，增加的微处理器dsPIC33FJ12GP201等。
2008年12月：推出7.5版本，增加了PIC16F818/819等。
2009年7月  ：推出7.9推出版本，微处理器增加了PIC12F609/615 等。
2010年1月  ：推出7.7版本，新增微处理器有PIC18F8680 等。
2013年3月  ：推出8.0版本，8.0界面发生了翻天覆地的变化。
2013年10月：推出8.1 SP0 BETA版本。
2013年11月29日，推出了Professor 8.1 SP0版本。

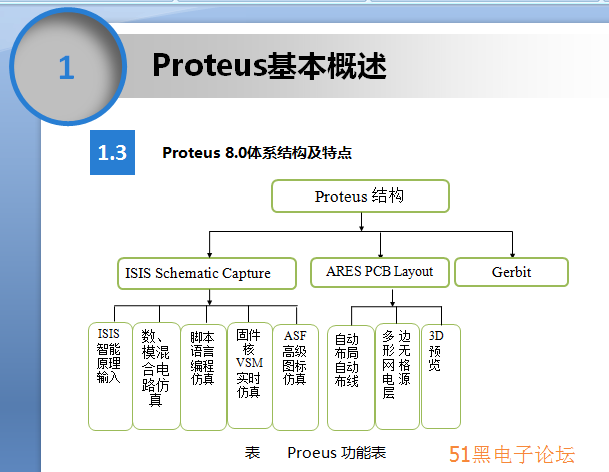

      Proteus是英国Labcenter Electronics公司研发的EDA工具软件，该软件可以进行模拟电路、数字电路、模/数混合电路设计与仿真，PCB设计、脚本编程，还可以进行微处理器控制电路设计和实时仿真，具体功能如表所示。
      Proteus主要有三大结构体系[8]，即Schematic Capture、PCB Layout、Gerber [8]。

Proteus VSM（Virtual System Modeling），Proteus虚拟系统模型，是一个基于PROSPICE混合模型仿真器，主要由SPICE3F5模拟仿真其内核和快速事件驱动数字仿真器（Fast Event-driver Digital Simulator）组成。
在ISIS Schematic Capture平台中，利用具有动画演示功能的器件或具有仿真模型的器件，当电路连接完成无错误后，单击运行按钮可以实现声、光等动态逼真的仿真。

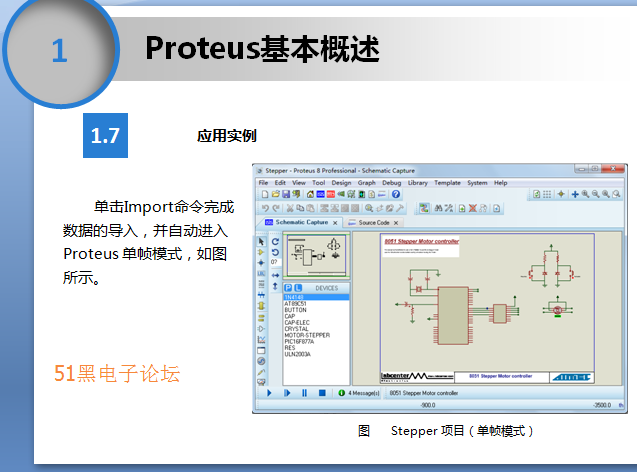

单击按钮，启动交互式仿真。单击原理图中的Reverse或者Forward按钮，可以观察到按钮控制步进电机顺时针转动或者逆时针转动。单击按钮，打开Source Code代码窗口观察程序的执行情况（具体参考第十四章），如图所示，此时Source Code和Schenmatic Capture在同一窗口，即为单帧模式，单击其中之一的标签，实现单帧模式与多帧模式的切换。
