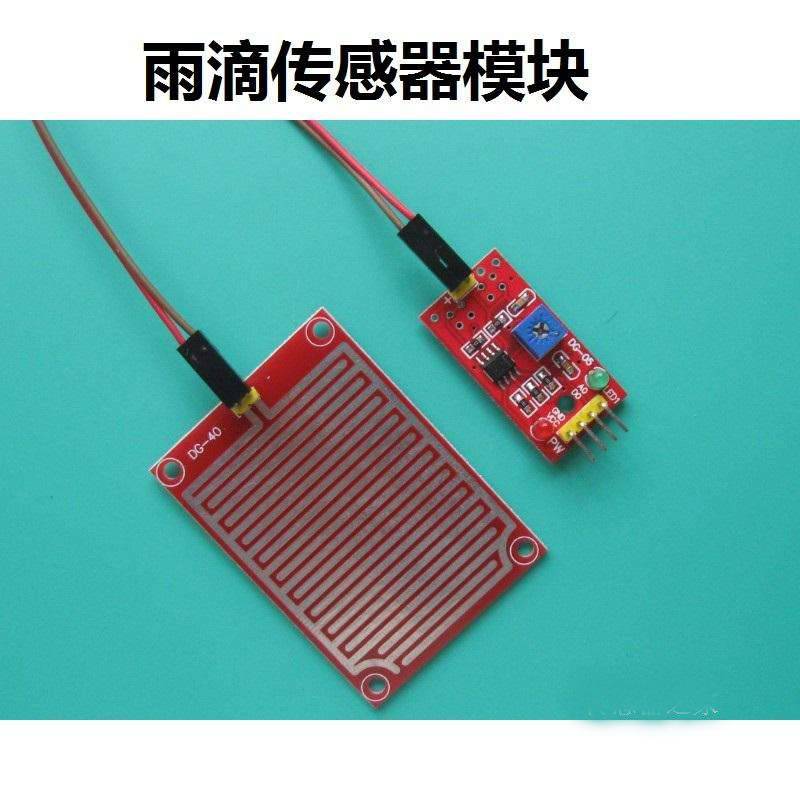

雨滴传感器

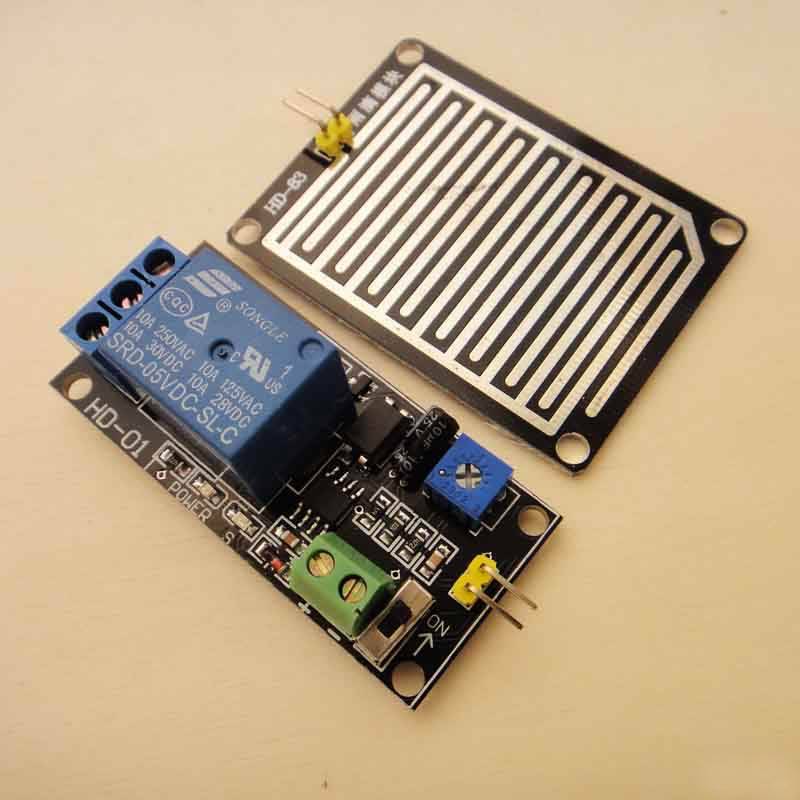

它是一个模拟（数字）输入模块，也叫雨水、雨量传感器。可用于各种天气状况的监测，检测是否下雨及雨量的大小，转成数字信号（DO）和模拟信号（AO）输出，并广泛应用于Arduino 机器人套件，雨滴，下雨传感器，可用于各种天气状况的监测，并转成数定信号和 AO 输出，也可用于汽车自动刮水系统、智能灯光系统和智能天窗系统等。

ID:513258 · 发表于 2019-6-21 13:21

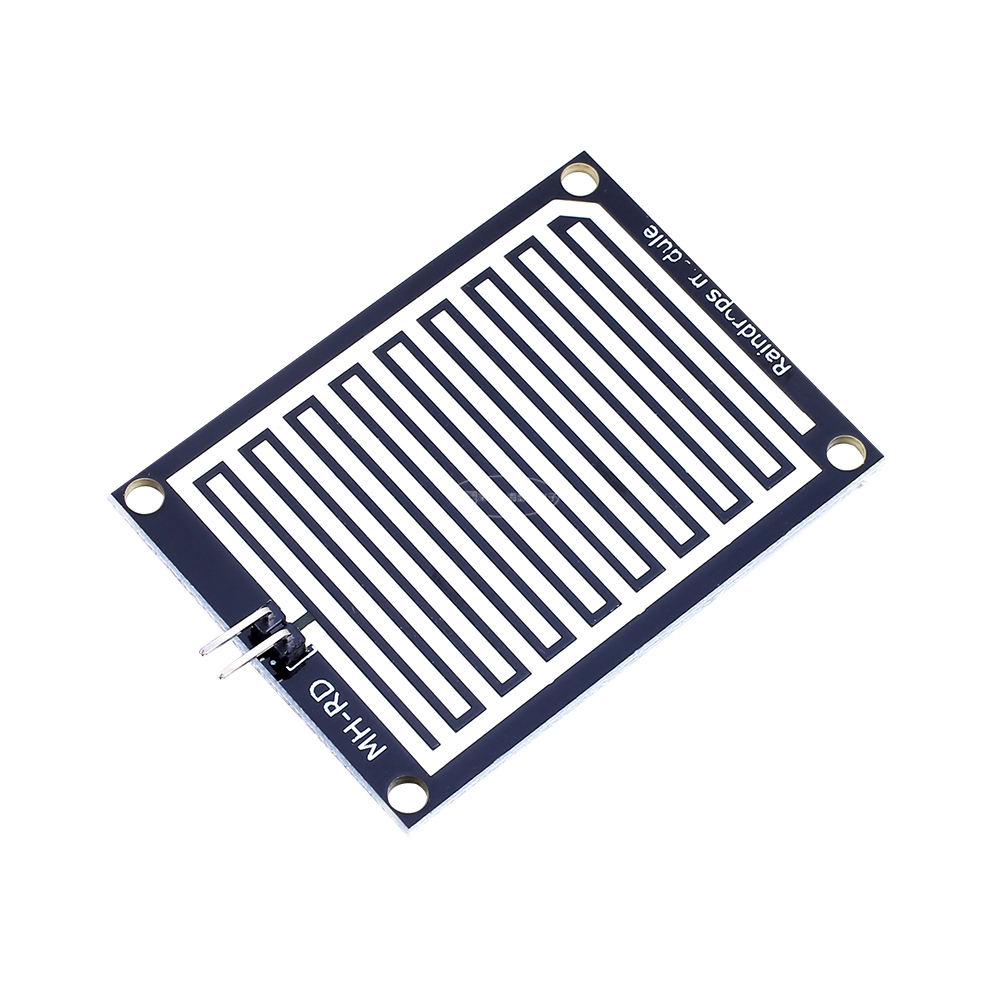

传感器采用高品质 FR-04 双面材料，超大面积 5.0*4.0CM,并用镀镍处理表面，具有对抗氧化，导电性，及寿命方面更优越的性能

ID:513258 · 发表于 2019-6-21 13:24

传感器采用高品质 FR-04 双面材料，超大面积 5.0*4.0CM,并用镀镍处理表面，具有对抗氧化，导电性，及寿命方面更优越的性能

ID:513258 · 发表于 2019-6-21 14:16

1、电压：5V
2、输出信号LED指示。
3、带有二极管反向保护
4、TTL电平输出
5、二级管反向保护~（防止电源接反了）
6、TTL输出有效信号为低电平.驱动能力100MA左右，
可直接驱动继电器，蜂鸣器，小风扇，等等。
7、高电平驱动能力4MA左右
8、灵敏度可通过电位器调节
9、没有雨时候LED点亮输出为高电平，雨滴上去，输出地电平，LED灭
11、模拟量输出的电压0-3.5V之间
12、雨滴板和控制板是分开的，方便将线引出
13、大面积的雨滴板，更有利于检测到雨水
14、板子带有定位孔方便大家安装
15、控制板板子大小：31*20 MM
16、大面积雨滴检测板 50*35 MM

ID:513258 · 发表于 2019-6-21 14:23

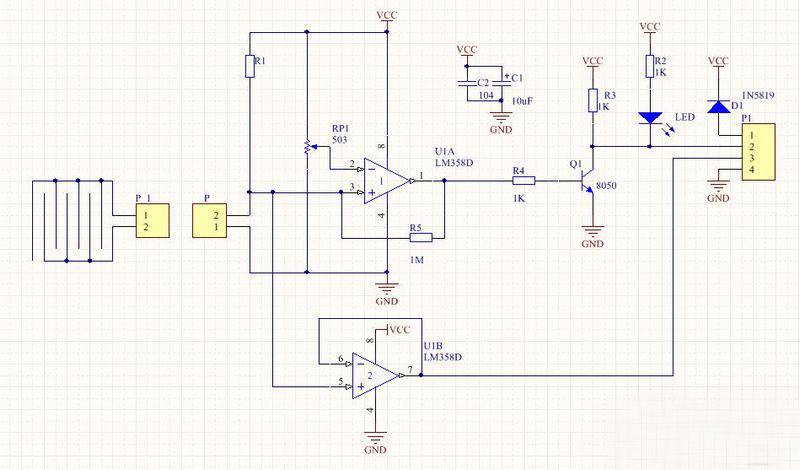

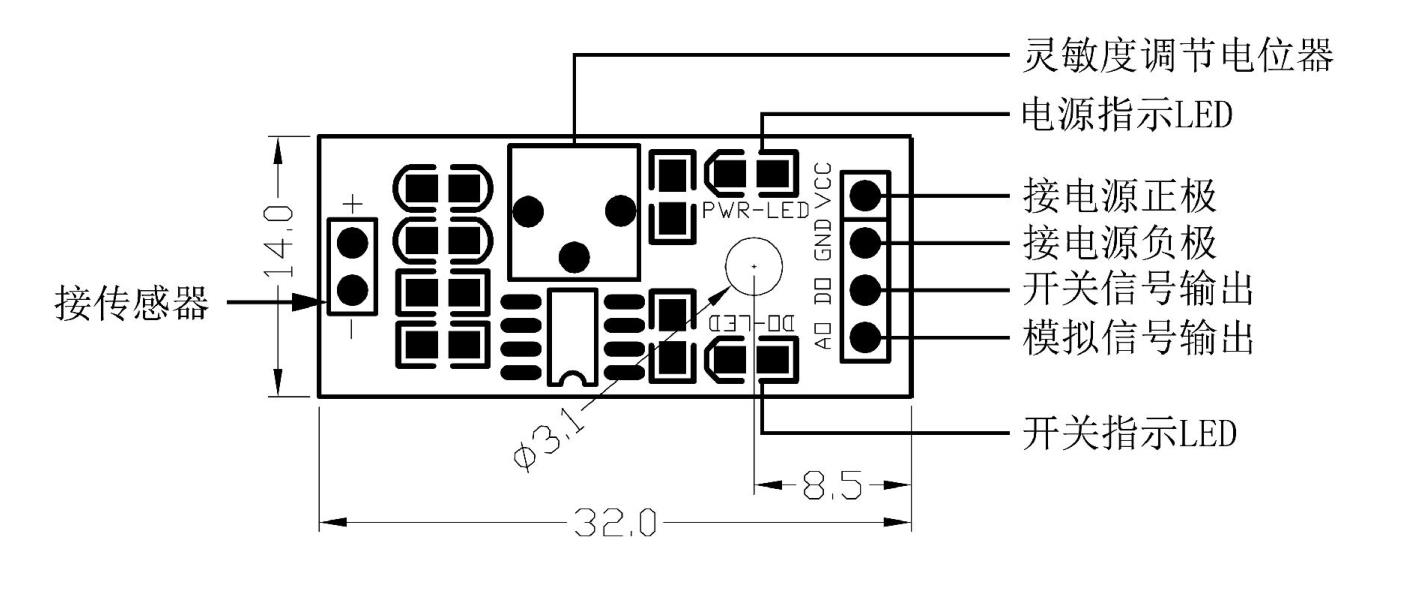

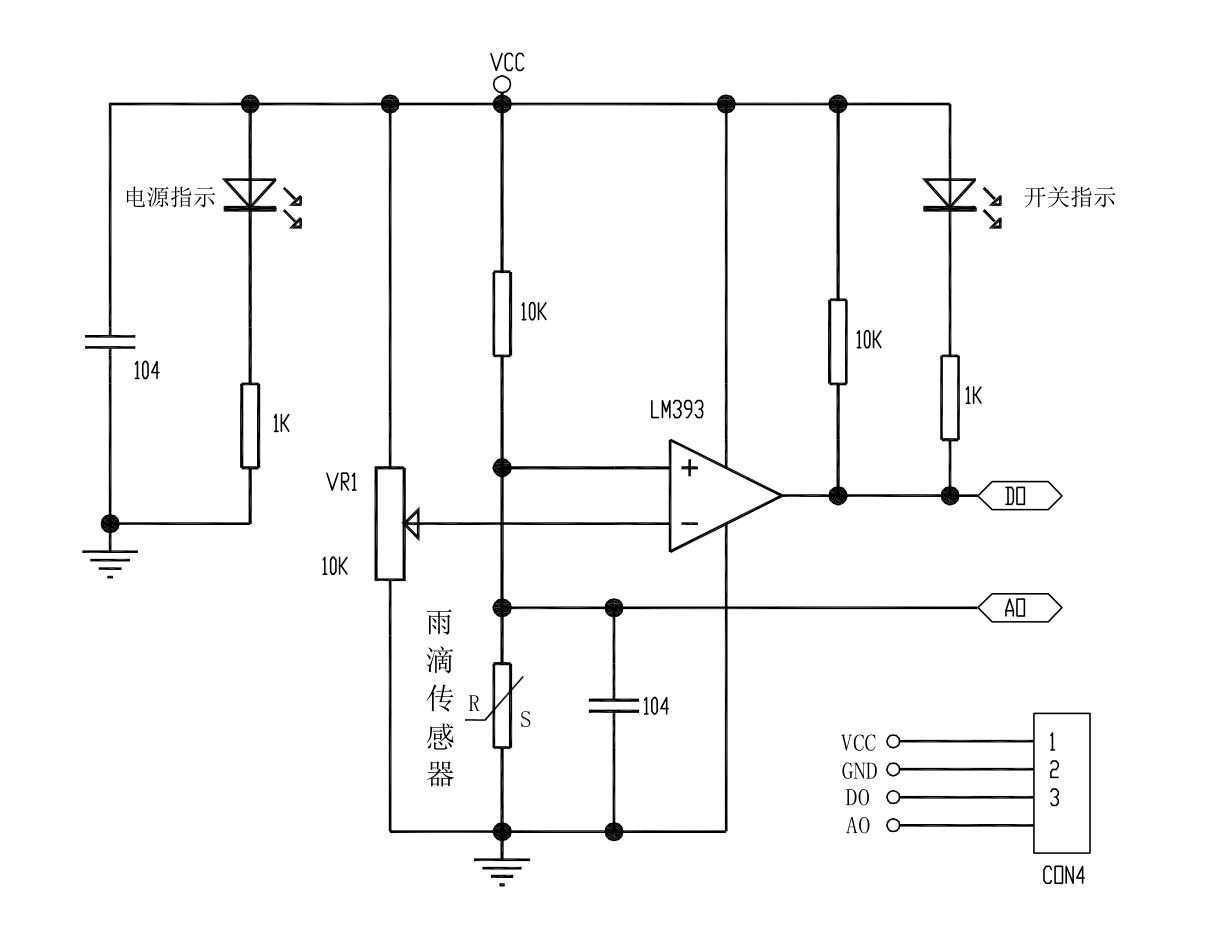

电原理图

ID:513258 · 发表于 2019-6-21 14:30

功能介绍：
接上 5V 电源，电源指示灯亮，感应板上没有水滴时，DO 输出为高电平，开关指示灯灭，滴上一滴水，DO 输出为低电平，开关指示灯亮，刷掉上面的水滴，又恢复到，输出高电平状态.......

AO 模拟输出，可以连接单片机的 AD 口检测滴在上面的雨量大小，
DO TTL 数字输出也可以连接单片机检测是否有雨。

ID:513258 · 发表于 2019-6-21 14:43

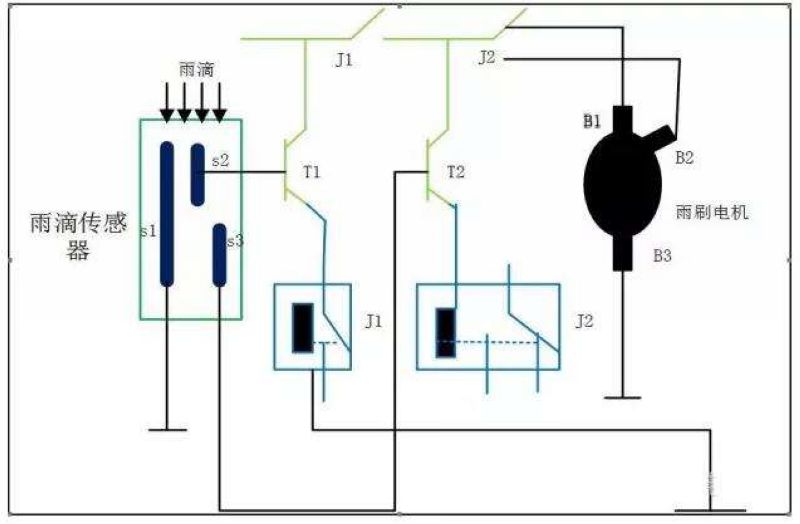

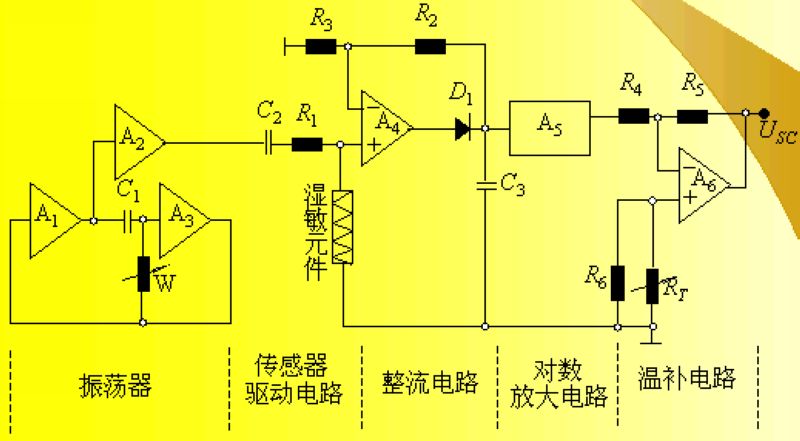

一些应用电路

ID:513258 · 发表于 2019-6-21 14:49

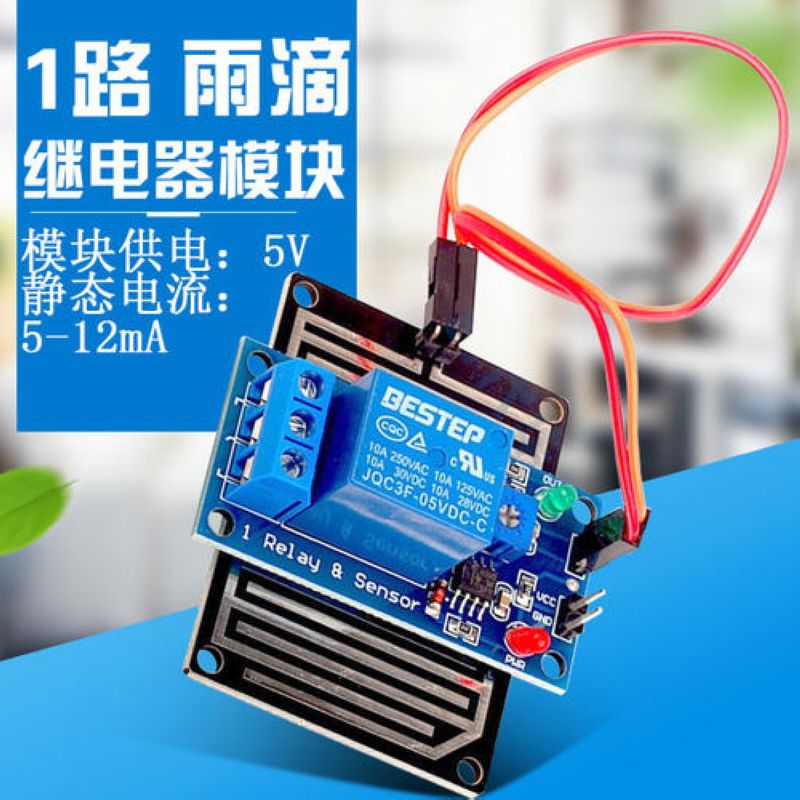

直接控制继电器

ID:513258 · 发表于 2019-6-21 15:04

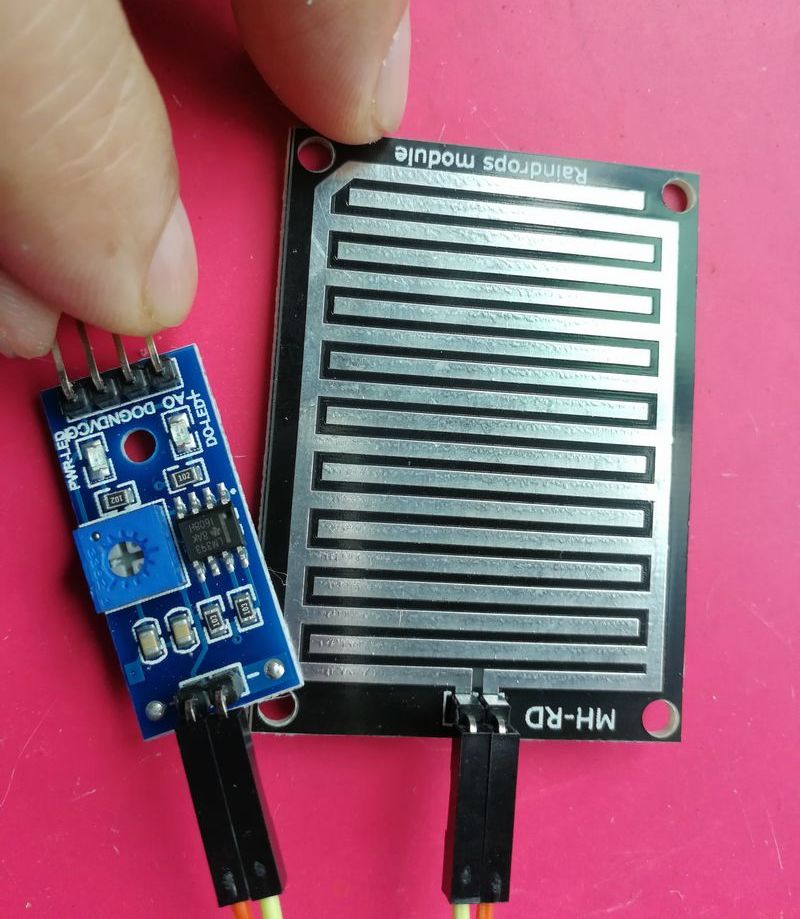

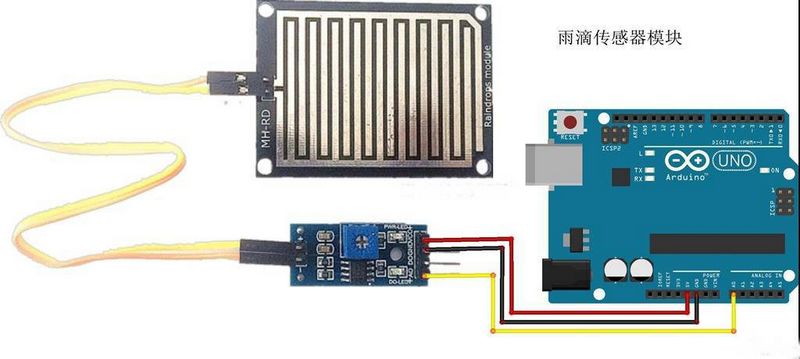

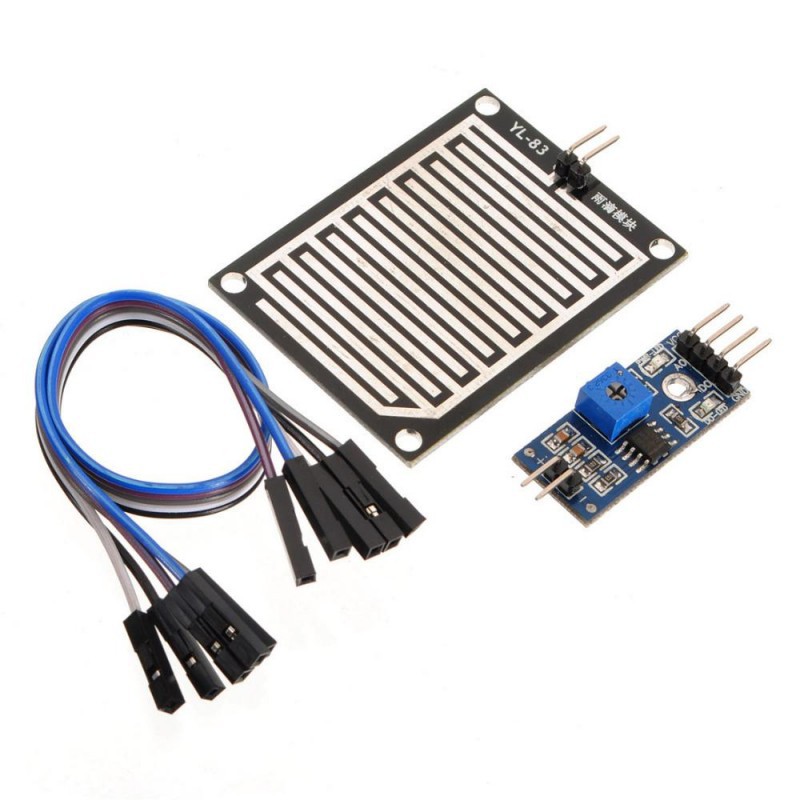

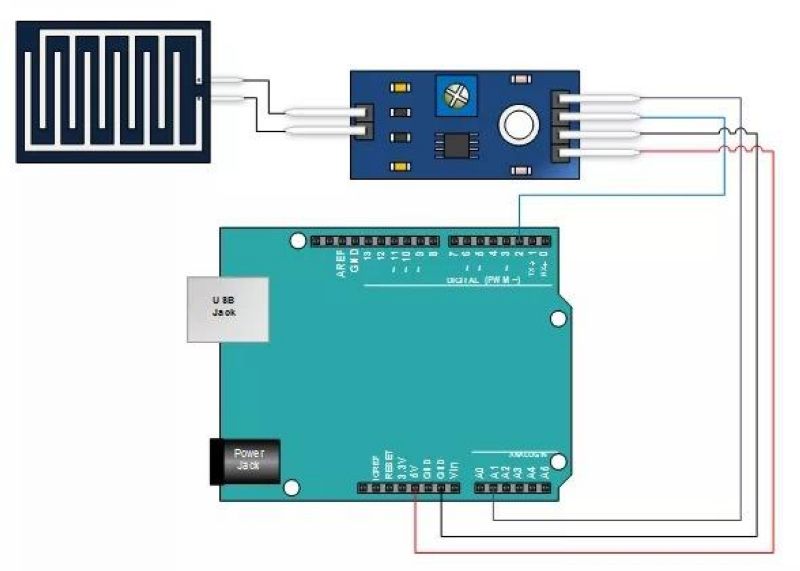

模块接线方式：
1、VCC:接电源正极（3-5V）
2、GND:接电源负极
3、DO:TTL 开关信号输出
4、AO:模拟信号输出
注意：正负极不能反接，会烧坏模块。

ID:513258 · 发表于 2019-6-21 15:12

ID:513258 · 发表于 2019-6-21 15:40

/*
【Arduino】37种传感器模块系列实验（32）

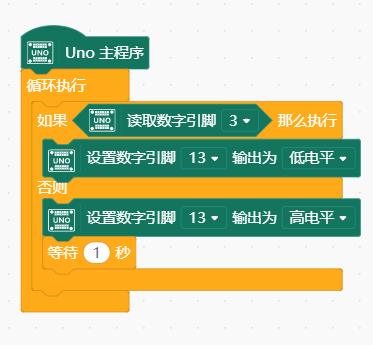

实验三十二：雨滴传感器模块（雨水/雨量/叶面湿度）《3线制》
*/
void setup() {
pinMode(3,INPUT);
pinMode(13,OUTPUT);
}
void loop() {
if (digitalRead(3)) {
digitalWrite(13,LOW);
}
else {
digitalWrite(13,HIGH);
delay(1000);
}
}

复制代码

ID:513258 · 发表于 2019-6-21 15:44

本帖最后由 eagler8 于 2019-6-22 09:34 编辑

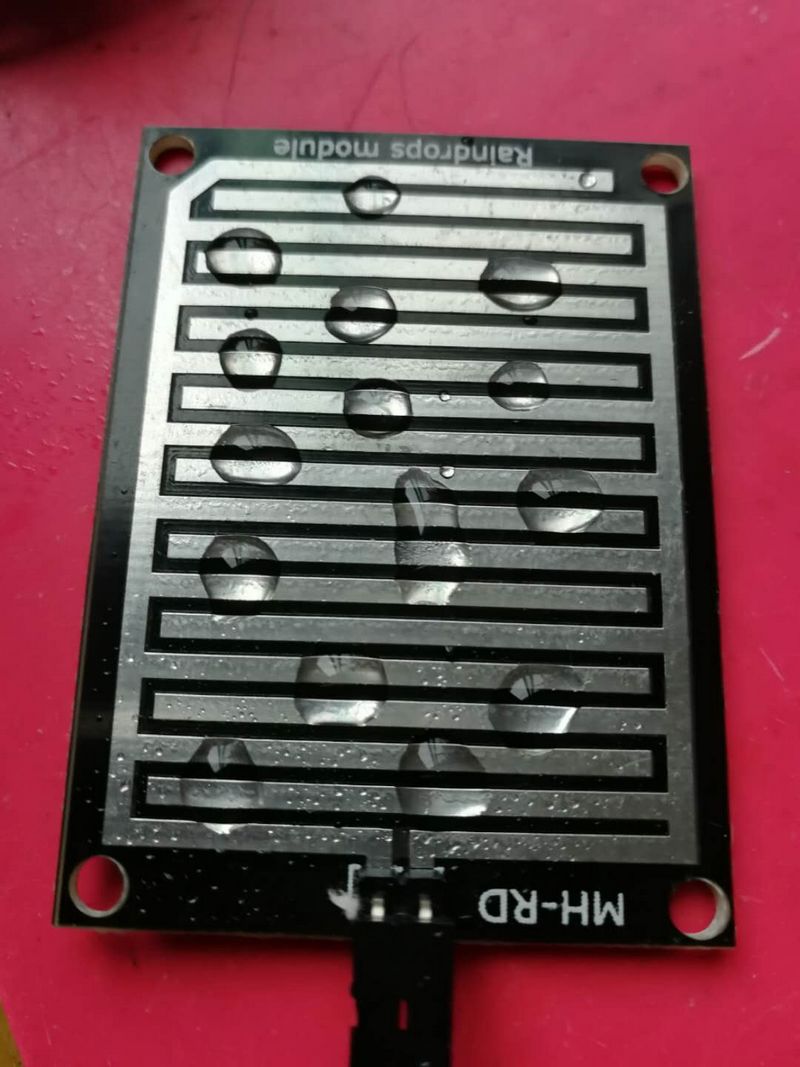

实际测试，灵敏度比预料的高，有一滴雨水就能报警了

ID:513258 · 发表于 2019-6-22 10:08

ID:513258 · 发表于 2019-6-22 11:08

/*
【Arduino】37种传感器模块系列实验（32）
实验三十二：雨滴传感器模块（雨水/雨量/叶面湿度）《4线制》
*/
void setup() {
Serial.begin(9600);
pinMode(A0,INPUT);
pinMode(3,OUTPUT);
}
void loop() {
analogWrite(3, (map(analogRead(A0), 0, 1023, 235, 0)));
Serial.println((map(analogRead(A0), 0, 1023, 235, 0)));
delay(500);
}

复制代码

ID:513258 · 发表于 2019-6-22 11:46

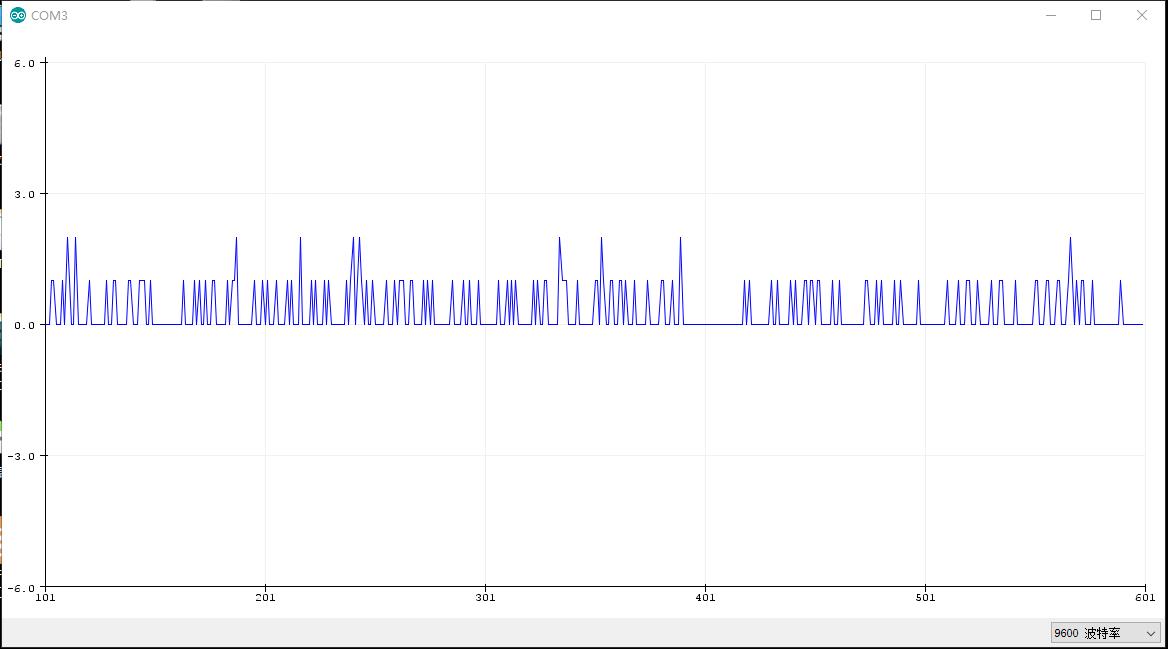

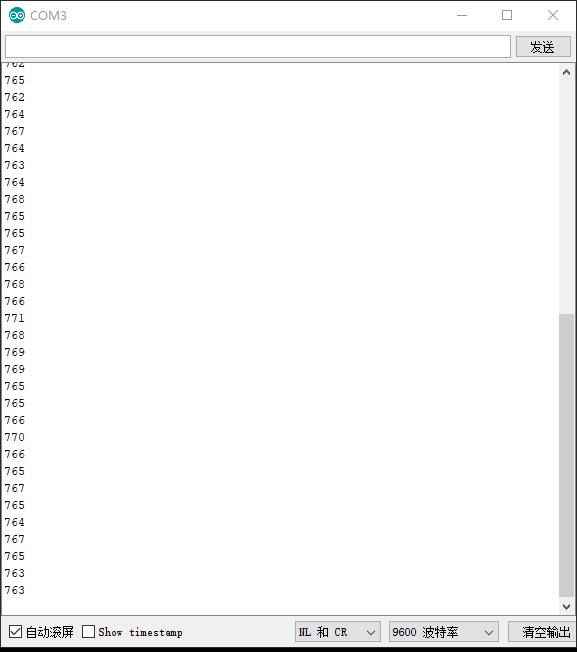

还没下雨时的波形

ID:513258 · 发表于 2019-6-22 11:50

ID:513258 · 发表于 2019-6-22 11:53

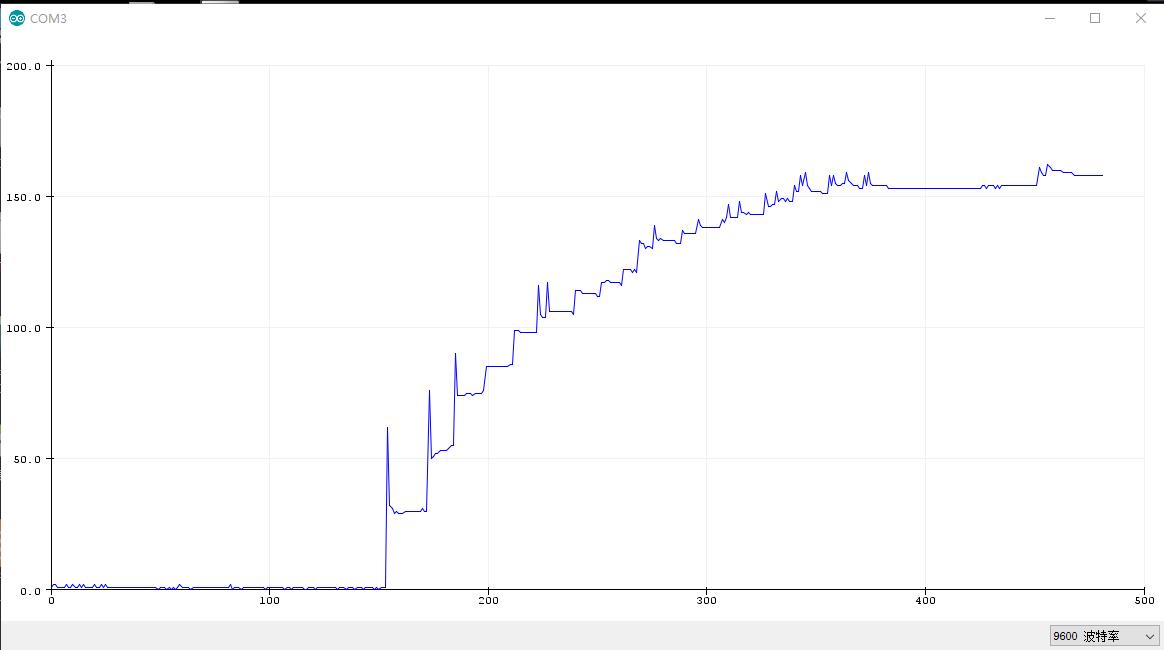

下雨了，雨量逐渐大起来的波形

ID:513258 · 发表于 2019-6-22 12:00

ID:513258 · 发表于 2019-6-22 13:40

实验三十三：ESP8266串口WIFI收发无线模块（ESP-01S）

乐鑫科技
成立于2008年，是一家专业的无晶圆半导体公司，致力于研发设计 WiFi 和蓝牙技术的无线系统级芯片，提供移动通讯和物联网解决方案。2014年上半年推出的ESP826让乐鑫成了物联网芯片黑马，2016年9月，乐鑫又推出了新品——ESP32 ，为千“片”一律的 32位 MCU 市场带来一股新风。ESP32芯片将bgn WiFi和蓝牙BLE合二为一，搭配双核32位Tensilica L108 MCU，最高主频可达250MHz，且具备低功耗等多种睡眠模式供不同的物联网应用场景使用。

ID:513258 · 发表于 2019-6-22 13:43

安信可科技
成立于2012年，一直专注于物联网（IOT）领域。是集成设计、研发和生产为一体的技术密集型高新企业，是无线模组相关解决方案的领先供应商。自公司成立以来一直保持稳定快速成长，在“串口转以太网”、“串口转WIFI”、 “串口转GPRS”三大核心领域得到客户充分肯定。ESP8266 系列模组是其开发的一系列基于乐鑫ESP8266的超低功耗的UART-WiFi模块的模组，可以方便地进行二次开发，接入云端服务，实现手机3/4G全球随时随地的控制，加速产品原型设计。

ID:513258 · 发表于 2019-6-22 13:58

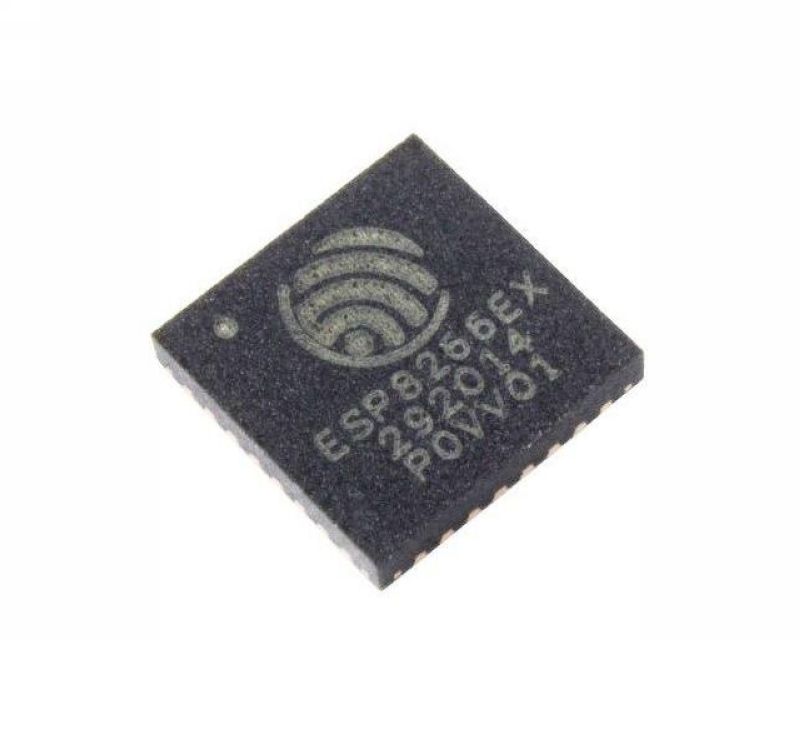

ESP8266
ESP8266是由乐鑫公司出品的一款物联网芯片，因为价格较低，性能稳定等收到很大的关注。它是一款比较通用的WiFi 芯片，其核心为一块Diamond Standard 106Micro控制器的高集成度芯片。该芯片是当时行业内集成度较高的WiFi MCU芯片，集成了32位MCU、WiFi射频、基带、MAC、TCP/IP于单颗 SoC 上，实现了板上占用空间最小化。同时ESP8266 也只有7个外围器件，大大降低了ESP8266的模组BOM成本，也正因为如此，该芯片迎合了智能家居市场的价格要求。另外，该芯片的 WLAN 拥有领先的电源控制算法，可在省电模式下工作，满足电池和电源设备苛刻的供电要求。

ID:513258 · 发表于 2019-6-22 14:40

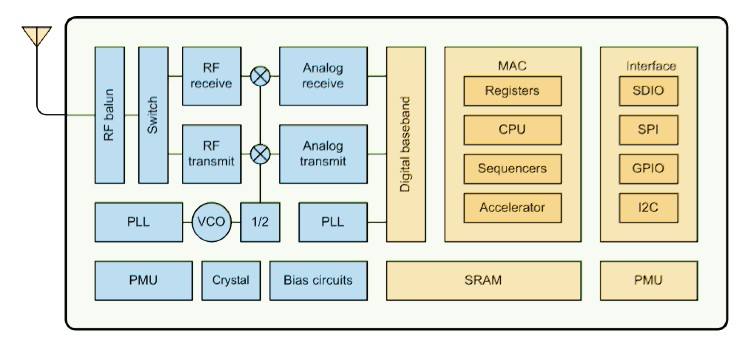

内部结构

ID:513258 · 发表于 2019-6-22 14:44

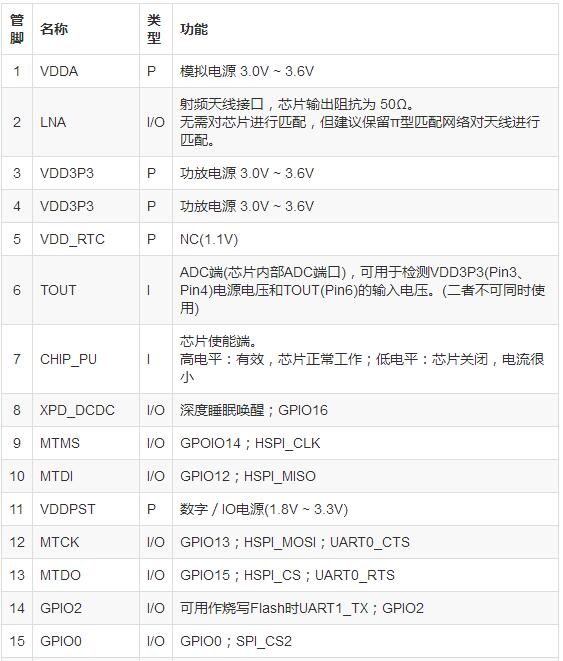

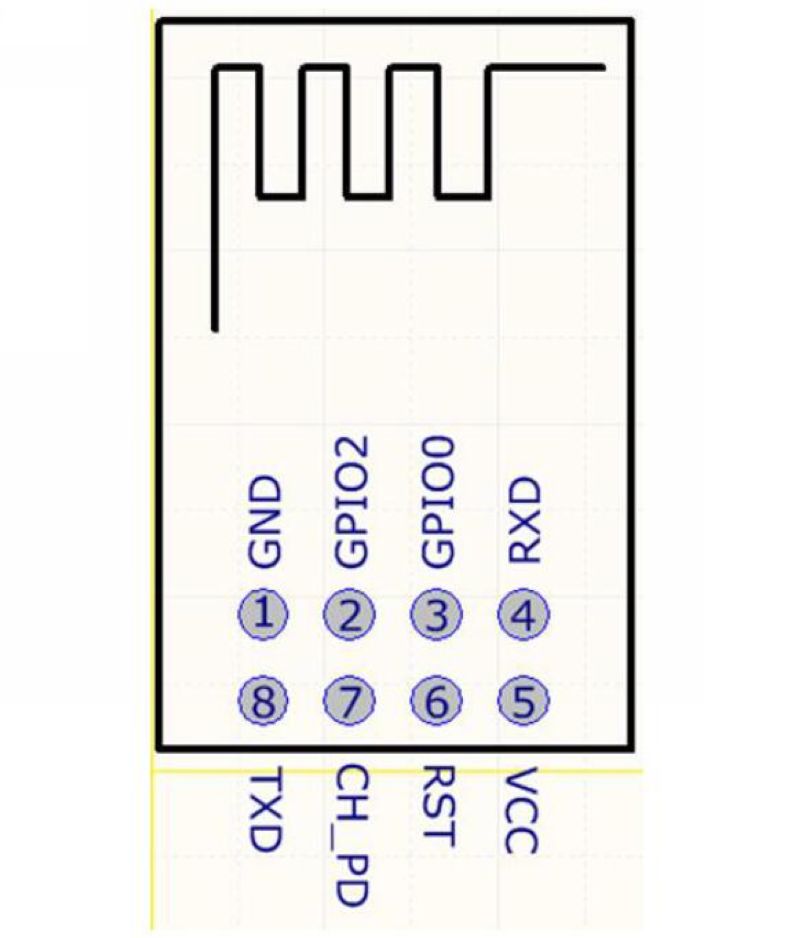

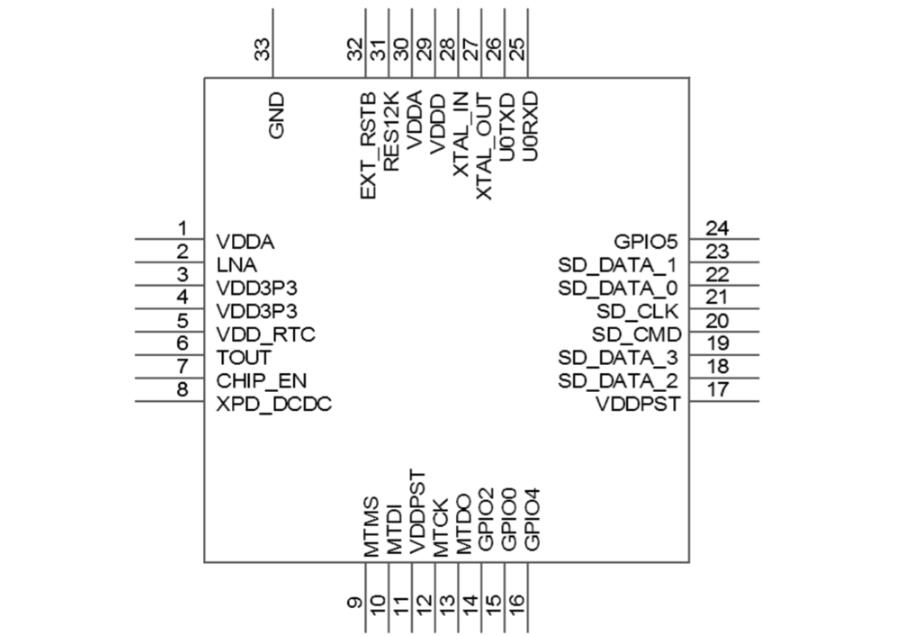

引脚图

ID:513258 · 发表于 2019-6-22 14:48

ID:513258 · 发表于 2019-6-22 14:48

ID:513258 · 发表于 2019-6-22 14:54

ESP8266特性
　　*802.11 b/g/n
　　*内置低功耗32位CPU：可以兼作应用处理器
　　*内置10 bit高精度ADC
　　*内置TCP/IP协议栈
　　*内置TR开关、balun、LNA、功率放大器和匹配网络
　　*内置PLL、稳压器和电源管理组件
　　*支持天线分集
　　*STBC、1x1 MIMO、2x1 MIMO
　　*A-MPDU、A-MSDU的聚合和0.4 s的保护间隔
　　*WiFi @ 2.4 GHz，支持 WPA/WPA2 安全模式
　　*支持STA/AP/STA+AP工作模式
　　*支持Smart Config功能（包括Android和iOS设备）
　　*SDIO 2.0、（H） SPI、UART、I2C、I2S、IR Remote Control、PWM、GPIO
　　*深度睡眠保持电流为10 uA，关断电流小于5 uA
　　*2 ms之内唤醒、连接并传递数据包
　　*802.11b模式下+20 dBm的输出功率
　　*待机状态消耗功率小于1.0 mW （DTIM3）
　　*工作温度范围：-40°C - 125°C
　　*通过 FCC， CE， TELEC， WiFi Alliance 及 SRRC 认证

ID:513258 · 发表于 2019-6-22 15:35

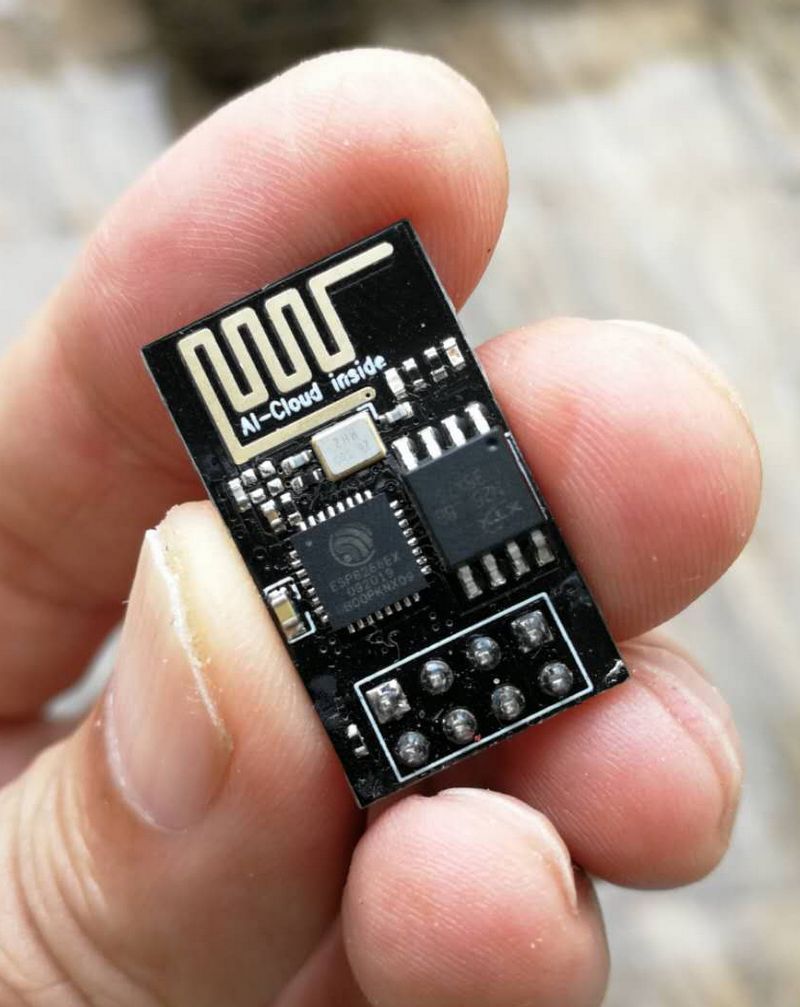

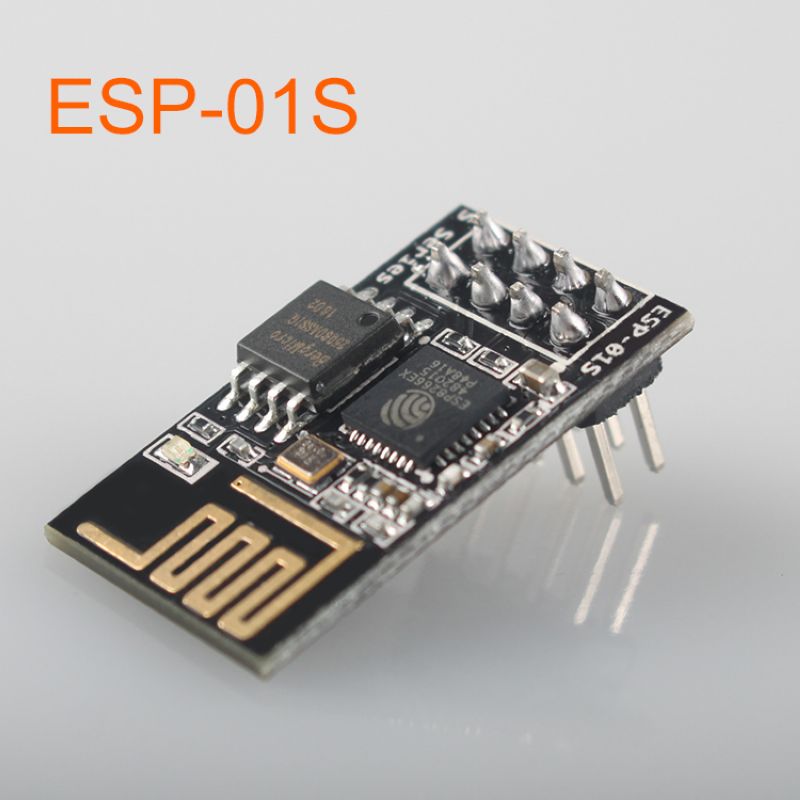

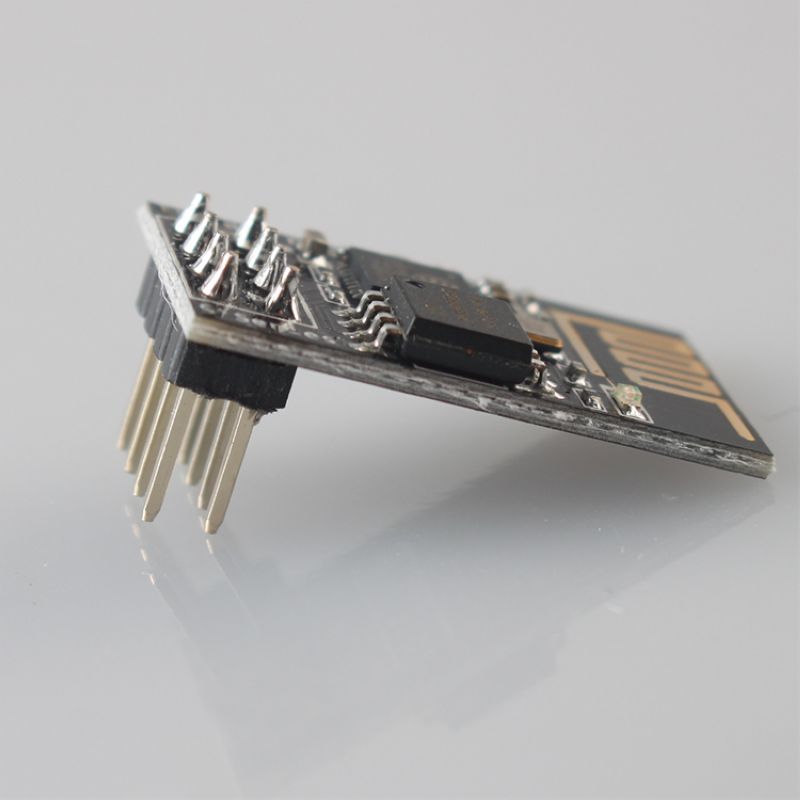

ESP8266-01S

ID:513258 · 发表于 2019-6-22 15:41

ID:513258 · 发表于 2019-6-22 15:45

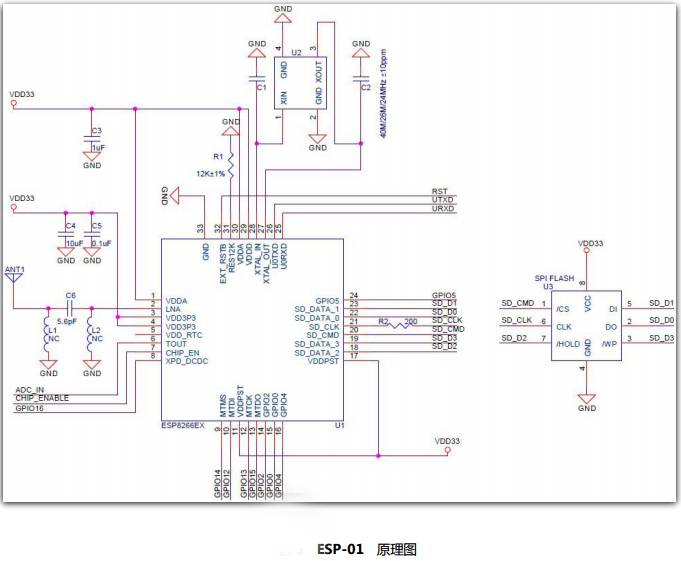

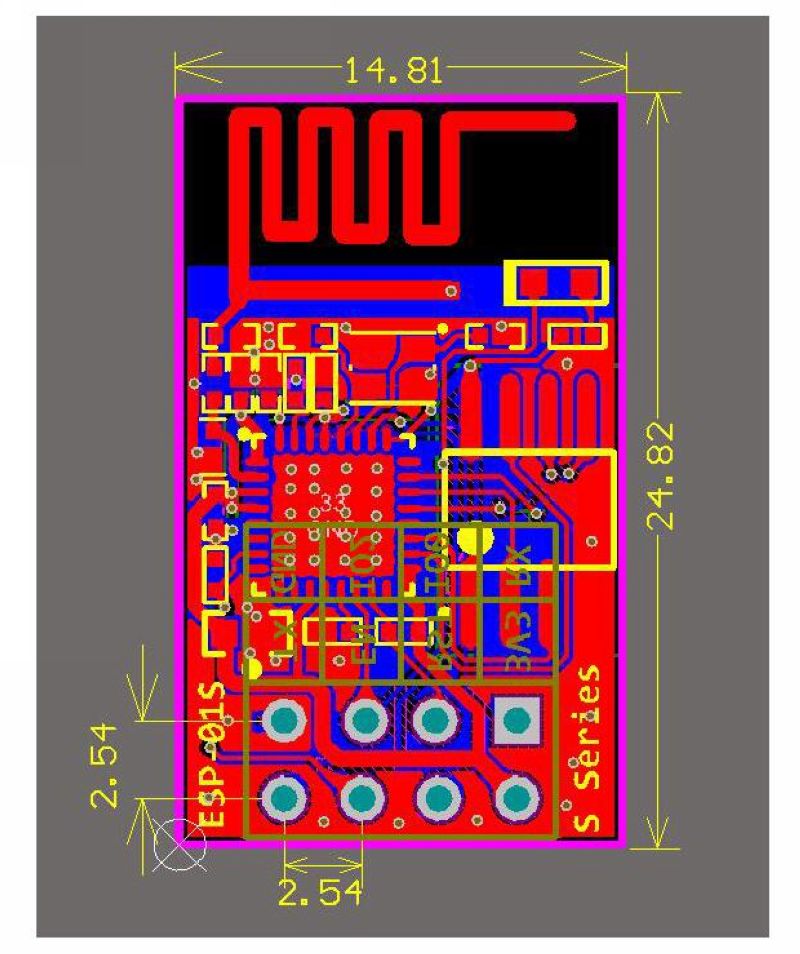

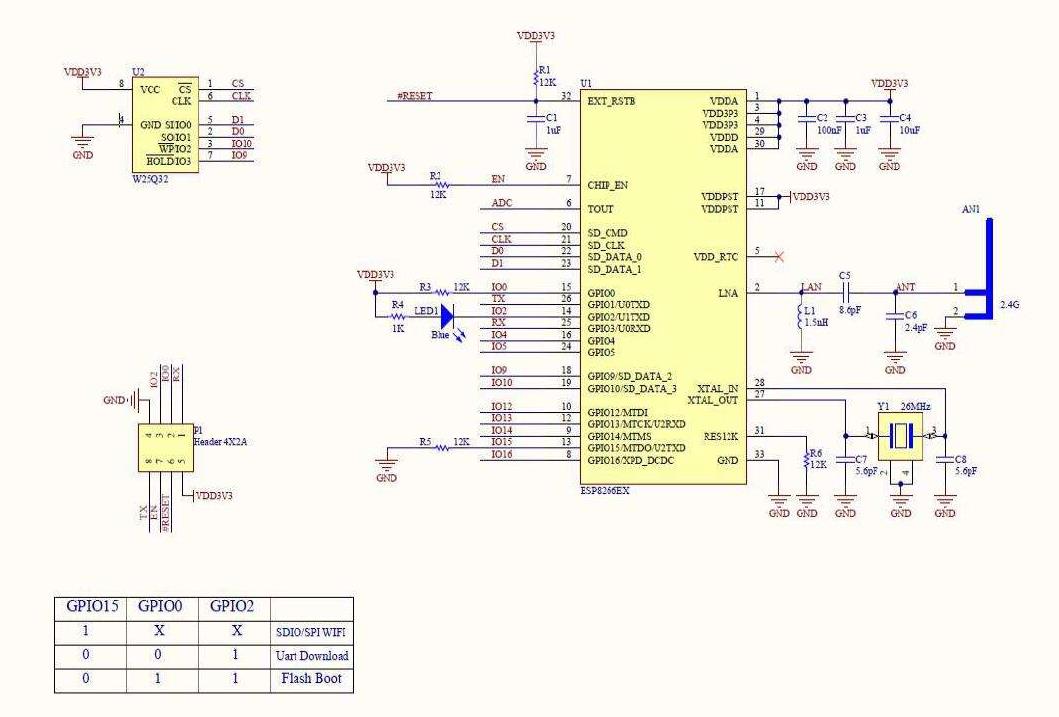

电原理图

ID:513258 · 发表于 2019-6-22 15:48

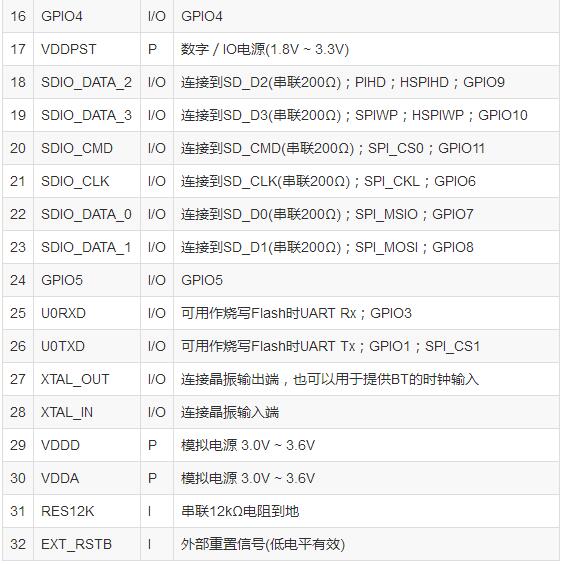

引脚功能图

ID:513258 · 发表于 2019-6-22 17:35

ID:513258 · 发表于 2019-6-22 17:47

基本参数：

工作电压：DC3.0-3.6V（建议3.3V）

SPI Flash：1MB

板载PCB天线增益:3DBi

ID:513258 · 发表于 2019-6-22 17:50

模块优势：

1）价格低，基本只赚取很小的利润，希望此举能带动物联网更迅速的发展

2）体积最小做到11*10毫米左右，指甲盖大小。方便嵌入到任何产品

3）功能强大内部跑LWIP协议

4）支持三种模式：AP,STA,AP+STA 共存模式

5）完善简洁高效的AT指令，让你开发更简单。

ID:513258 · 发表于 2019-6-23 07:24

实验卡住了......这个模块挺复杂的，对新人来说有点难度

在做软件模拟串口通信实验时，多次尝试，编译一直通不过，错误信息是----

为开发板 Generic ESP8266 Module 编译时出错

ID:513258 · 发表于 2019-6-23 07:29

目前在尝试重新下载开发板库，

下载慢又出错了.......

ID:513258 · 发表于 2019-6-23 08:21

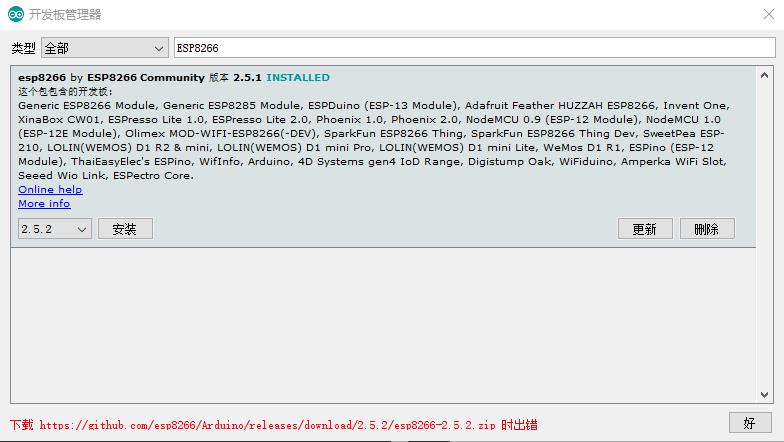

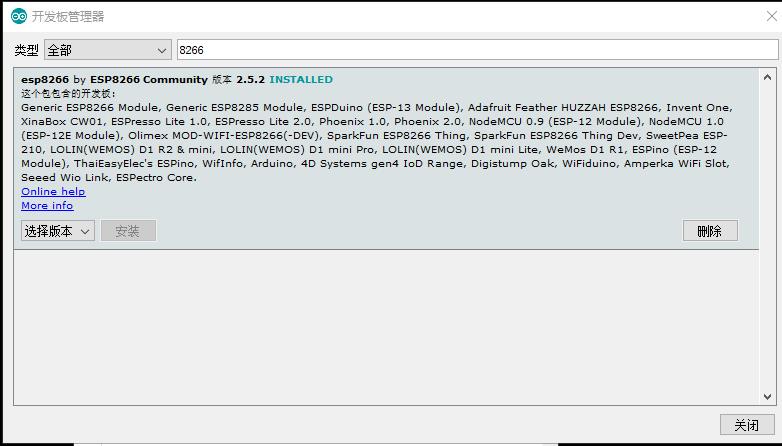

坚持下载，到第七次，终于安装好了2.5.2版本

ID:513258 · 发表于 2019-6-23 08:34

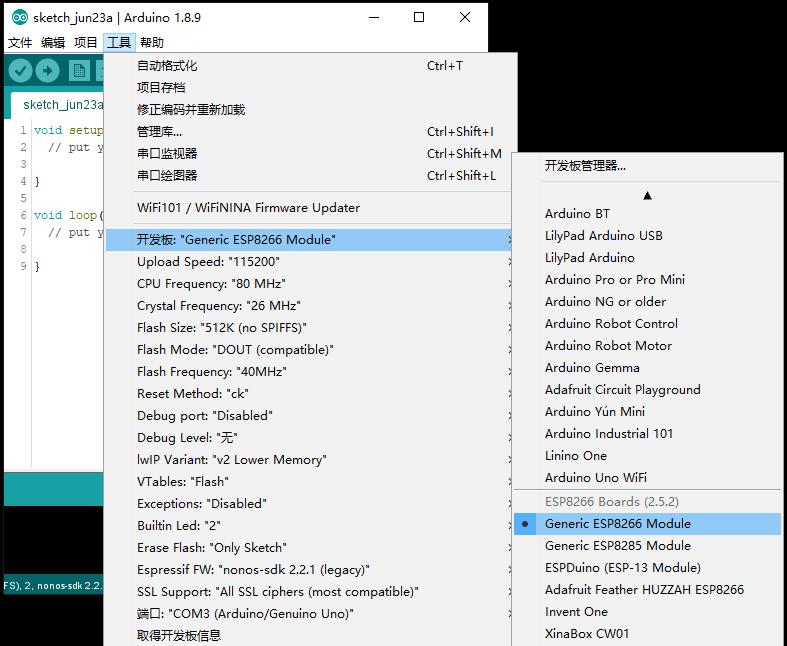

板子选的是这个，也不知对否

ID:513258 · 发表于 2019-6-23 08:53

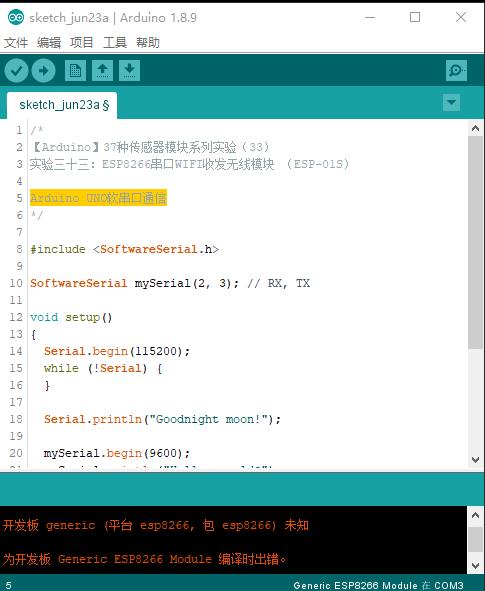

重新做“Arduino UNO软串口通信”上传，依旧是“编译时出错”

ID:513258 · 发表于 2019-6-23 09:10

接收到的串口数据，估计是原来板上的程序，板子上没有亮灯

ID:513258 · 发表于 2019-6-23 10:30

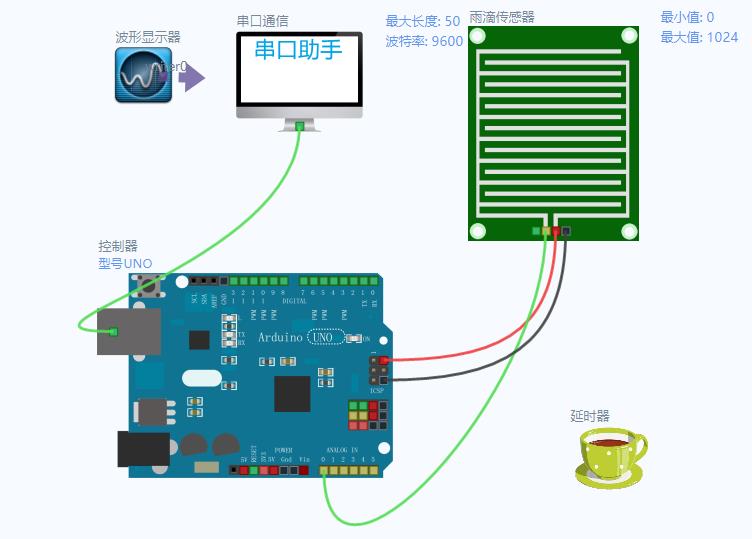

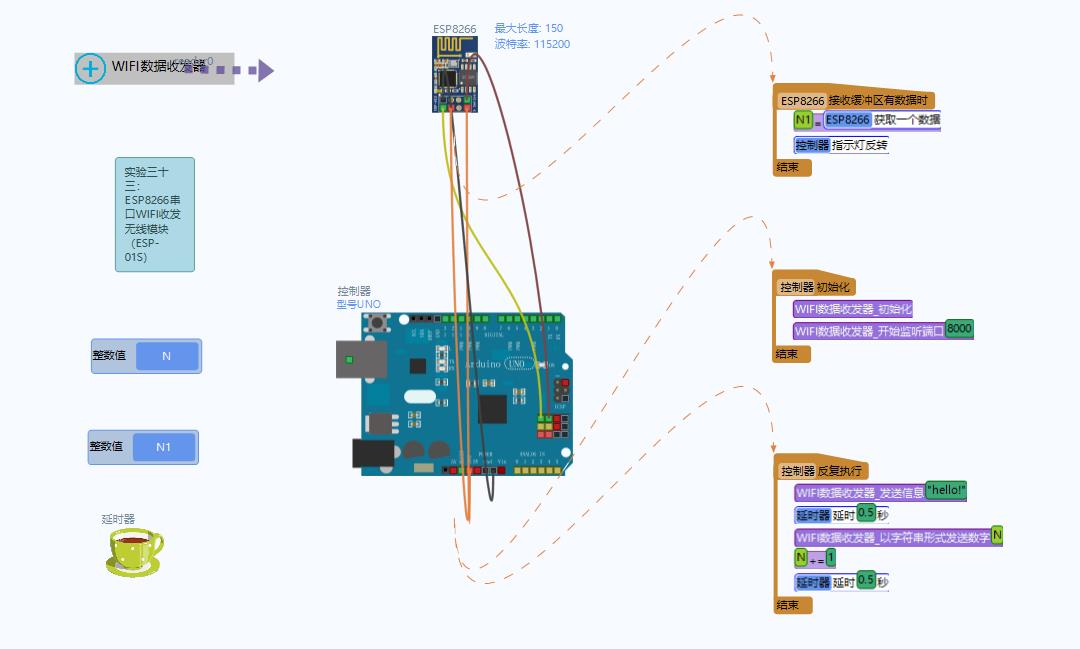

后来尝试用事件仿真编程
