能帮我看看这个原理图的这些是什么元件

  [复制链接]
跳转到指定楼层
楼主
ID:1077943 发表于 2023-5-16 21:29 来自手机 | 只看该作者 |只看大图 回帖奖励 |倒序浏览 |阅读模式

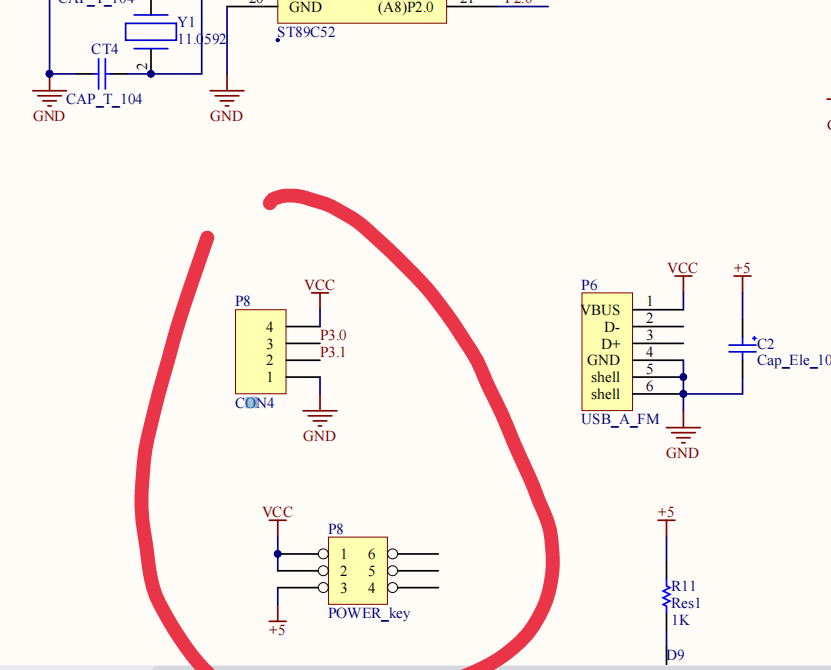

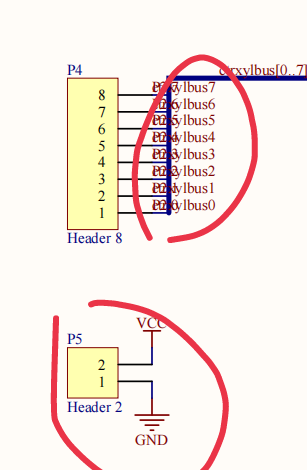

这个Header2, CON4, POWER_KEY都是什么元件呀,还有在画原理图时那个圈圈的标注可以不标吗




分享到:  QQ好友和群QQ好友和群 QQ空间QQ空间 腾讯微博腾讯微博 腾讯朋友腾讯朋友
收藏收藏1 分享淘帖 顶 踩
回复

使用道具 举报

沙发
ID:1074206 发表于 2023-5-16 21:45 | 只看该作者
这哪里看的出来哦哦
回复

使用道具 举报

板凳
ID:883242 发表于 2023-5-16 21:48 | 只看该作者
全都是插座,英文socket
回复

使用道具 举报

地板
ID:491875 发表于 2023-5-16 21:54 | 只看该作者
接插件,与外部连接的接口
回复

使用道具 举报

5#
ID:760179 发表于 2023-5-16 22:15 | 只看该作者
key是按键,con是端口,Header是接插件,网络标号必须标
回复

使用道具 举报

6#
ID:631850 发表于 2023-5-16 23:36 | 只看该作者
按图纸分析Header2和 CON4都是插座  分别是供电的两针插座和连供电带传输数据的四针插座, POWER_KEY顾名思义是电源按键
回复

使用道具 举报

7#
ID:1077943 发表于 2023-5-17 00:32 来自手机 | 只看该作者

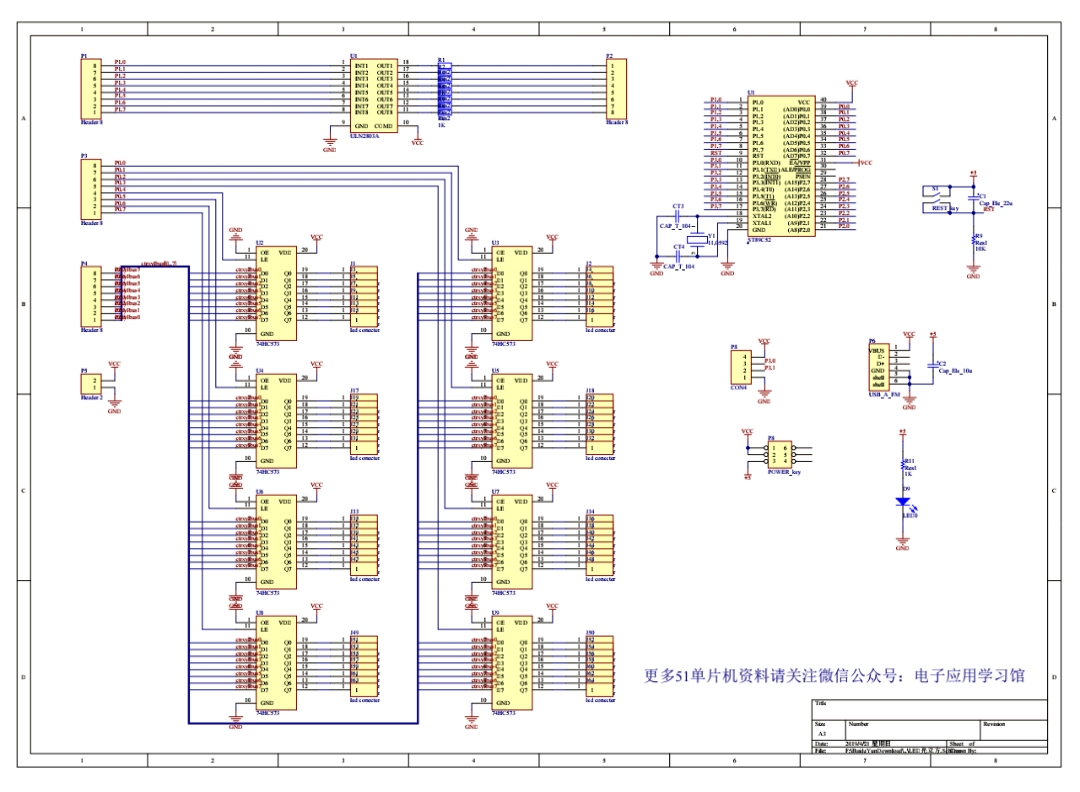

对不起,这是原本的原理图


回复

使用道具 举报

8#
ID:420836 发表于 2023-5-17 09:00 | 只看该作者
电源键可能是电源开关按钮?
回复

使用道具 举报

9#
ID:1071498 发表于 2023-5-17 10:43 | 只看该作者
Header插针连接器元件
CON Connector插头插座
POWER_KEY  电源开关
还有在画原理图时那个圈圈的标注可以不标吗 -----那是总线接口标识,代表总线接入的网络,没有那个网络标识就代表网络都没,代表生成PCB就没网络连接了。千万不要以为随意画根线就觉得可以了
回复

使用道具 举报

10#
ID:1078027 发表于 2023-5-17 11:39 | 只看该作者
前面3个都是座子,p8应该是电源开关
回复

使用道具 举报

11#
ID:143767 发表于 2023-5-17 13:08 | 只看该作者
都是端口的接插件,有一个是电源开关按键
回复

使用道具 举报

12#
ID:1074206 发表于 2023-5-22 16:37 | 只看该作者
全部都是 插口吧,还有就是芯片
回复

使用道具 举报

13#
ID:596109 发表于 2023-5-22 16:52 | 只看该作者
排针排母,或者别的连接器,没有这个就没有对外接口了
回复

使用道具 举报

14#
ID:401052 发表于 2023-5-22 16:58 | 只看该作者
第一个是总线,第二、三个是2PIN和4PIN的连接器,第四个是跳线或者开关
回复

使用道具 举报
