单片机TLC5615可调直流电源仿真及源程序

[复制链接]
跳转到指定楼层
楼主
ID:137190 发表于 2016-9-26 13:37 | 只看该作者 |只看大图 回帖奖励 |倒序浏览 |阅读模式
给51黑电子论坛的朋友分享一个51单片机+TLC5615数模转换器实现的可调直流稳压电源.
键盘使用说明：
1：按下 MODE 键,在键盘和旋钮之间切换
键盘模式
1：按下 SET 键
2：按下 0--9.99之间的电压值
3：按下 ENTER 键
旋钮模式
1：调节可调电阻，电压随之改变

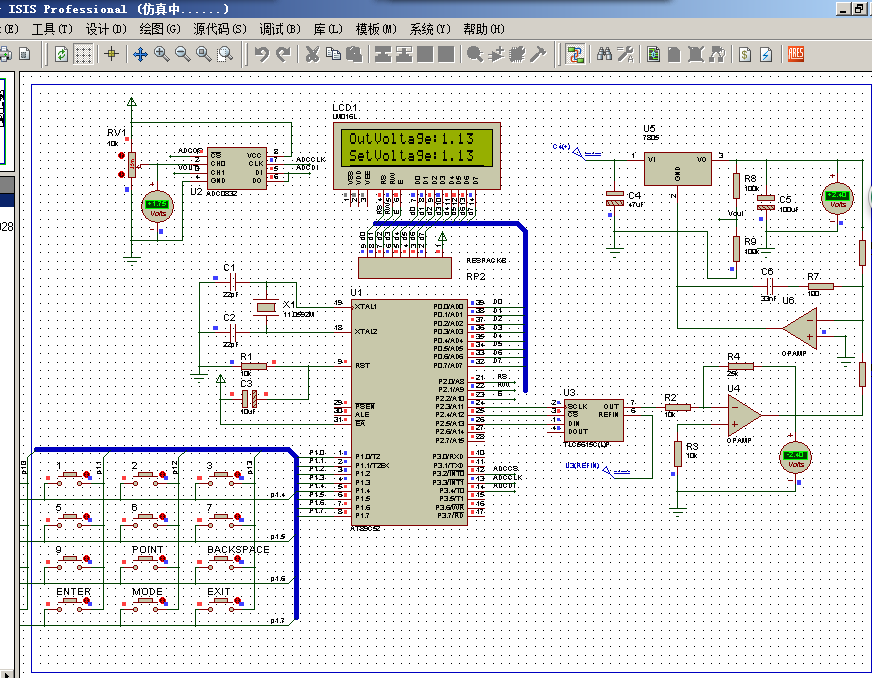

下面是TLC5615可调直流稳压电源的仿真原理图：



所有资料包含仿真工程文件和源码下载：
可调直流电源键盘输入.zip (141.99 KB, 下载次数: 144)


部分源程序预览：
  1. #include <reg52.h>
  2. #include <intrins.h>
  3. #include "timer.h"
  4. #include "key.h"
  5. #include "lcd.h"
  6. #include "global.h"
  7. #include "adcdac.h"
  8. #define delay4us() {_nop_();_nop_();_nop_();_nop_();}
  9. #define vout 1
  10. #define vset 0
  11. #define vmode
  12. #define MODE_B 1
  13. #define MODE_A 0
  14. bit workmode;
  15. //sbit KEY1 = P3^6;
  16. //sbit KEY2 = P3^7;
  17. /*
  18. typedef struct
  19. {
  20.         union {uint I; uchar C[2];}tempval1;
  21.         union {uint I; uchar C[2];}tempval2;
  22. }sData;

  24. sData D;   */
  25. void Delayms(uint ms)
  26. {
  27.         uchar i;
  28.         while(ms--)
  29.         {
  30.                  for(i=0;i<120;i++);
  31.         }
  32. }


  35. void main()
  36. {
  37.         uchar B;
  38.         uchar temp;
  39.         uint d,v;
  40.         Initialize_LCD();
  41.         InitTimer();
  42.         Delayms(10);
  43.         v = 0x0100;
  44.         StartTimer(0);
  45.         B = 0;
  46.         workmode = MODE_A;
  47.         while(1)
  48.         {
  49.                 KEYPORT = 0xf0;
  50.                 if(KEYPORT != 0xf0)
  51.                 {
  52.                         temp = Keys_Scan();
  53.                         keyhandle(temp);
  54.                 }
  55.                 if(workmode==MODE_A)
  56.                 {
  57.                          d = Get_AD_Result(vset);
  58.                         d &=0x00FF;
  59.                         Set_DAC(d*4);
  60.                         d = d*1000.0/255;
  61.                         strcpy(Display_Buffer1 , "SetVoltage:");
  62.                         if(d/1000)
  63.                         {
  64.                                 Display_Buffer1[11]=d/1000+'0';
  65.                                 Display_Buffer1[12]=d/100%10+'0';
  66.                                 Display_Buffer1[13]='.';
  67.                                 Display_Buffer1[14]=d/10%10+'0';
  68.                                 Display_Buffer1[15]=d%10+'0';
  69.                         }
  70.                         else
  71.                         {
  72.                                 Display_Buffer1[11]=d/100%10+'0';
  73.                                 Display_Buffer1[12]='.';
  74.                                 Display_Buffer1[13]=d/10%10+'0';
  75.                                 Display_Buffer1[14]=d%10+'0';
  76.                                 Display_Buffer1[15]=' ';
  77.                         }
  78.                         d = Get_AD_Result(vout);
  79.                         d &=0x00FF;
  80.                         d = d*1000.0/255;
  81.                         strcpy(Display_Buffer0 , "OutVoltage:");
  82.                         if(d/1000)
  83.                         {
  84.                                 Display_Buffer0[11]=d/1000+'0';
  85.                                 Display_Buffer0[12]=d/100%10+'0';
  86.                                 Display_Buffer0[13]='.';
  87.                                 Display_Buffer0[14]=d/10%10+'0';
  88.                                 Display_Buffer0[15]=d%10+'0';
  89.                         }
  90.                         else
  91.                         {
  92.                                 Display_Buffer0[11]=d/100%10+'0';
  93.                                 Display_Buffer0[12]='.';
  94.                                 Display_Buffer0[13]=d/10%10+'0';
  95.                                 Display_Buffer0[14]=d%10+'0';
  96.                                 Display_Buffer0[15]=' ';
  97.                         }
  98.                         DisplayUpdate();
  99.                 }
  100.                 else
  101.                 {
  102.                         if((updateflag)&&(!setenable))
  103.                         {
  104.                                  d = Get_AD_Result(vout);
  105.                                 d &=0x00FF;
  106.                                 d = d*1000.0/255;
  107.                                 if(d/1000)
  108.                                 {
  109.                                         Display_Buffer0[11]=d/1000+'0';
  110.                                         Display_Buffer0[12]=d/100%10+'0';
  111.                                         Display_Buffer0[13]='.';
  112.                                         Display_Buffer0[14]=d/10%10+'0';
  113.                                         Display_Buffer0[15]=d%10+'0';
  114.                                 }
  115.                                 else
  116.                                 {
  117.                                         Display_Buffer0[11]=d/100%10+'0';
  118.                                         Display_Buffer0[12]='.';
  119.                                         Display_Buffer0[13]=d/10%10+'0';
  120.                                         Display_Buffer0[14]=d%10+'0';
  121.                                         Display_Buffer0[15]=' ';
  122.                                 }
  123.                                 DisplayUpdate();
  124.                         }
  125.                 }
  126.
  127.         }
  128. }
复制代码
