| 结合原理图一看不就知道了 |
|
应该是个损坏的晶振 |
| 干簧管 |

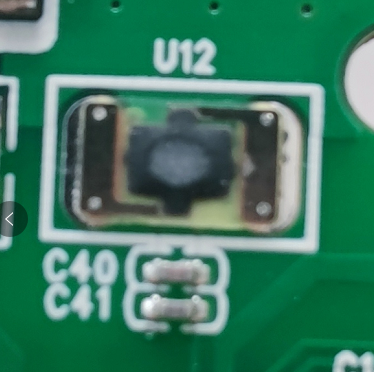

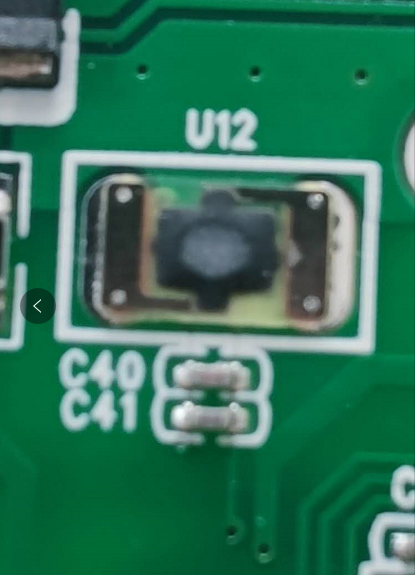

| 好糊啊，应该拍一下局部图的，是损坏了么，可能是晶振 |
| 4个角的晶振，2个谐振电容？ 只能这么推断了。 看下这线路是连接到STM8的那几个脚， STM8规格书上的晶振脚是固定的，可以做为辅证。 |
| 磁铁啊 |
| 如確定與mcu，主板無關聯，屬於RF機會比較大，通常作爲ID識別認證，反向認證，比較用心的設計 |
| 应该是晶振，因为它附近有电容 |
跟晶振差不多，应该是个晶振 |
| 根据c40C41初步判断为晶振。 |
| 旁边有2个电容，可能是晶振 |
| 根据边上的两个电容判断为晶振 |
| 一般晶振在单片机附近，晶振附近有电容。基本就是晶振。 |
| 看着特别像电感 |
|
整体照片 局部照片发来就知道了 |
大兄弟，你手机就不能在微距模式调好焦距再拍吗，几个图都是模糊的，再用热风枪把这个料吹下来，上下左右都拍清晰了，你这模糊的照片跟拍尼斯湖水怪一样 |
ohlzh 发表于 2020-8-11 23:42 对于不明元器件一般根据电路功能、电路结构、标识及外形来猜测。根据楼主提供的有限信息判断，不太像掉了外壳的有源晶振，有可能是需要与外界环境接触的传感器。 |
|
这有什么意义呢?之电路板的核心应该是STM8吧 就算你知道这个东西是干嘛的,那又有什么用呢? 你没有电路图,没有程序,这板子在你这有什么用呢 还不如果通过电路板的功能去分析这个是干嘛用的 |
|
首先这个器件肯定是好的 然后在上面各位大神的指导下，我仔细观察了一下引线，发现不跟主板芯片相连，仅跟背面的大线圈（3圈)相连，由此我猜是RFID芯片，不知道有没有道理。 |
| 干脆你看一下线路板上的引脚 到单片机的 什么脚位，这样好推测. |
|
一般晶体都用X或者Y的丝印，很少用U12这种， 所以猜测是某种传感器的可能性大一些。 不过为啥你不用超微距拍摄，我依然看不太清楚。 |
| 像是晶振，壳没了 |
| 损坏的晶振 |
| 能重新拍清楚一些吗？ |
|
这是没了壳的晶振啊 |
|
贴片电感吗？ 拍照不是高清，不容易看 |
| 可能是晶振？ |
