JRC4558引脚图与应用电路及代换型号

JRC4558是一种常见的双运算放大器芯片，常用于音频放大电路，他有两种封装形式，单列，和双列方式，引脚布局分别见下图

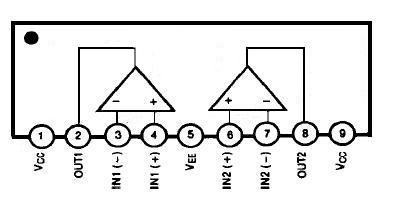

 单列JRC4558引脚图

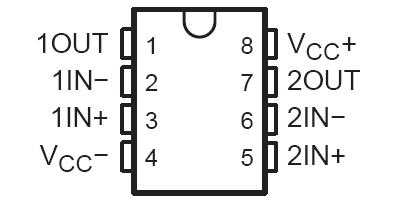

双列JRC4558引脚图

4558引脚功能如下：（双列）

1脚 通道1输出
2脚 通道1反相输入
3脚 通道1同相输入
4脚 电源负
5脚 通道2同相输入
6脚 通道2反相输出
7脚 通道2输出
8脚 电源正

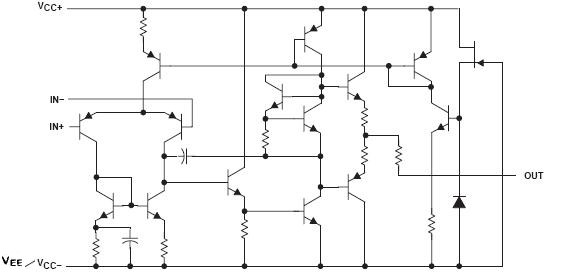

JRC4558的内部电路图

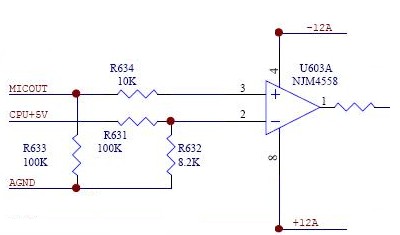

 JRC4558的应用电路（音频放大器）

他可与如下型号相互代换：
M5R4558
MC4558
NE4558
PC4558P
SF4558
KA4558
LM4558
TA75559P
TDA2320A
TDB4558
XR4558
uA4558
RC4558P
RC4558D
RC4558
RC4558DR
RC4558PSR
RC4558PW
R4558
RC4558PWR
RC4558IDGKR
RC4558IP
RC4558ID
RC4558IDR
RC4558IPW
R4558I
RC4558IPWR
