74LS192是双时钟方式的十进制可逆计数器。(bcd,二进制)。
◆ CPU为加计数时钟输入端,CPD为减计数时钟输入端。
◆ LD为预置输入控制端,异步预置。
◆ CR为复位输入端,高电平有效,异步清除。
◆ CO为进位输出:1001状态后负脉冲输出,
◆ BO为借位输出:0000状态后负脉冲输出。

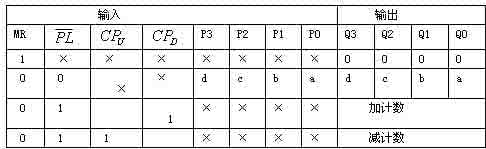

74ls192功能表:

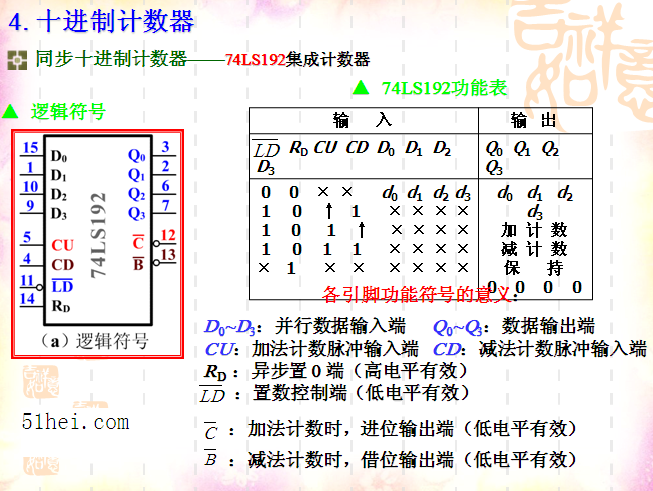

下面是另一个版本的资料,对于上图不太理解的同学可参考下面的详解。以下是74ls192的逻辑符号和功能表:
下面是74ls192时序图分析:

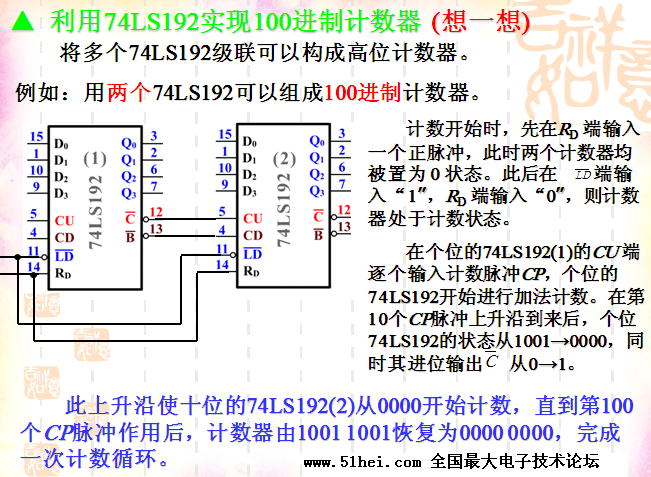

下面是74ls192的应用电路(2个74ls192级联组成100进制计数器):
