NE555引脚图及ne555的作用介绍

作者:    来源:本站原创    点击数:   更新时间:2007年12月25日


ne555是一种应用特别广泛作用很大的的集成电路,属于小规模集成电路,在很多电子产品中都有应用。ne555的作用是用内部的定时器来构成时基电路,给其他的电路提供时序脉冲。ne555时基电路有两种封装形式有,一是dip双列直插8脚封装,另一种是sop-8小型(smd)封装形式。其他ha17555、lm555、ca555分属不同的公司生产的产品。内部结构和工作原理都相同。
ne555的内部结构可等效成23个晶体三极管.17个电阻.两个二极管.组成了比较器.RS触发器.等多组单元电路.特别是由三只精度较高5k电阻构成了一个电阻分压器.为上.下比较器提供基准电压.所以称之为555.
ne555属于cmos工艺制造.

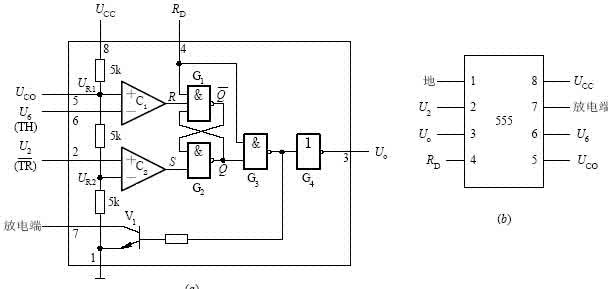

NE555引脚图介绍如下
1地 GND
2触发
3输出
4复位
5控制电压
6门限(阈值)
7放电
8电源电压Vcc
应用十分广泛.
下面是一个简单的ne555电路应用

点此在新窗口浏览图片点此在新窗口浏览图片

点此在新窗口浏览图片
