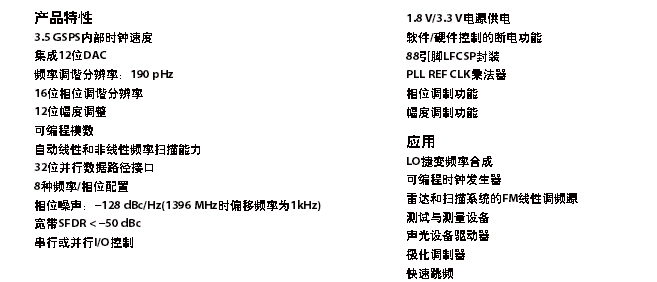

AD9914芯片功能简介

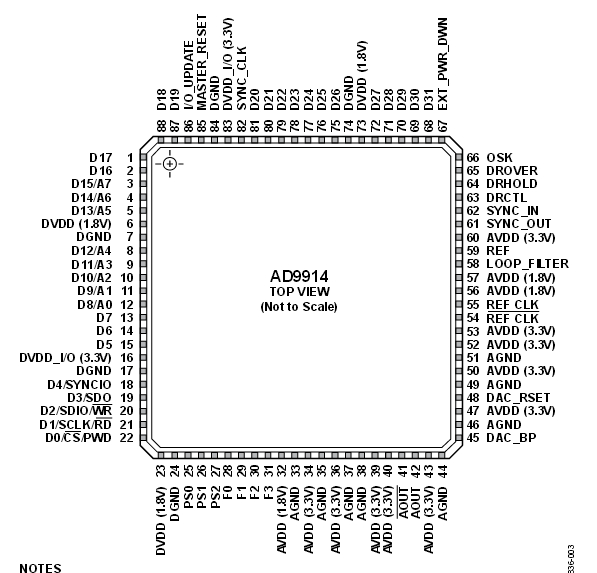

   AD9914引脚图


AD9914是一款DDS芯片，内部集成了锁相环，但是需要外接环路滤波器。众所周知，DDS芯片需要系统时钟，AD9914的系统时钟可由外部直接提供，也可以由内部锁相环产生。这两种方式提供的时钟，在频率上是有区别的，印象里PLL提供时钟2.4~2.5GHz，而外部直接提供的，忘了，好像最高3.5G吧，大家可看AD9914的datasheet。

如果用PLL提供系统时钟，则需要外部提供一个参考时钟，可以是单端也可以是差分，具体接口电路可参阅datasheet。后面的工作就是配置内部寄存器了。

写寄存器，通过单片机的SPI通信，如果不读的话，两根线就可以满足写入。一个是data，一个是clk。印象里需要5个字节，第一个字节包括地址和写命令，后面四个字节32位是具体的寄存器值。

AD9914有多种工作模式，用过的是小数分频好像，就是有AB两个寄存器，其中一个是分子一个是分母……然后写好频率字，幅度字和相位字即可。幅度字和相位字直接写入profile寄存器，频率字的AB是占用斜坡发生器什么的地址。

单片机SPI设置好，寄存器内容写好，但是AD9914可能还是不出数据，这时候貌似要检查外部省电模式引脚了。

AD9914功能很强大，可在MCU控制下实现频率幅度相位可控可调。外围电路也没什么复杂的，有PLL环路滤波的，有电源滤波的，有串并行数据输入选择的，有profile寄存器选择的……最后，差分输出，接一个传输线变压器把差分变单端就行，差分输出那块，接个上拉电阻，到3.3V就行~
