555定时器介绍:
555 定时器是一种模拟和数字功能相结合的中规模集成器件。一般用双极性工艺制作的称为 555,用 CMOS 工艺制作的称为 7555,除单定时器外,还有对应的双定时器 556/7556。555 定时器的电源电压范围宽,可在 4.5V~16V 工作,7555 可在 3~18V 工作,输出驱动电流约为 200mA,因而其输出可与 TTL、CMOS 或者模拟电路电平兼容。

555 定时器成本低,性能可靠,只需要外接几个电阻、电容,就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。它也常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。555 定时器的内部电路框图和外引脚排列图分别如图 2.9.1 和图 2.9.2 所示。它内部包括两个电压比较器,三个等值串联电阻,一个 RS 触发器,一个放电管 T 及功率输出级。它提供两个基准电压VCC /3 和 2VCC /3

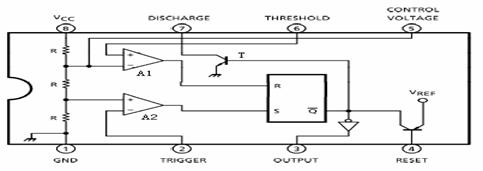

图8-1  555定时器内部方框图


555定时器内部结构图

555电路的工作原理

555电路的内部电路方框图如图8-1所示。它含有两个电压比较器,一个基本RS触发器,一个放电开关T,比较器的参考电压由三只5KΩ的电阻器构成分压,它们分别使高电平比较器A1同相比较端和低电平比较器A2的反相输入端的参考电平为。A1和A2的输出端控制RS触发器状态和放电管开关状态。当输入信号输入并超过时,触发器复位,555的输出端3脚输出低电平,同时放电,开关管导通;当输入信号自2脚输入并低于时,触发器置位,555的3脚输出高电平,同时放电,开关管截止。

是复位端,当其为0时,555输出低电平。平时该端开路或接VCC。

Vc是控制电压端(5脚),平时输出作为比较器A1的参考电平,当5脚外接一个输入电压,即改变了比较器的参考电平,从而实现对输出的另一种控制,在不接外加电压时,通常接一个0.01uf的电容器到地,起滤波作用,以消除外来的干扰,以确保参考电平的稳定。

T为放电管,当T导通时,将给接于脚7的电容器提供低阻放电电路。

555定时器应用

   (1)555定时器单稳态触发器

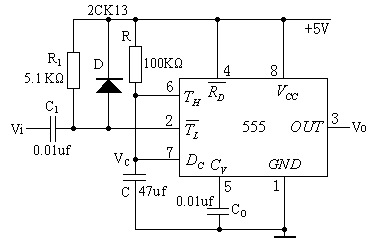

图8-2  555构成单稳态触发器

上图8-2为由555定时器和外接定时元件R、C构成的单稳态触发器。D为钳位二极管,稳态时555电路输入端处于电源电平,内部放电开关管T导通,输出端Vo输出低电平,当有一个外部负脉冲触发信号加到Vi端。并使2端电位瞬时低于,低电平比较器动作,单稳态电路即开始一个稳态过程,电容C开始充电,Vc按指数规律增长。当Vc充电到时,高电平比较器动作,比较器A1翻转,输出Vo从高电平返回低电平,放电开关管T重新导通,电容C上的电荷很快经放电开关管放电,暂态结束,恢复稳定,为下个触发脉冲的来到作好准备。波形图见图8-3。

图8-3  单稳态触发器波形图

暂稳态的持续时间Tw(即为延时时间)决定于外接元件R、C的大小。

Tw=1.1RC

通过改变R、C的大小,可使延时时间在几个微秒和几十分钟之间变化。当这种单稳态电路作为计时器时,可直接驱动小型继电器,并可采用复位端接地的方法来终止暂态,重新计时。此外需用一个续流二极管与继电器线圈并接,以防继电器线圈反电势损坏内部功率管。

   (2)555定时器组成施密特触发器

电路如图8-7所示,只要将脚2和6连在一起作为信号输入端,即得到施密特触发器。图8-8画出了、Vi和Vo的波形图。

设被整形变换的电压为正弦波,其正半波通过二极管D同时加到555定时器的2脚和六脚,得到的Vi为半波整流波形。当Vi上升到时,Vo从高电平转换为低电平;当Vi下降到时,Vo又从低电平转换为高电平。

回差电压:

△V=

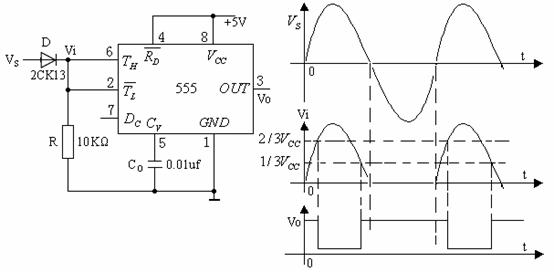

图8-7  555构成施密特触发器      图8-8  555构成施密特触发器的波形图

(3)555定时器构成多谐振荡器

如图8-4,由555定时器和外接元件R1、R2、C构成多谐振荡器,脚2与脚6直接相连。电路没有稳态,仅存在两个暂稳态,电路亦不需要外接触发信号,利用电源通过R1、R2向C充电,以及C通过R2向放电端放电,使电路产生振荡。电容C在之间充电和放电,从而在输出端得到一系列的矩形波,对应的波形如图8-5所示。

图8-4  555构成多谐振荡器                 图8-5  多谐振荡器的波形图

输出信号的时间参数是:    T=

=0.7(R1+R2)C

=0.7R2C

其中,为VC上升到所需的时间,为电容C放电所需的时间。

555电路要求R1与R2均应不小于1KΩ,但两者之和应不大于3.3MΩ。

外部元件的稳定性决定了多谐振荡器的稳定性,555定时器配以少量的元件即可获得较高精度的振荡频率和具有较强的功率输出能力。因此,这种形式的多谐振荡器应用很广。

   (4)555定时器组成占空比可调的多谐振荡器

电路如图8-6,它比图8-4电路增加了一个电位器和两个引导二极管。D1、D2用来决定电容充、放电电流流经电阻的途径(充电时D1导通,D2截止;放电时D2导通,D1截止)。

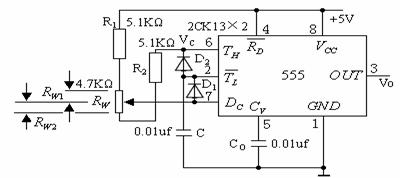

图8-6  555构成占空比可调的多谐振荡器

占空比

可见,若取,电路即可输出占空比为50℅的方波信号。
