lm2596引脚图应用电路与中文资料下载

lm2596是常见的稳压电源芯片，是降压型电源管理芯片，他能输出3A的驱动电流.

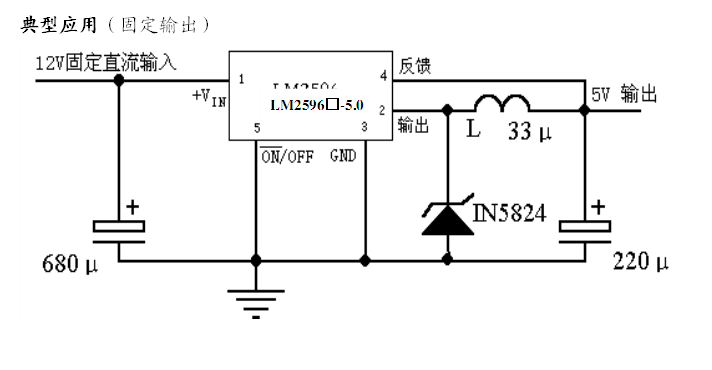

lm2596典型应用电路

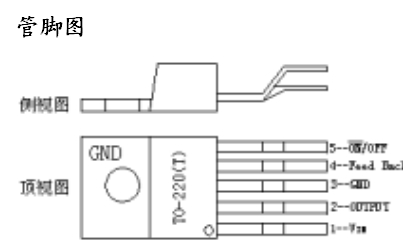

lm2596引脚图：1为+VIN，2为out put，3为gnd，4为feed back，5为on/off。

下面说说我自己的调试经验：今晚真的是奇了怪了，先是对面的爆了钽电容，然后冠军烧芯片，最后是我烧了个电感...根本停不下来的节奏
经验证电路可行，但是一把电阻r2换成电位器后就没输出了，烧了个电感，然后今晚就不敢动了，深深以一个通霄十分钟烧三个舵机为鉴（ps:电感烧起来的火花倒是挺好看的…），

  lm2596电路图

lm2596中文资料下载地址:http://www.51hei.com/f/lm2596_ch.pdf
