BCD七段数码管显示译码器电路

作者:佚名    来源:不详    点击数:   更新时间:2008年01月18日


发光二极管(LED)由特殊的半导体材料砷化镓、 磷砷化镓等制成,可以单独使用,也可以组装成分段式或点阵式LED显示器件(半导体显示器)。 分段式显示器(LED数码管)由7条线段围成8型,每一段包含一个发光二极管。外加正向电压时二极管导通,发出清晰的光,有红、黄、绿等色。只要按规律控制各发光段的亮、灭,就可以显示各种字形或符号。 图4 - 17(a)是共阴式LED数码管的原理图,图4-17(b)是其表示符号。使用时,公共阴极接地,7个阳极a~g由相应的BCD七段译码器来驱动(控制),如图4 - 17(c)所示。

点此在新窗口浏览图片

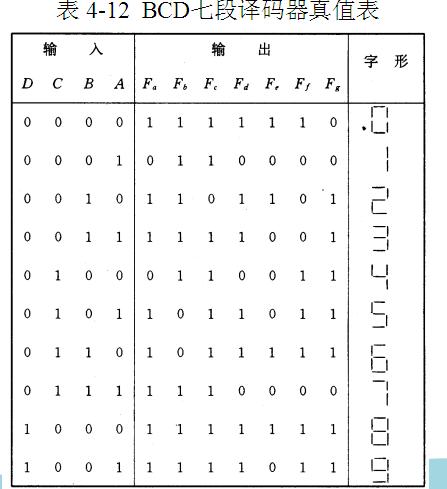

BCD七段译码器的输入是一位BCD码(以DCBA表示),输出是数码管各段的驱动信号(以Fa~Fg表示),也称4—7译码器。若用它驱动共阴LED数码管,则输出应为高有效,即输出为高(1)时,相应显示段发光。例如,当输入8421码DCBA=0100时,应显示 , 即要求同时点亮bcfg段, 熄灭ade段,故译码器的输出应为Fa~Fg=0110011,这也是一组代码,常称为段码。同理,根据组成0~9这10个字形的要求可以列出8421BCD七段译码器的真值表,见表4 - 12(未用码组省略)。

点此在新窗口浏览图片

MSI BCD七段译码器就是根据上述原理组成的, 只是为了使用方便,增加了一些辅助控制电路。这类集成译码器产品很多,类型各异,它们的输出结构也各不相同,因而使用时要予以注意。图4-17(c)是BCD七段译码器驱动LED数码管(共阴)的接法。图中,电阻是上拉电阻,也称限流电阻,当译码器内部带有上拉电阻时,则可省去。数字显示译码器的种类很多,现已有将计数器、锁存器、译码驱动电路集于一体的集成器件,还有连同数码显示器也集成在一起的电路可供选用。
