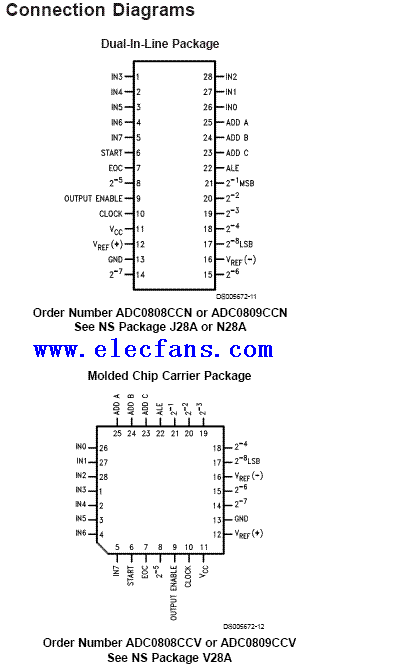

adc0809芯片管脚功能介绍如下图，两种形式的封装均有：
adc0809管脚图
adc0809内部功能电路
ADC0809是CMOS单片型逐次逼近式A／D转换器，它由8路模拟开关、地址锁存与译码器、比较器、8位开关树型D／A转换器、逐次逼近
寄存器、三态输出锁存器等其它一些电路组成。因此，ADC0809可处理8路模拟量输入，且有三态输出能力，既可与各种微处理器相连，也可单独工作。输入输出与TTL兼容。
ADC0809A/D转换芯片引脚功能
ADC0809芯片有28条引脚，采用双列直插式封装
IN0～IN7：8路模拟量输入端。
2-1～2-8：8位数字量输出端。
ADDA、ADDB、ADDC：3位地址输入线，用于选通8路模拟输入中的一路.
ALE：地址锁存允许信号，输入，高电平有效。
START： A／D转换启动信号，输入，高电平有效。
EOC： A／D转换结束信号，输出，当A／D转换结束时，此端输出一个高电平（转换期间一直为低电平）。
OE：数据输出允许信号，输入，高电平有效。当A／D转换结束时，此端输入一个高电平，才能打开输出三态门，输出数字量。
CLK：时钟脉冲输入端。要求时钟频率不高于640KHZ。
REF（+）、REF（-）：基准电压。
Vcc：电源，单一＋5V。
GND：地。
ADC0809内部电路原理图及引脚图
下面介绍一个ADC0809和单片机接口的c51程序：
#include <reg51.h>
#include <absacc.h>
#include <math.h>
#define uchar unsigned char
#define uint unsigned int
#define ADC0809 XBYTE[0x0B000] //P2.6选通
float sum=0,fjg;
uint i,j,*q,*p,sd=5;
sbit p1_0=P1^0;
void wait(uint n);
void main(void) ------adc0809程序开始
{ j=0;
TMOD=0X01;//设置定时器0
TH0=0XFC;//定时时间设为1ms
TL0=0X18;
EA=0;//先关中断
EA=1;//开总中断
ET0=1;
//TR0=1;
for(; ;)
{
if(j=20){
do{}while(!TF0);
q=0x30;
for(i=0;i<20;i++) //转化后的数值求均方根
{sum=sum+(*q)*(*q);
q++;
}
sum=sum/20;
fjg=sqrt(sum);
if(fjg>sd) //判断是否跳闸
p1_0=1;
j=0;
}}
}
void power(void)
{ uchar x;
for(;;)
{ADC0809=0x01;
wait(1000);
x=ADC0809;
P2=x;
}
}
void wait(uint n)
{ uint i,j;
for(i=0;i<n;i++)
for(j=0;j<100;j++);
}
timer0()interrupt 1 using 1
{*p=ADC0809;
p++;
TH0=0XFC;
TL0=0X18;
TR0=1;
j++;
}
ADC0809A/D转换芯片的工作过程是：首先输入3位地址，并使ALE=1，将地址存入地址锁存器中。此地址经译码选通8路模拟输入之一到比较器。START上升沿将逐次逼近寄存器复位。下降沿启动 A／D转换，之后EOC输出信号变低，指示转换正在进行。直到A／D转换完成，EOC变为高电平，指示A／D转换结束，结果数据已存入锁存器，这个信号可用作中断申请。当OE输入高电平 时，输出三态门打开，转换结果的数字量输出到数据总线上.
